十字轴式万向联轴器传动结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:892908
  • 十字轴式万向联轴器传动结构设计

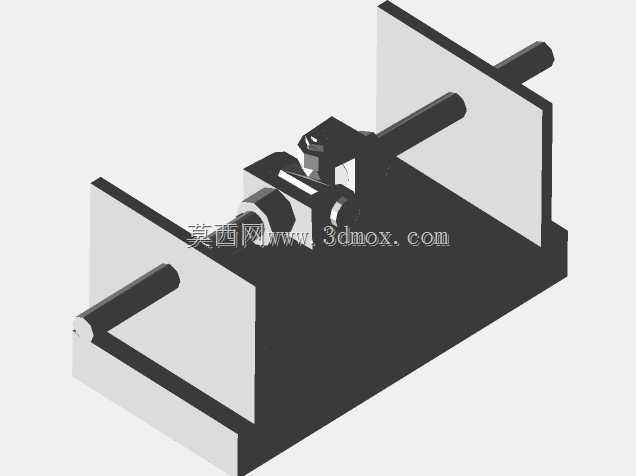

  从结构设计逻辑来看,这套万向联轴器采用分体式叉形接头搭配十字轴的经典布局,两端的叉形接头分别与主动轴、从动轴通过轴孔配合实现周向固定,十字轴的四个轴颈分别嵌入两个叉头的轴承安装位,通过滑动配合面实现多角度摆动自由度,既保证扭矩传递过程中无周向间隙,又能补偿两轴之间的角向位移、少量径向位移与轴向窜动。在实际工业场景中,这类结构广泛应用于机床进给传动系统、汽车转向传动路径、轻工机械的多轴联动单元、输送设备的动力传递端,尤其是在设备安装空间受限、无法保证两轴严格对中的装配场景下,万向联轴器的补偿特性可大幅降低安装调试的精度要求,同时减少运行过程中因机架形变、轴承游隙变化带来的附加载荷。在各类工业传动系统的布局中,两轴轴线不共线、存在角向偏移的工况十分常见,这类场景下刚性联轴器无法补偿安装误差与运行形变带来的轴线偏差,极易造成轴系憋劲、轴承过载、传动件过早失效等问题,万向联轴器正是为解决这类偏角传动需求诞生的核心传动部件。本次呈现的万向联轴器结构,采用十字轴作为核心铰接元件,可在两轴存在较大夹角的状态下稳定传递旋转运动与扭矩,适配的轴间夹角范围可覆盖常规设备安装中常见的3°到15°偏角需求,部分调整安装位后甚至可应对更大角度的临时传动场景。

  从安装边界来看,这套联轴器的两端轴孔采用等径设计,适配同直径的传动光轴连接,整体安装长度可根据十字轴的摆动行程预留足够的轴向空间,避免大角度传动时叉头与十字轴发生运动干涉;外部配套的安装支座采用立式双板支撑结构,支座上的轴承位可对两端伸出的传动轴提供径向支撑,保证轴系运行时的同轴度基准,减少悬臂轴带来的挠度变形。设计过程中重点考量了铰接部位的磨损补偿问题,十字轴与叉头的配合面预留了润滑脂存储间隙,长期运行时可通过定期加注润滑脂降低摩擦系数,减少铰接副的磨损量,延长部件的整体使用寿命。

  不同于带弹性元件的挠性联轴器,这类刚性万向联轴器不存在弹性元件老化失效的问题,可传递更大的额定扭矩,适合中低速、重载的传动场景,在传动过程中不会出现弹性滞后带来的传动延迟,传动精度更稳定。需要注意的是,单十字轴万向联轴器在传递运动时存在瞬时转速波动,即主动轴匀速转动时从动轴会出现周期性的转速变化,若应用在对转速均匀性要求较高的场合,可采用双万向联轴器串联布置的方式,通过相位匹配抵消转速波动,这套单体结构可作为双万向轴的基础单元,通过中间轴连接即可实现等速传动。

  在建模过程中,所有配合面的尺寸公差均按照机械设计手册的推荐值选取,叉头的受力部位做了圆角过渡处理,避免应力集中导致的部件断裂,十字轴的轴颈长度与叉头的安装槽深度做了匹配设计,保证大角度摆动时不会出现轴颈脱出的问题。支座的安装底板预留了螺栓固定孔位,可直接通过T型螺栓固定在设备机架或者工作台面上,安装时无需额外制作转接板,降低现场装配的工作量。对于结构设计从业者而言,这套模型可作为传动系统布局时的选型参考,也可作为万向传动原理教学的演示模型,清晰展示十字轴万向节的运动逻辑与装配关系;对于设备选型人员来说,可通过模型直观了解安装所需的空间尺寸,提前在设备布局时预留足够的装配与维护空间,避免后期安装时出现干涉问题。
