内燃机传动用曲柄连杆结构设计

　　在往复式动力机械的传动链路里，这类连杆构件是连接活塞往复运动与曲轴旋转运动的核心受力件，日常在小型通用汽油机、摩托车发动机、微型空压机这类需要将直线往复动作转化为旋转扭矩的设备中极为常见，工作过程中需要持续承受交变的燃气爆发压力、往复惯性力以及旋转过程带来的离心载荷，对结构强度、形位公差与装配适配性都有非常严苛的工程要求。

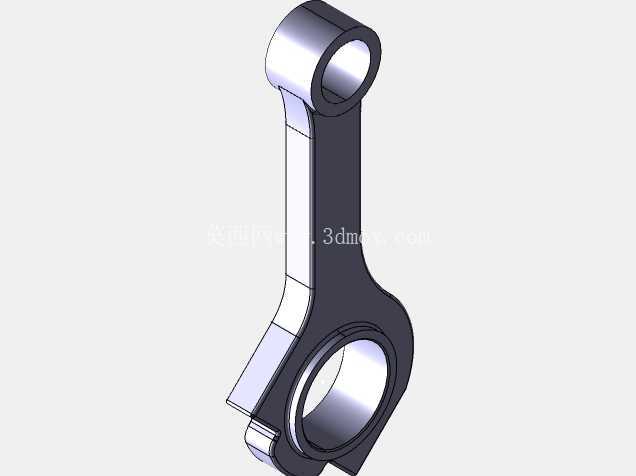

　　从实际工况需求出发做结构设计时，首先要明确两端的安装边界：小头端通过活塞销与活塞组件连接，孔内需要预留衬套压装的余量，孔的圆柱度、表面粗糙度都要满足衬套压装后不发生形变偏移的要求，避免活塞销在工作中出现偏磨、卡滞的问题；大头端为剖分结构配套轴瓦与曲轴的连杆轴颈装配，接合面的定位精度直接决定了大头孔的圆度保持能力，工作时高速往复运动下，哪怕几微米的形位偏差都可能造成轴瓦异常磨损、烧蚀的故障。杆身部分采用变截面的工字形结构，是在保证整体抗弯、抗扭刚度的前提下尽可能降低构件自身重量，减少往复运动产生的惯性力，降低曲轴端的动平衡调校难度，杆身与大小头的过渡区域全部采用大圆角平滑过渡，避免应力集中造成的疲劳断裂隐患，这也是这类动力传动构件设计中最核心的细节要点，很多早期的连杆失效故障都源于过渡圆角处理不当，在交变载荷长期作用下萌生疲劳裂纹最终引发构件断裂。

　　实际选型适配时，需要先核对两端安装孔的中心距，这个尺寸直接决定了活塞的行程参数与发动机的压缩比，一旦尺寸偏差超过允许范围，会出现活塞碰撞气门、压缩比异常导致的动力不足或者爆震问题。小头孔的内径尺寸要匹配对应规格的活塞销外径，配合间隙控制在合理区间，既要保证销子可以在孔内自由转动实现均匀磨损，又不能间隙过大造成工作过程中的敲击异响。大头孔的内径需要匹配对应曲轴的连杆轴颈直径，装配后轴瓦的背隙、端隙都要符合装配工艺要求，连杆大端的侧面与曲轴曲柄臂之间的间隙也要控制在标准范围内，避免工作过程中出现轴向窜动剐蹭。

　　建模过程中需要重点关注几个工艺可行性细节：大小头的端面需要预留磨削加工余量，保证热处理后可以通过精加工获得满足要求的平面度与表面粗糙度；杆身的拔模角度要适配锻造或者粉末冶金的成型工艺，避免出现倒扣结构无法顺利脱模；所有的棱边都要做倒角或者圆角处理，一方面消除热处理过程中的应力集中点，另一方面也避免装配过程中锐边划伤操作人员、损坏密封组件。完成基础结构建模后还需要做运动仿真校核，模拟活塞从上止点到下止点全行程运动过程中，连杆与缸体内壁、曲轴平衡块之间是否存在运动干涉，尤其是在连杆摆动到最大角度位置时，要确认杆身与缸套下沿的安全间隙，避免实际装配后出现运动卡滞的问题。对于受力较大的工况，还可以通过有限元分析模拟最大爆发压力下的应力分布，对应力集中的区域做局部结构加强，对冗余的材料区域做适当的减重优化，在保证构件安全系数满足设计要求的前提下，尽可能降低构件的整体重量，提升动力响应速度。这类构件的加工精度要求很高，大小头孔的平行度、孔中心与端面的垂直度都有严格的公差要求，建模时需要把这些形位公差对应的工艺基准明确标注，为后续的加工工艺编制、工装夹具设计提供准确的参考依据，避免后续加工环节出现基准不统一造成的尺寸超差问题。
