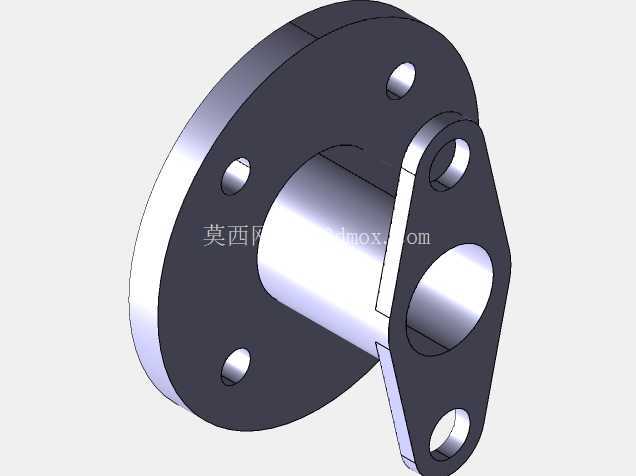

带侧装耳板圆形法兰连接结构件

　　这类带侧装耳板的圆形法兰连接件，在液压管路排布、气动系统走线、小型动力单元油路对接场景中十分常见，区别于常规四孔等分布置的标准法兰，额外延伸的侧耳板结构，主要是为了适配安装空间局促、需要额外辅助定位的装配场景，避免管路对接后受振动影响出现周向转动，进而导致密封面错位、介质渗漏的问题。从结构设计逻辑来看，主体采用圆筒贯通式结构，内壁加工精度需要匹配对接管路的外径公差，常规工况下内壁粗糙度控制在Ra1.6即可满足密封配合要求，如果是走高压液压油的工况，内壁还需要做珩磨处理，降低介质流动阻力的同时，减少长期冲刷带来的内壁磨损。

　　主法兰盘上的三个安装孔采用非等角度分布，孔位间距经过严格计算，既保证螺栓锁紧后法兰盘受力均匀，不会出现局部应力集中导致的盘体变形，也能和侧耳板上的两个安装孔形成配合，在安装时先通过侧耳板的孔位完成预定位，再穿入主法兰盘的锁紧螺栓，大幅降低狭小空间内的装配难度，不用额外安排人员托举对齐管路。侧耳板和主筒体、主法兰盘的衔接位置做了圆弧过渡处理，没有采用直角拼接结构，这是因为实际工况中管路会随设备运行产生持续振动，直角衔接位置很容易出现应力集中，长期运行后会产生疲劳裂纹，圆弧过渡可以将衔接位置的应力分散到更大的接触面上，提升结构的抗疲劳寿命，尤其是在工程机械、移动液压设备这类振动幅度大的应用场景，这个细节直接决定了连接件的使用寿命。

　　从安装边界来看，主法兰盘的外径需要比对接密封垫的外径大出至少5mm，保证密封垫完全被压合在法兰结合面内，不会出现局部压空导致的密封失效；侧耳板的伸出长度需要控制在合理范围，过长会增加整体结构重量，还可能和周边的管路、机架产生干涉，过短则无法起到辅助定位的作用，耳板上的安装孔孔径比配套的定位销直径大0.2mm即可，既方便装配时的微调，也不会因为间隙过大导致定位失效。在实际选型应用中，这类法兰连接件多用于需要同时实现管路对接和部件固定的场景，比如小型电源变压器的油路引出端、气动控制回路的分支管路对接处，既可以通过主法兰完成管路的密封对接，又能通过侧耳板将整个管路节点固定在周边的机架或者安装板上，避免管路悬空过长在振动下出现接头松动。

　　建模过程中需要重点关注几个配合面的公差匹配：主法兰盘的结合面平面度需要控制在0.05mm以内，保证锁紧后密封垫受压均匀；主筒体内壁和对接管路的配合采用H7/h6间隙配合，既方便装配时的管路插入，也不会因为间隙过大导致介质渗漏；所有安装孔的位置度公差控制在0.1mm以内，避免现场装配时出现孔位错位、螺栓无法穿入的问题。另外，主筒体和法兰盘、侧耳板的衔接位置，在建模时需要做等半径的圆角处理，不要留尖锐棱角，一方面是后续加工时可以减少应力集中，另一方面也能避免装配过程中尖锐边角划伤操作人员或者损坏周边的管线护套。这类结构相比标准法兰，虽然加工工序稍多，需要额外铣削侧耳板结构，但在空间受限、有防转需求的安装场景下，能省去额外制作安装支架的工序，整体装配效率反而更高，整体结构重量也比“标准法兰+额外固定支架”的组合方案更轻，符合移动设备轻量化的设计要求。
