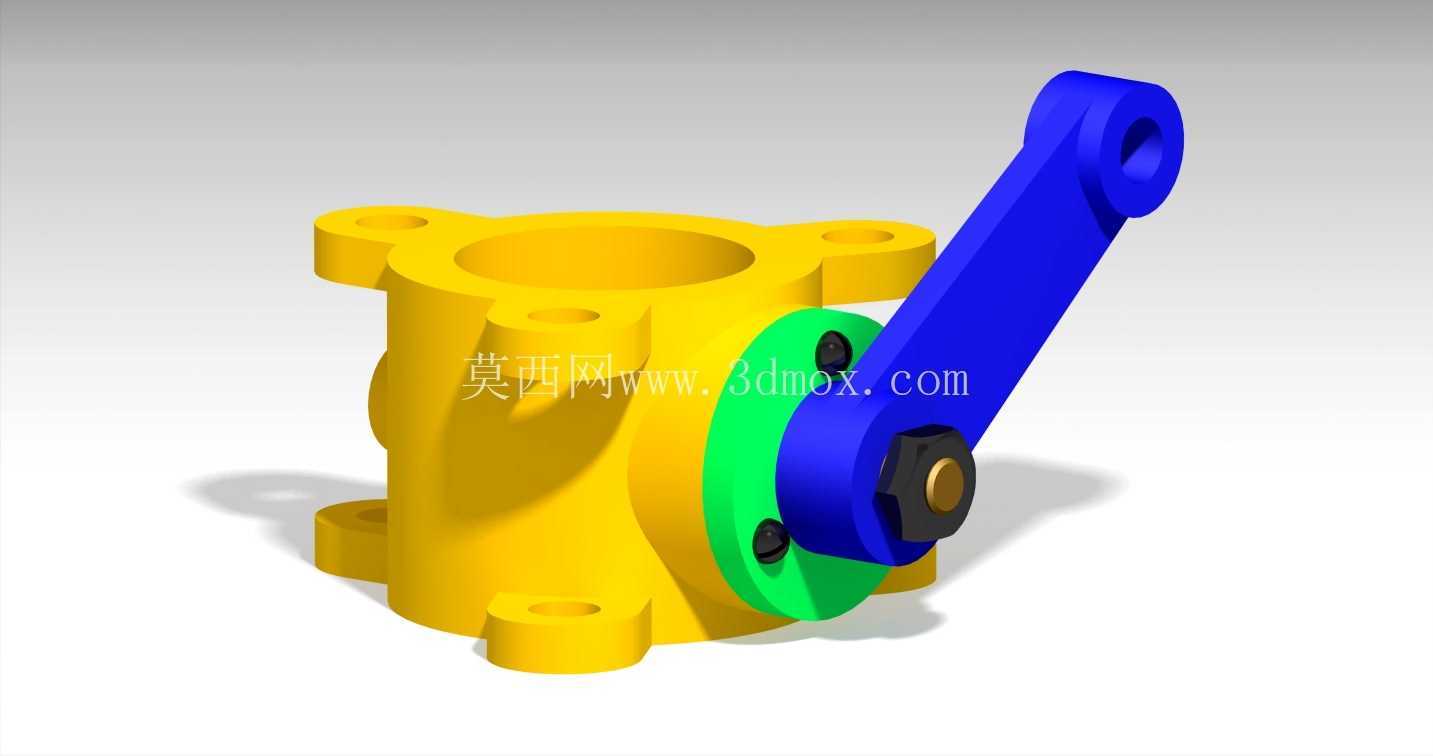

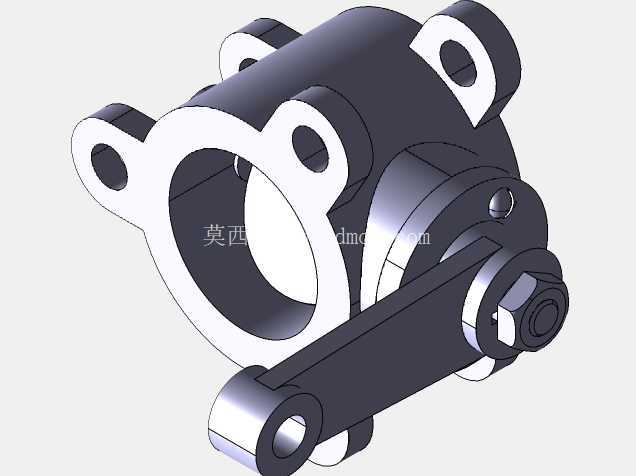

带手动操作摇臂的法兰式蝶阀结构设计

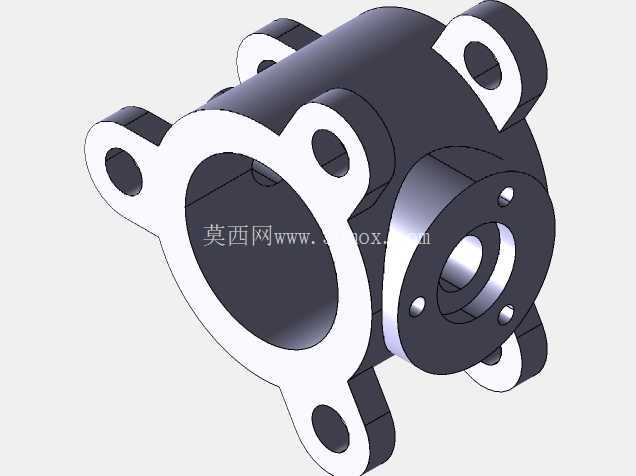

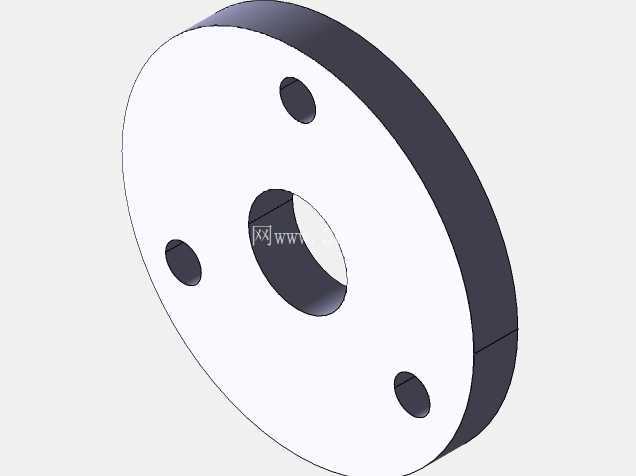

　　这款蝶阀组件的结构设计，核心围绕中低压管路的流体截断与调节需求展开，在民用给排水、暖通循环、轻工流体输送、小型化工支路等场景中都有广泛适配空间。从实际工况适配来看，该结构优先考虑了小通径管路的安装便利性，阀体采用一体式多耳法兰铸造结构，周向均匀分布的安装凸耳预留了标准螺栓过孔，安装时无需额外配置配对法兰的对中工装，直接贴合管路法兰端面穿入螺栓即可完成固定，能有效压缩现场安装的工时，尤其适合空间紧凑的管排布局场景，避免传统对夹式蝶阀安装时易出现的阀座偏移、螺栓受力不均问题。

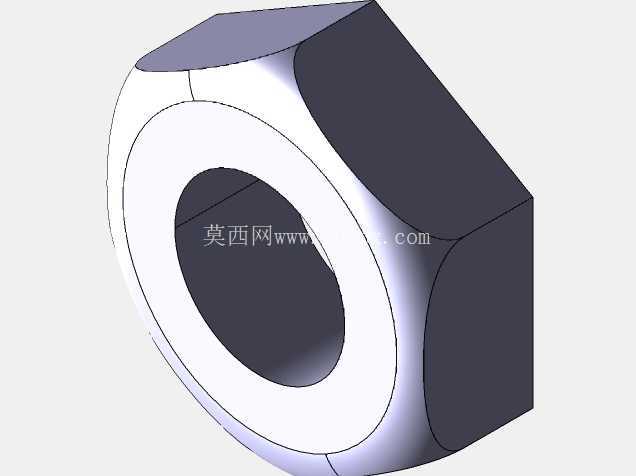

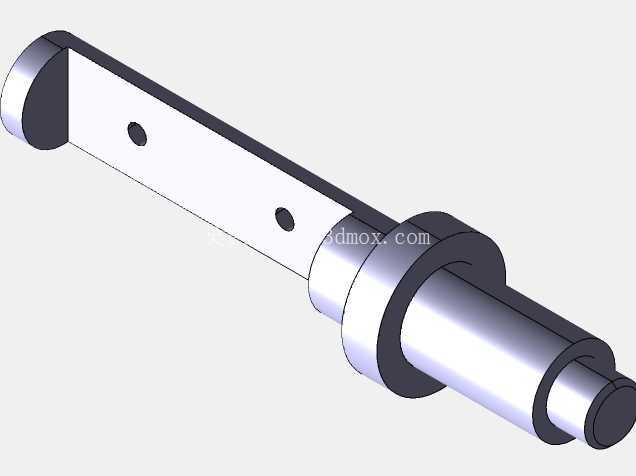

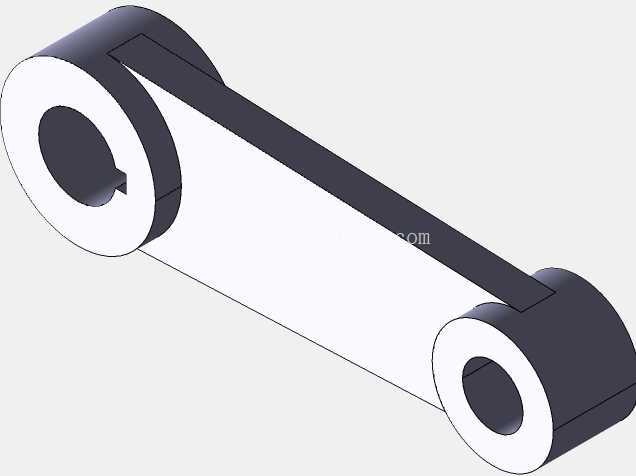

　　从功能实现逻辑来看，该阀采用偏心蝶板密封结构，摇臂与阀杆采用扁方加锁紧螺母的刚性连接方式，操作时扳动摇臂即可带动阀杆旋转90度完成全开到全关的行程，摇臂的长度经过力矩匹配设计，在公称压力1.6MPa的工况下，单人徒手操作即可完成启闭，无需额外配置加力杆，同时摇臂端部的通孔可适配锁具，满足管路检修时的锁闭安全要求，避免误操作引发的流体泄漏风险。阀座采用嵌入式安装结构，密封面与蝶板的接触压力沿周向均匀分布，在常规水、油品、弱腐蚀性流体介质下均可实现零泄漏截断，调节工况下蝶板在15度到75度开度区间内，流量特性近似等百分比，可满足支路流量的精准调节需求。

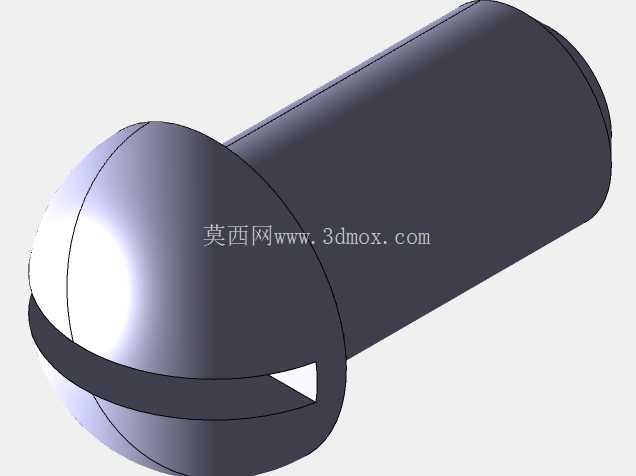

　　设计过程中优先做了安装边界的尺寸校核，阀体的轴向长度较同通径传统蝶阀缩短12%，阀杆中心到阀体端面的距离严格匹配行业通用安装尺寸，可直接替换同参数的老旧蝶阀产品，无需改动现有管路的布局。摇臂的旋转行程做了机械限位设计，阀体上的限位凸台可精准限制摇臂的0度与90度位置，避免操作过位导致的阀杆扭转变形、密封面压溃问题。连接部位的紧固件全部采用内六角圆柱头螺钉，沉头安装后外表面无突出棱角，可避免现场安装、检修时的磕碰划伤，同时外露的金属表面做了均匀的涂层处理，在常规室内、非强腐蚀户外环境下均可满足长期使用的防锈要求。

　　从结构细节来看，阀杆与阀体之间采用自润滑轴套配合，转动阻尼均匀，长期使用不会出现卡滞问题，轴套部位设置了两道O型圈密封，可避免介质沿阀杆间隙出现外漏。蝶板与阀杆的连接采用无销结构，减少了介质在阀腔内的滞留空间，避免输送含颗粒介质时出现卡涩，同时也降低了阀腔内部的流阻，全开状态下阀板与管路轴线平行，流道通畅无明显节流，压力损失较同通径截止阀降低60%以上，适合对管路压损有严格要求的循环系统使用。
