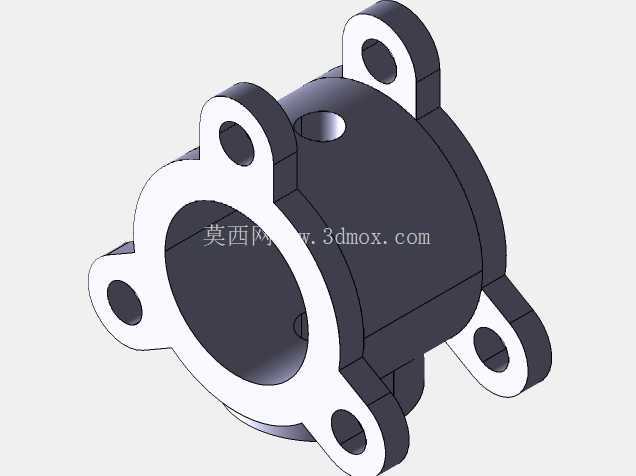

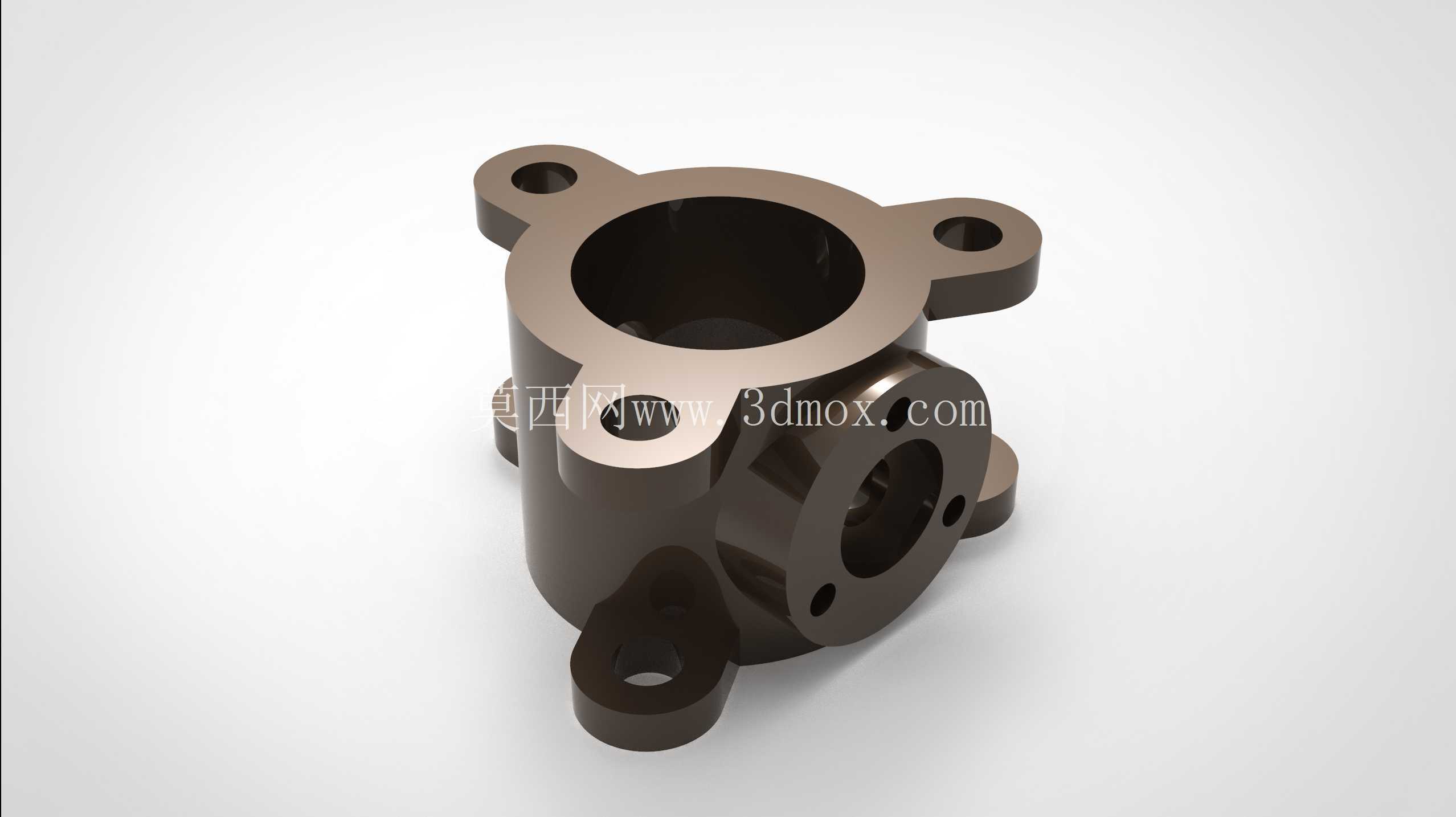

阀体周向均匀布置三个带安装孔的凸耳结构,安装孔的位置度公差控制在±0.1mm范围内,既可以支持对夹式安装,直接夹在两片管路法兰之间通过长螺栓贯穿固定,也能适配单法兰端的安装场景,凸耳的厚度经过强度校核,在1.6MPa公称压力下不会出现安装变形或密封面错位的问题。阀体侧面预留的阀杆装配凸台,与主通道呈垂直贯通结构,凸台上的两个定位螺孔用于固定阀杆轴套组件,保证阀杆旋转时的同轴度,避免阀瓣转动卡滞,凸台的密封面粗糙度控制在Ra1.6以内,保证轴封组件安装后的密封性能,防止介质从阀杆位置外漏。这款蝶阀阀体的结构设计,首先要匹配中低压流体管路的通断与调节需求,在给排水、暖通循环、化工介质输送、市政管网这类常规工况里都能适配,核心作用是通过阀瓣绕阀杆的旋转动作,实现管路内介质的流量控制与通断切换,相比同通径的闸阀、截止阀,结构长度更短,安装占用的轴向空间更小,适合管路排布紧凑的场景。从结构设计逻辑来看,阀体采用一体化铸造的本体结构,主通道为等径圆筒状,保证介质流通时的压损控制在合理区间,避免通径突变造成的紊流与冲蚀。
阀体下端的定位凸脚,主要用于装配时的阀体承托,在立式安装场景下可以作为辅助支撑点,降低安装螺栓的承重载荷,同时也能在装配线上作为定位基准,配合工装快速完成阀体与其他组件的同轴对位。从安装边界来看,阀体的最大外轮廓尺寸以主通道轴线为中心,三个安装耳的外接圆直径比匹配的管路法兰螺栓孔中心距大5mm,避免安装时螺栓与阀体凸耳产生干涉,主通道的端面密封面为平面结构,适配常规的橡胶、四氟密封垫片,密封面的平面度公差不超过0.05mm,保证压紧垫片后不会出现渗漏。
设计过程中特意对阀体的流道内壁做了圆弧过渡处理,尤其是阀瓣关闭位置的贴合面,加工时预留了0.2mm的密封余量,配合阀瓣上的密封圈可以实现零泄漏等级的密封要求,同时内壁的圆角过渡也能减少介质长期冲刷造成的局部磨损,延长阀体的使用寿命。三个安装耳的孔位采用等角度120°分布,相比常规的两耳或四耳结构,在相同螺栓规格下可以获得更均匀的压紧力,避免法兰压紧时出现偏载,导致垫片受力不均产生泄漏,同时这种分布方式也能适配不同角度的管路安装,不需要调整阀体方向就能完成螺栓对位,降低现场安装的操作难度。
阀体侧面的阀杆安装位与主通道的垂直度公差控制在0.08mm/100mm以内,保证阀杆装入后,阀瓣在关闭位置时能完全贴合阀座,不会出现单侧间隙过大导致的密封失效,阀杆孔的上下两端都预留了轴套安装槽,可以根据介质特性选配铜套或者聚四氟乙烯轴套,适配不同温度、不同腐蚀特性的介质工况。在壁厚设计上,阀体主通道的壁厚按照公称压力1.6MPa的标准做了冗余设计,在介质水锤冲击下不会出现开裂变形,同时通过拓扑优化去除了非受力区域的多余材料,在保证结构强度的前提下控制阀体整体重量,降低材料成本与安装时的搬运难度。
