开放式绞车金属滑轮三维结构设计

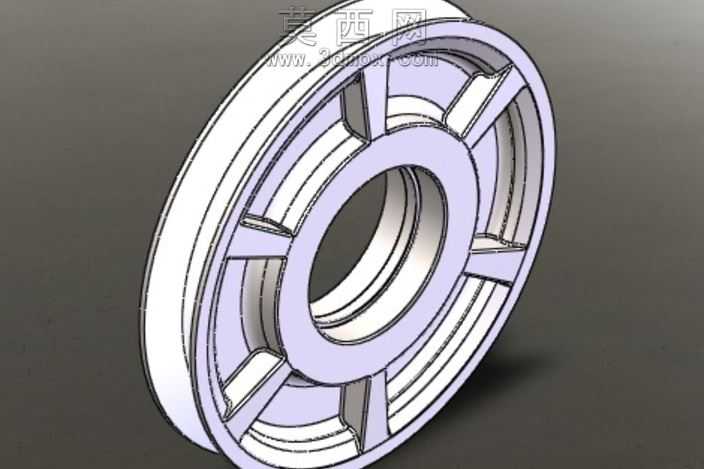

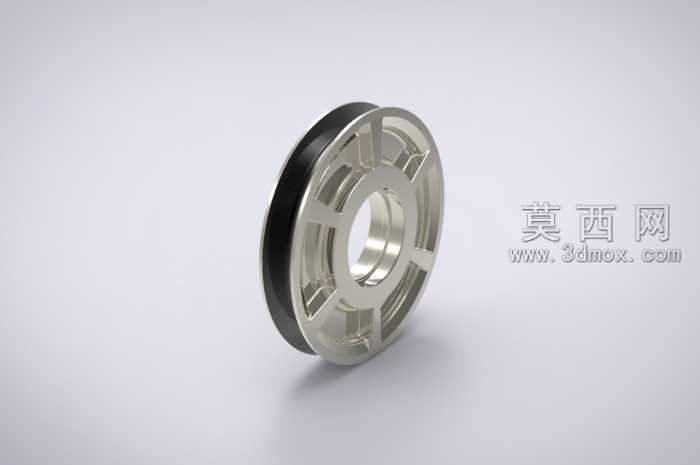

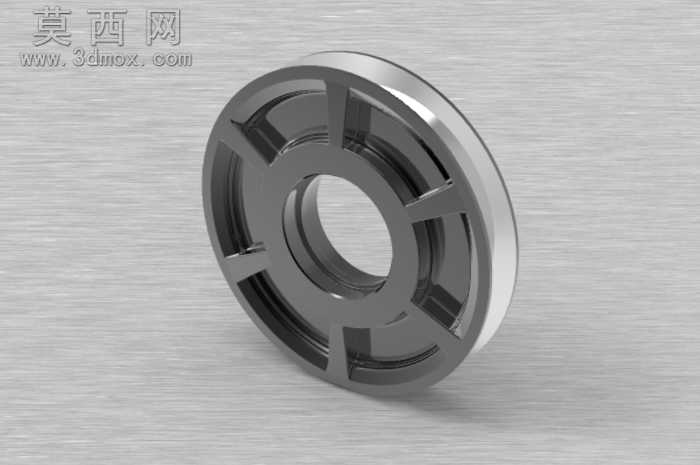

本滑轮为适配开放式绞车使用的传动导向构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械传动件的设计规范，对各部分尺寸进行精准约束，确保构件各部分的配合公差符合实际生产装配要求。模型整体采用轮辐式结构设计，中心设置标准安装通孔，用于与绞车的转轴部件完成装配固定，轮体外侧开设适配缆绳的导向槽，槽体内侧设计有橡胶嵌装结构，能够在缆绳传动过程中增大接触摩擦力，避免缆绳出现打滑、跑偏的问题，同时橡胶材质可以缓冲缆绳与金属轮体之间的硬接触，降低构件运行过程中的磨损速率，延长整体使用寿命。轮辐部分采用均匀分布的镂空辐条设计，在保证轮体整体结构强度、抗形变能力的前提下，有效降低了构件自身重量，减少绞车运行过程中的转动惯量，提升传动过程的稳定性。建模完成后对模型进行了真实材质渲染，金属轮体部分赋予抛光金属材质，还原金属机加工后的亮面金属质感，表面添加细微的机加工纹理提升真实度，槽内橡胶部分赋予哑光黑色橡胶材质，区分不同部件的材质属性，渲染过程中调整了环境光照与反射参数，让金属表面的反光效果更贴近真实金属构件的视觉表现，同时对轮体的边缘做了圆角过渡处理，避免尖锐棱角在装配使用过程中造成安全隐患，也让整体结构更符合实际五金零件的加工工艺要求。设计过程中充分考虑了开放式绞车的使用场景，轮体的尺寸参数、槽型规格均适配常规绞车的缆绳尺寸，能够满足起重、牵引等场景下的缆绳导向、传动需求，整体结构无冗余设计，各部分受力均匀，在承受缆绳径向载荷时能够将应力均匀分散到各根辐条上，避免局部应力集中导致的构件变形或断裂问题，模型的结构完整，各特征清晰，可直接用于后续的工程分析、生产加工参考或装配模拟使用。
