带安装底座的滚轮式车轮支撑构件

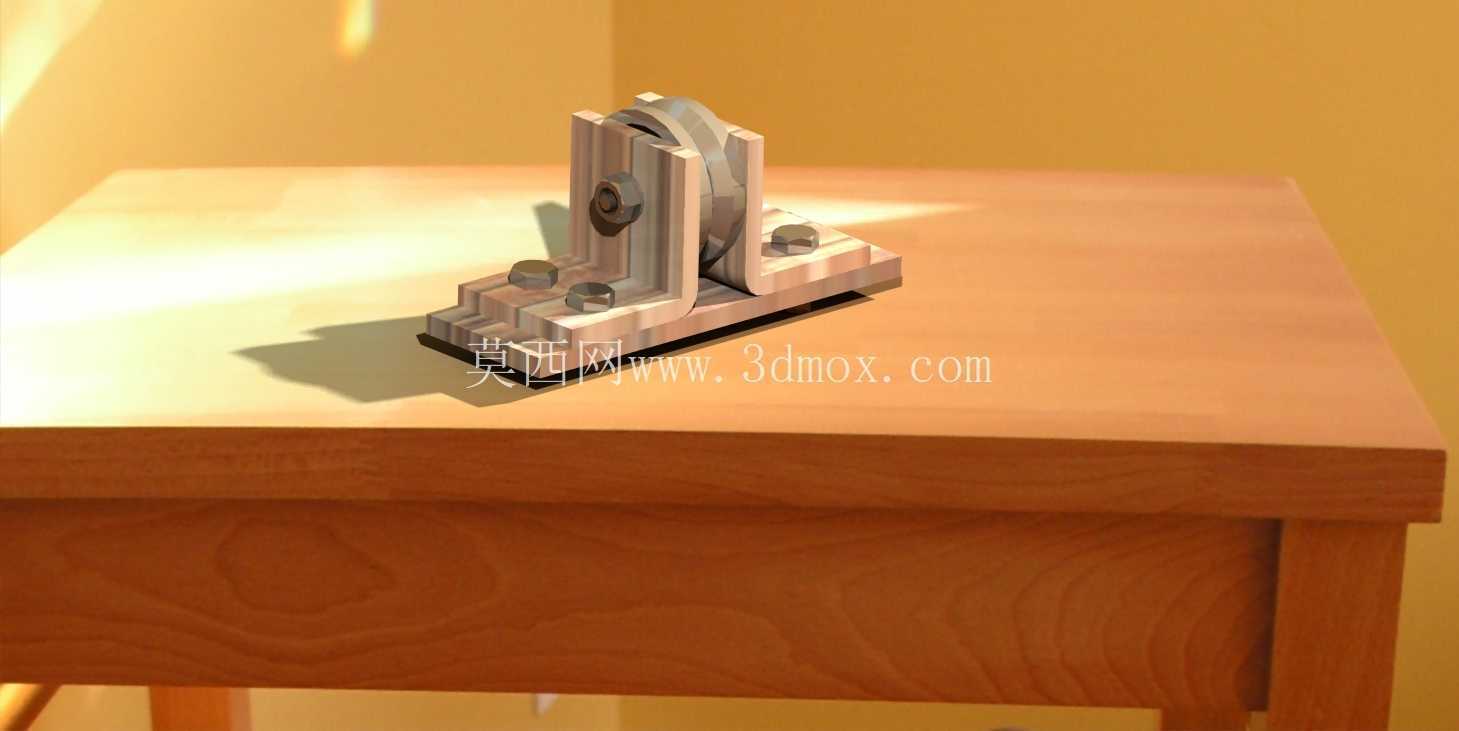

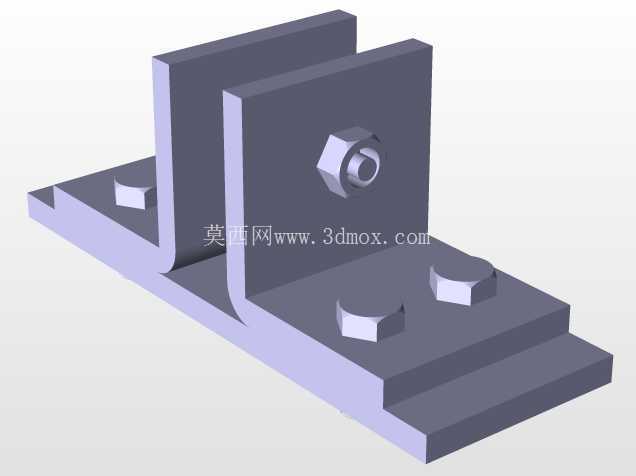

　　在各类移动工装、轻型输送设备、小型行走机构的结构设计中，车轮支撑构件是连接行走轮与设备主体机架的核心传力部件，其结构合理性直接决定了设备行走过程的稳定性、承重能力以及长期运行的可靠性。这款支撑构件采用一体化立板加平面安装底座的结构形式，主体支撑立板垂直设置于底座平面上方，立板中部预留轮轴穿装孔位，用于装配滚轮的转动轴，立板两侧设置三角加强筋结构，从底座平面延伸至立板中上部，抵消轮轴传递的径向载荷带来的立板弯折应力，避免长期承重后立板出现变形偏移。

　　底座部分采用矩形平板结构，四个角位预留沉头安装孔，可通过螺栓将整个支撑组件固定在设备机架的底部安装面上，沉头孔的设计能够保证螺栓安装后头部不突出底座平面，确保支撑组件与机架安装面完全贴合，不会出现安装间隙导致的受力不均问题。滚轮部分采用圆柱面轮体结构，轮体中心设置轴承安装位，可配套标准深沟球轴承实现与轮轴的转动配合，轮体两侧与支撑立板之间预留合理的装配间隙，既避免轮体转动时与立板发生摩擦卡顿，又能控制轮体的轴向窜动量，保证行走过程中轮体不会出现偏摆。

　　从实际应用场景来看，这类支撑构件可适配多种轻型移动设备的行走轮安装需求，包括车间周转小车、小型移动作业平台、轻型输送线的移动机架、实验室移动设备支架等场景，单组支撑构件可承受数百公斤的垂直载荷，四组配套使用时能够满足多数轻型移动设备的承重要求。设计过程中需要重点关注几个核心尺寸边界：首先是轮轴中心到底座安装面的高度尺寸，这个尺寸直接决定了设备安装完成后的离地间隙，需要根据设备的通过性要求匹配对应直径的滚轮，避免离地间隙过小导致设备移动时被地面凸起物剐蹭；其次是底座安装孔的孔位间距，需要与设备机架底部的安装梁宽度匹配，保证螺栓能够顺利穿装，同时孔位距离底座边缘的距离需要满足螺栓安装的扳手操作空间，避免现场安装时无法紧固螺栓；另外支撑立板上的轮轴孔与底座平面的垂直度公差需要严格控制，若垂直度偏差过大，会导致轮轴安装后出现倾斜，滚轮转动时会持续受到轴向力，不仅会增大行走阻力，还会加速轴承的磨损，缩短组件的使用寿命。在结构受力层面，当设备静止放置时，整个设备的重量通过机架传递到底座，再通过两侧的支撑立板传递到轮轴，最终由滚轮承担全部载荷，此时加强筋结构主要承担立板的弯曲应力，避免立板与底座连接的根部出现应力集中导致的断裂；当设备移动时，滚轮受到地面的滚动摩擦力以及不平整地面带来的冲击载荷，支撑立板与底座的连接圆角过渡结构能够有效分散冲击应力，避免应力集中在焊缝或者连接直角位置。这类支撑构件的建模过程需要重点处理几个工艺细节：底座与立板、加强筋的连接位置均设置合理的铸造圆角或者焊接圆角，避免直角连接带来的应力集中问题；轮轴孔的尺寸需要根据选配的轮轴直径设置合理的公差配合，若采用间隙配合需要控制间隙量在装配允许范围内，若采用过盈配合则需要标注对应的配合公差等级；沉头安装孔的深度需要匹配所选螺栓的头部高度，保证螺栓安装后头部完全沉入孔内，不会突出底座平面影响安装贴合度。

　　从装配逻辑来看，整个组件的装配顺序为先将轴承压入滚轮中心的安装位，再将滚轮放置在两侧支撑立板之间，对齐轴孔后穿装轮轴，最后在轮轴两端加装轴向限位卡圈，避免轮轴在设备运行过程中从立板中脱出，完成滚轮组件装配后，再通过底座上的四个安装孔将整个支撑组件固定到设备机架底部。实际选型应用时，需要根据设备的总重量计算单组支撑构件需要承担的载荷，预留足够的安全系数，同时根据使用场景的地面条件选择对应材质的滚轮，比如在环氧地坪的车间内使用可以选用尼龙或者聚氨酯材质的滚轮，避免划伤地面，在室外粗糙地面使用则可以选用金属或者硬质橡胶材质的滚轮，提升耐磨性能。
