带法兰安装座多通管路连接接头

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870223
  • 带法兰安装座多通管路连接接头

  这类带方形法兰安装座的多通接头,在流体输送回路里的应用场景非常广泛,不管是小型液压站的阀块外接油路、气动控制系统的支路分流,还是小型设备内部的冷却介质回路,都能看到这类结构的身影。它的核心作用是在固定安装点位实现三路流体的连通与转向,同时依靠底部的法兰结构实现自身的可靠固定,避免管路振动导致接头松脱泄漏。

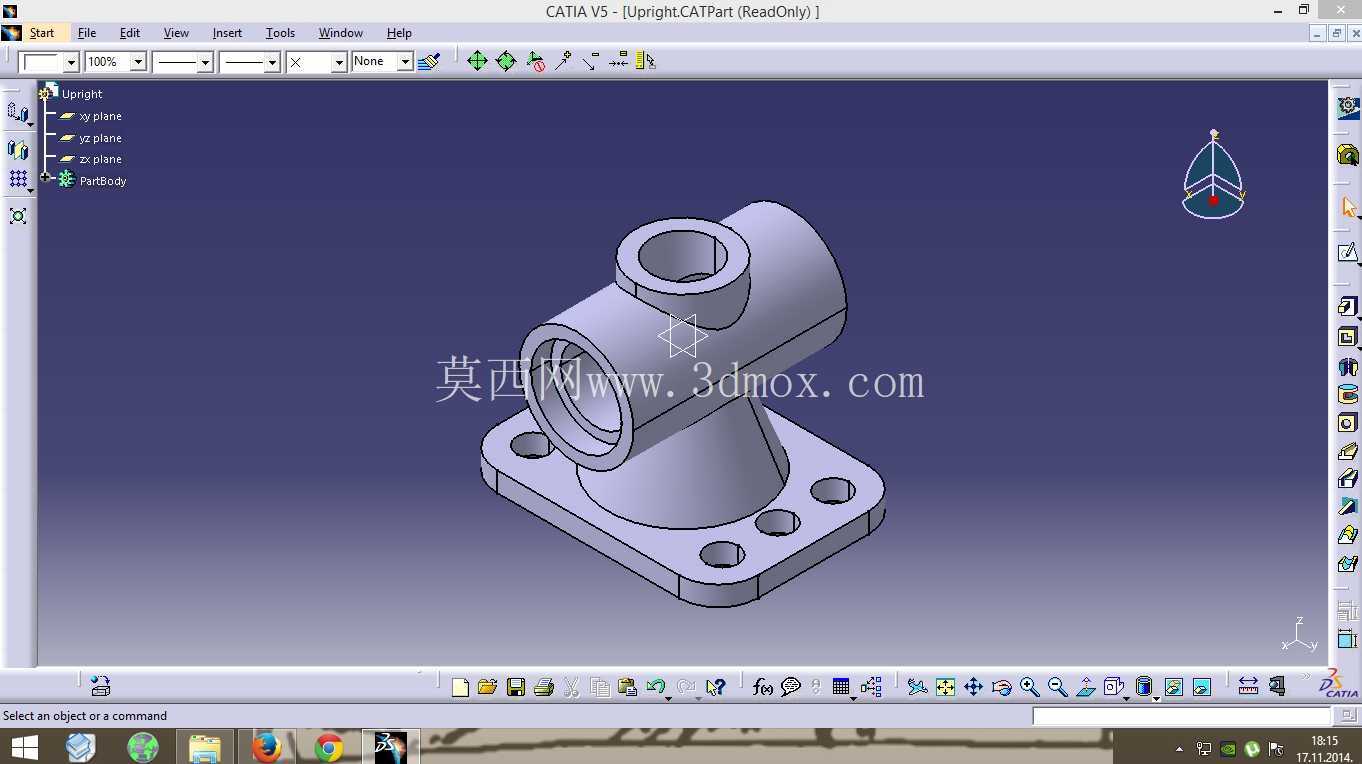

  从功能特性上看,这个接头的三个通路口径做了差异化设计,垂直向上的通路口径最小,水平贯通的通路口径最大,底部和法兰座衔接的锥段结构,是为了平衡流体转向时的流阻和结构强度——流体从水平主通路进入后,一部分沿直通方向流出,另一部分转向垂直向上的支路,锥度过渡可以减少介质转向时的涡流,降低管路压力损失,同时避免直角转角处的应力集中,提升接头在承压工况下的使用寿命。法兰座上的四个安装孔采用对称分布设计,适配常用的螺栓安装规格,安装时不需要额外调整接头的周向角度,只要对齐安装孔位就能保证水平通路的朝向符合管路排布要求,现场装配的容错率更高。

  设计这类接头的时候,首先要确定的是安装边界:法兰座的外形尺寸要匹配安装基面的预留空间,四个安装孔的中心距要和基座上的螺纹孔位完全对应,不能出现安装干涉;其次是各通路的内径尺寸,要根据回路的额定流量计算通流面积,主通路的通流面积要大于等于支路的通流面积之和,避免出现节流效应;然后是结构强度的校核,接头本体和法兰衔接的位置是应力集中区域,要做足够的圆角过渡,不能出现尖角结构,承压工况下还要根据介质工作压力计算壁厚,保证爆破压力满足行业安全系数要求。另外,各通路的连接端要根据使用场景选择适配的连接形式,图里的接头端口是光滑圆柱面,实际量产时可以根据需求加工成外螺纹、卡套式或者快插接口,不用改动主体结构就能适配不同的管路连接需求。

  从实际使用的角度看,这类接头的安装面要保证平面度,安装时在法兰和基座之间加装密封垫片,就能实现安装位置的静密封,避免介质从安装缝隙渗漏。接头的三个通路轴线要保证位置度公差,尤其是水平贯通的两个端口,同轴度要控制在合理范围内,不然和外接管路对接时会出现别劲的情况,长期使用会导致管路接头产生疲劳裂纹。垂直向上的支路轴线要和法兰安装面保持垂直,避免外接支路管路出现倾斜,和周边零部件产生干涉。

  在建模过程中,这类零件要优先以法兰安装面为基准进行特征搭建,先绘制法兰座的草图,拉伸生成底座后,再搭建主体的锥段和各通路的圆柱结构,最后做端口的倒角和安装孔的特征,这样后续调整安装孔位或者通路口径的时候,只需要修改对应草图的尺寸参数,不用重构整个特征树,能大幅提升设计迭代的效率。另外要注意各通路内部的相贯线处理,内部流道的相贯位置要做圆角过渡,不要保留尖锐的相贯棱,一方面可以降低流阻,另一方面也能避免应力集中,提升零件的疲劳强度。这类零件常用的加工方式是棒料铣削或者铸造成型后精加工,如果是承压要求高的工况,一般采用锻造棒料加工,材质根据介质类型选择碳钢、不锈钢或者铝合金,低压气动回路也可以采用工程塑料注塑成型,降低批量生产成本。
