电源设备用插口插座连接接头结构

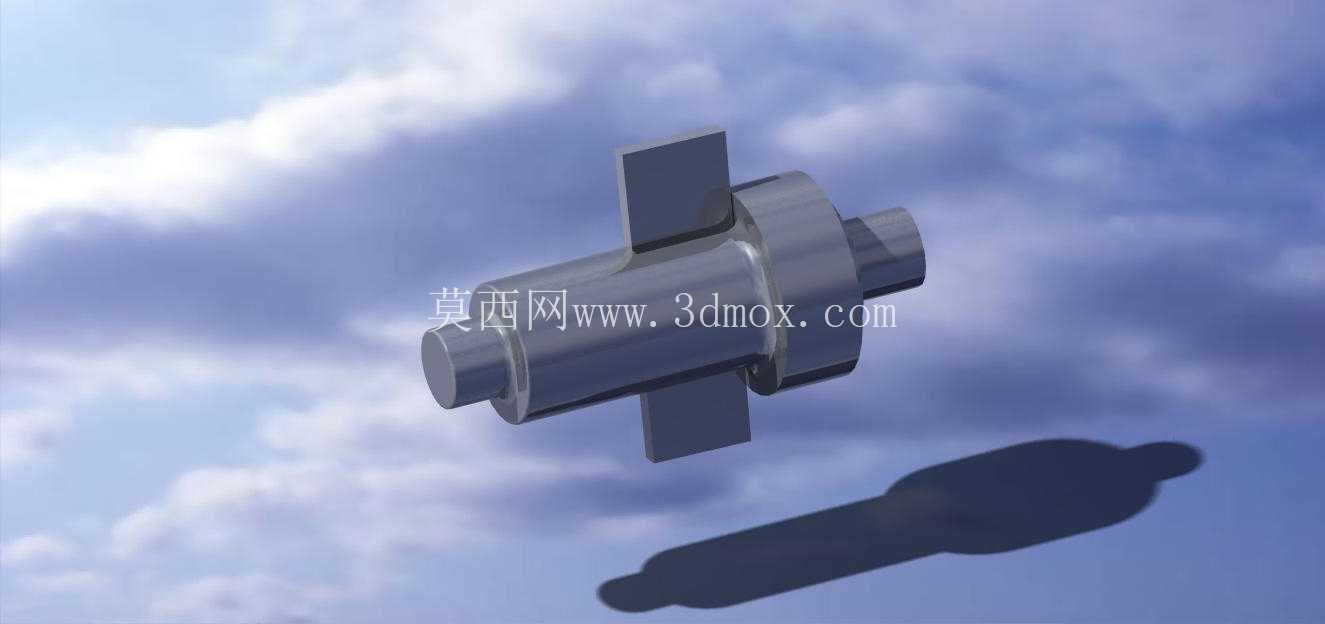

　　在电源类设备的内部布线与外部接口衔接场景中，这类插口插座接头承担着电路通断衔接、机械定位固定的核心作用，常见于小型电源变压器的输出端接驳、低压配电模块的线路对接场景，区别于大电流工业接插件，这类接头适配小功率电源的信号与电力传输需求，安装时不需要额外的焊接固定工序，依靠自身的结构卡位即可完成快速插接，能大幅降低现场装配的工时消耗。从结构设计逻辑来看，接头主体采用阶梯轴式的主体构型，中段设置的十字形凸耳是核心的安装限位结构，装配时该凸耳会嵌入安装面板的对应卡槽内，既可以限制接头插入的深度，避免插接过深导致内部触片变形，也能防止接头在使用过程中发生周向转动，保证插口与插座对接时的同轴度，避免因错位导致的接触不良、触片磨损过快问题。

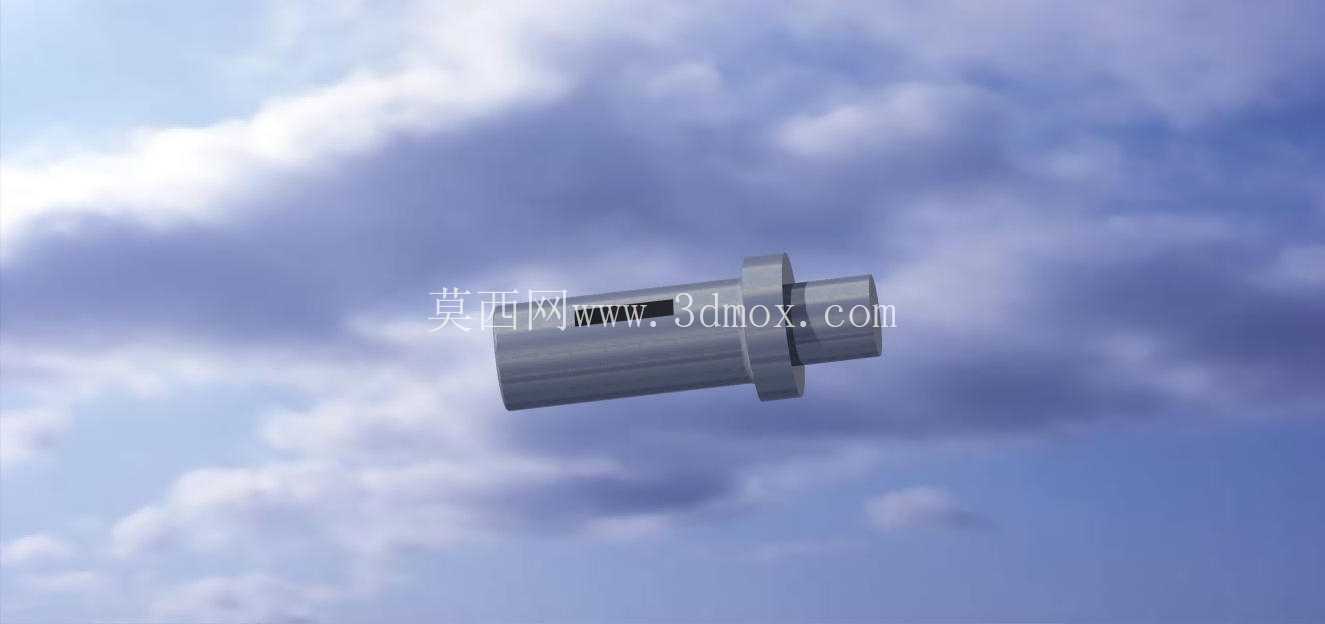

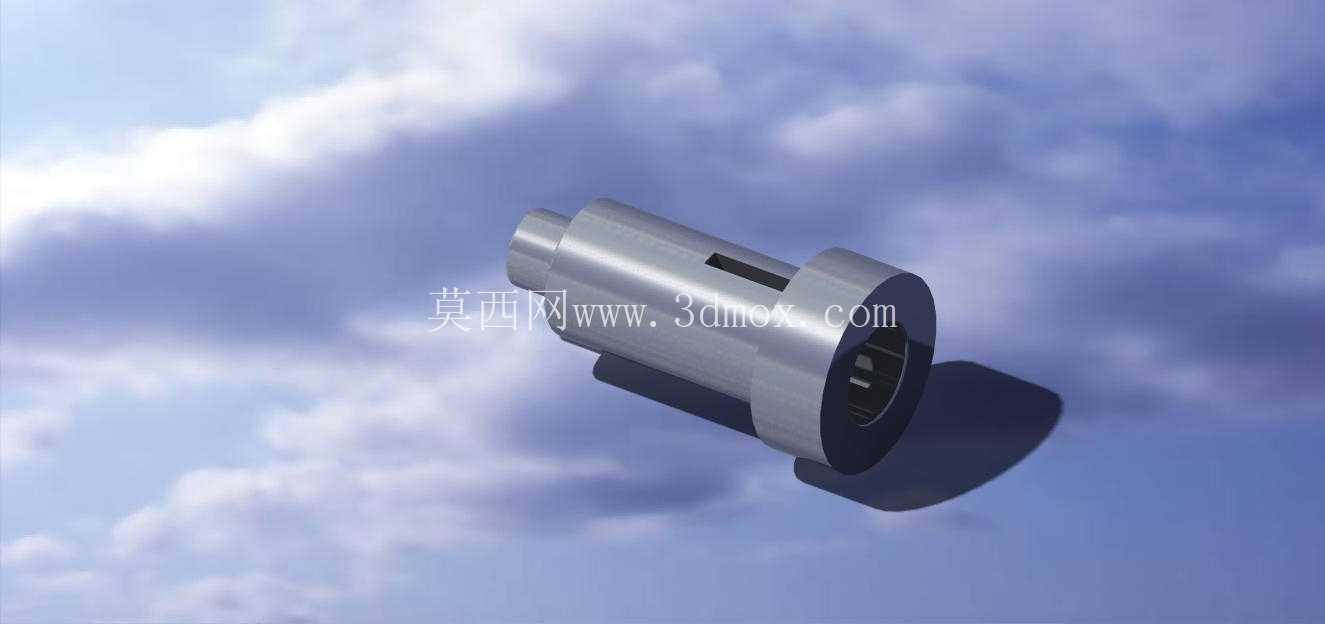

　　接头两端的不同直径轴段分别对应插口端与插座衔接端，直径较小的一端为公端插接头，表面做了光滑过渡处理，插接时能顺畅导入母端的插孔内，直径较大的一端为主体承载段，内部预留了导电触片的安装空间，壁厚经过受力校核，既可以满足日常插拔的结构强度要求，也不会因为壁厚过大造成材料浪费、整体重量超标。在安装边界尺寸上，这类接头的整体轴向长度适配常规电源设备的面板厚度，十字凸耳的外轮廓尺寸与面板上的安装开孔尺寸采用间隙配合设计，单边间隙控制在0.1mm以内，既可以保证安装时能顺利嵌入开孔，也不会因为间隙过大导致接头晃动；两端插接段的直径公差按照IT7级精度控制，和配套的插座、插口配合时，接触电阻能稳定控制在合格范围内，避免长期通电时出现接头发热的问题。

　　从实际使用的工况角度考虑，这类接头的结构没有多余的复杂曲面，建模时优先采用回转体特征加拉伸切除的方式完成主体构型，十字凸耳部分做了根部倒圆角处理，避免应力集中导致凸耳在插拔受力时发生断裂，接头的外表面没有尖锐棱角，装配时不会划伤操作人员的手部，也不会刮损连接的导线绝缘层。在电源变压器的批量装配场景中，这类接头的结构一致性要求较高，三维建模时需要重点核对插接段的同轴度、凸耳的位置度参数，确保生产出的零件可以和通用的标准插座实现互换，不需要针对每个接头做单独的适配修配；日常维护时，如果接头出现触片磨损的情况，只需要拔出旧接头更换新件即可，不需要拆解整个电源模块的内部布线，能大幅降低后期运维的成本。

　　不同于民用消费电子的小型接插件，这类适配电源变压器的接头需要兼顾一定的结构强度与绝缘性能，主体结构的尺寸设计预留了绝缘层的包覆空间，安装后金属部分不会外露，避免使用过程中出现触电风险，同时接头的插拔力经过合理设计，既不会因为插拔力过松导致接触容易脱落，也不会因为插拔力过大导致用户插接时费力、甚至损坏内部的导电结构。在三维建模过程中，这类零件的特征逻辑清晰，先绘制回转体的主体截面轮廓，通过旋转命令生成基础轴体，之后在对应位置拉伸生成十字形的限位凸耳，再对所有锐边做倒圆角处理，最后校验各部分的尺寸配合关系，确保和配套的插口、插座零件装配时不会出现干涉，装配后轴向与径向的窜动量控制在允许的公差范围内，满足长期使用的可靠性要求。
