五铲轮廓带捣碎器集鼓结构设计

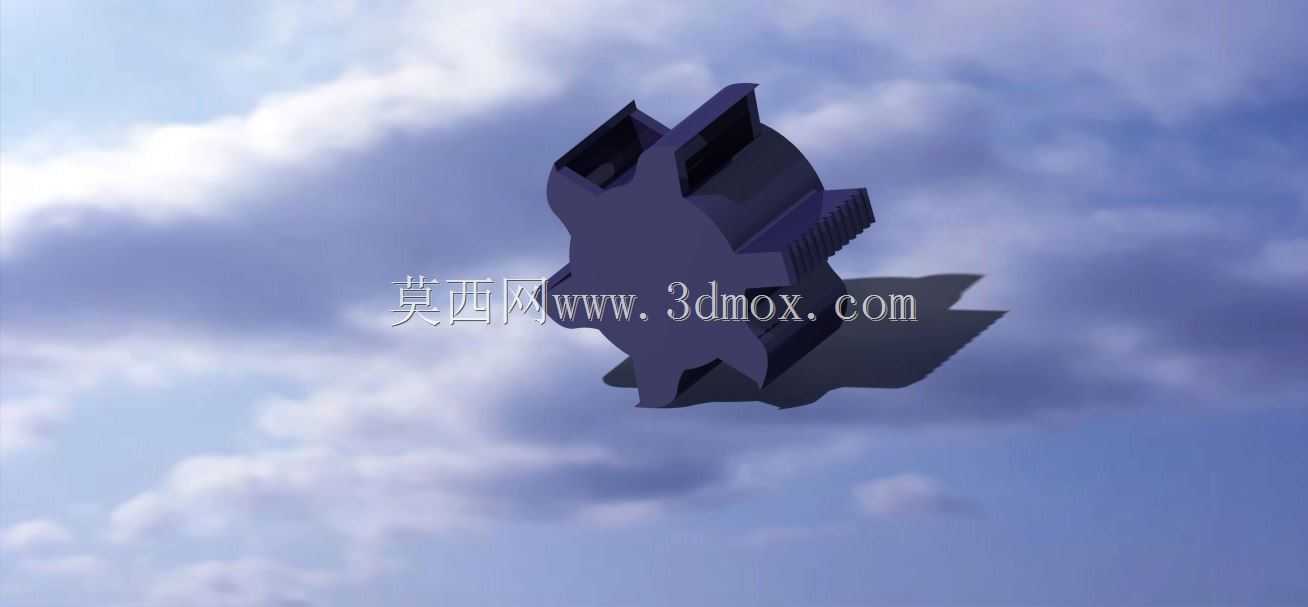

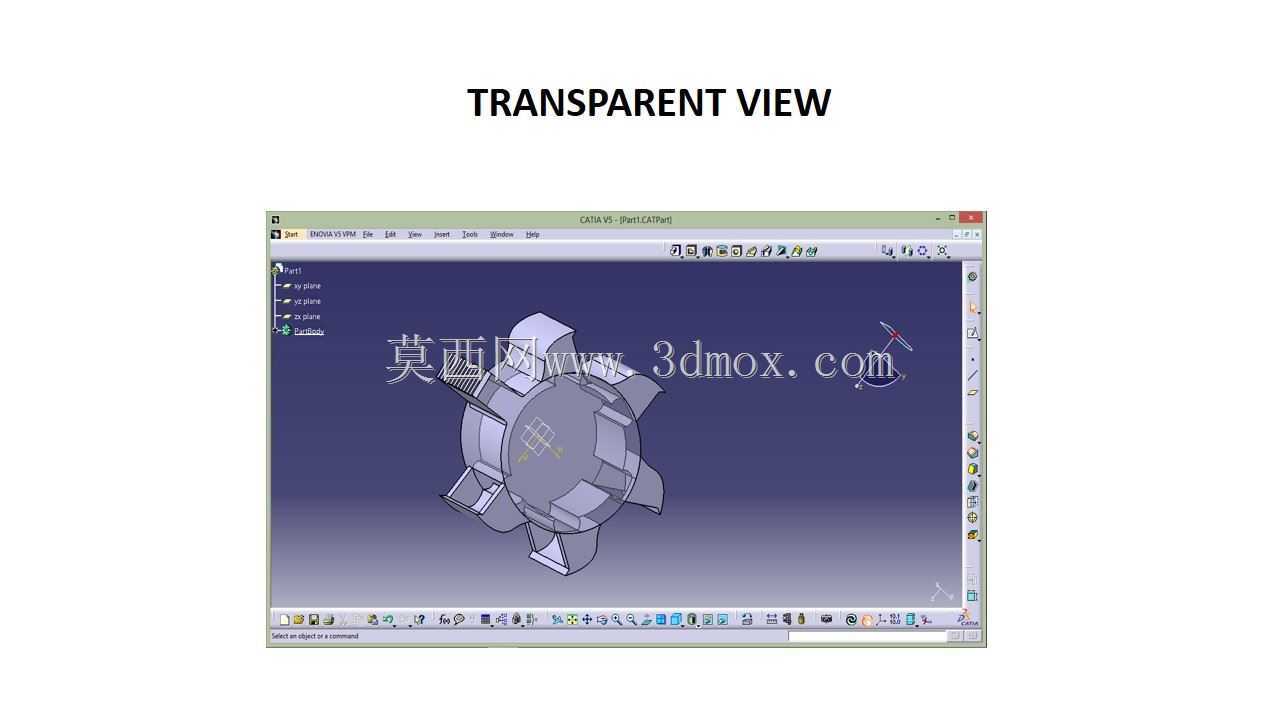

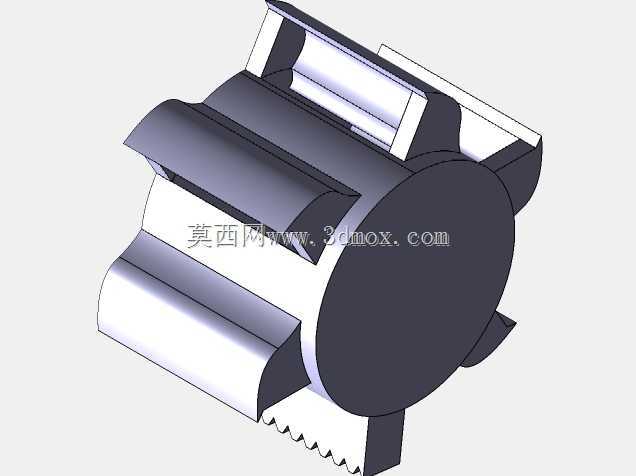

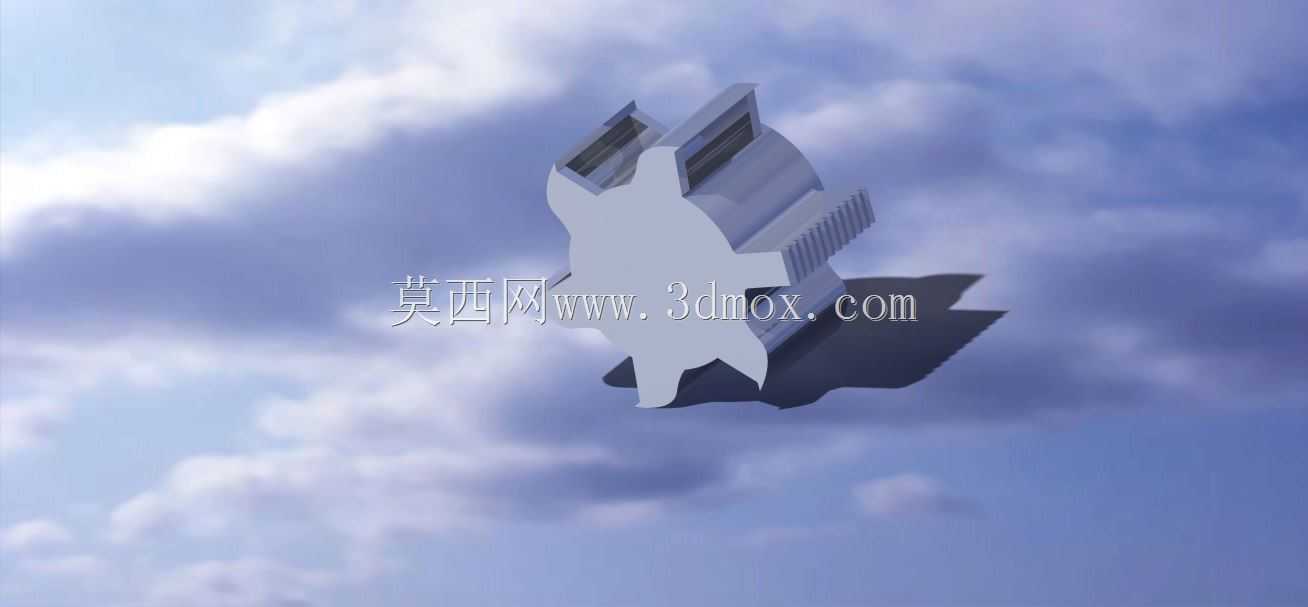

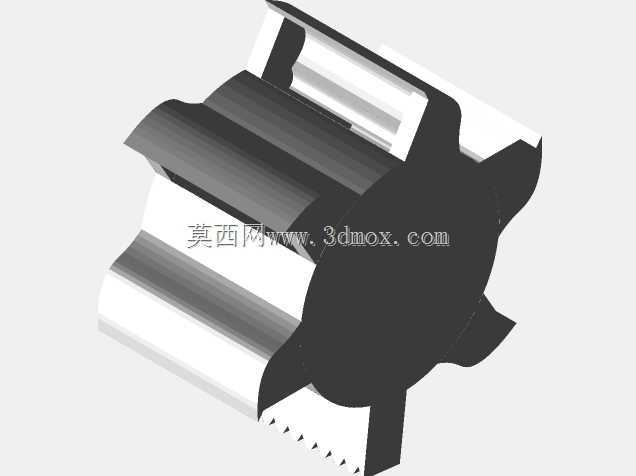

　　在表层矿料采集、浅层地质勘探作业场景中，表层风化层的预处理一直是影响后续采掘效率的关键环节，常规采掘作业头多采用单一铲斗结构，遇到板结风化层时往往需要反复冲击破碎才能完成取料，不仅作业效率偏低，还容易造成铲斗刃口的异常磨损，增加现场维护的频次。这套带捣碎功能的集鼓结构，正是针对这类作业痛点做的定向结构优化，整体采用鼓式回转主体作为承载基础，沿周向均匀布置五个铲状轮廓作业齿，同时在鼓体侧部集成捣碎齿结构，作业过程中鼓体回转时，五组铲齿可同步完成风化层的刮削、集料动作，侧部捣碎齿则可提前对板结的风化层做冲击破碎，让松散后的矿料或土层更易被铲齿收集，无需额外配置独立破碎工序，可直接适配浅层露天采掘、地质表层取样、路基表层清理等多种作业场景。

　　从结构设计逻辑来看，鼓体采用中心对称式布局，五个铲齿沿周向等角度分布，可保证回转作业时的动平衡性能，避免单侧受力不均带来的轴系偏载问题，降低作业过程中的振动幅度，延长配套回转驱动部件的使用寿命。铲齿的轮廓采用渐扩式集料设计，齿根位置与鼓体做圆弧过渡处理，避免应力集中导致的齿根断裂问题，齿端做了加厚耐磨处理，可应对风化层中夹杂的硬质砾石磨损，减少日常更换耐磨件的频次。侧部集成的捣碎齿采用错落式排布，齿高略高于铲齿作业面，回转过程中可先于铲齿接触作业面，通过回转冲击力对板结层做预破碎，破碎后的松散物料刚好落入后续铲齿的集料范围内，整个作业流程无需额外动作配合，单次回转即可完成破碎、集料、导料的全流程动作。

　　在安装边界设计上，鼓体中心预留标准回转驱动连接接口，可直接适配常规采掘设备的输出轴系，接口处做了键槽定位结构，可传递大扭矩作业载荷，避免重载作业时出现打滑问题。鼓体整体轴向尺寸控制在适配小型采掘臂的安装范围内，径向尺寸兼顾集料容量与作业回转半径，不会因为尺寸过大导致作业时与周边设备部件发生干涉，也不会因为尺寸过小导致单次集料量不足影响作业效率。鼓体内部采用中空式结构设计，在保证整体结构强度的前提下降低自身重量，减少驱动端的负载消耗，同时中空腔体可作为物料临时导流通道，收集到的物料可通过腔体导送至后续输送机构，无需额外设置集料斗结构，进一步压缩整套作业头的安装空间。从实际作业适配性来看，这套集鼓结构可直接替换常规采掘设备的原有作业头，无需对设备臂架、驱动系统做额外改装，安装时只需对准中心连接接口，锁紧定位键与固定螺栓即可投入使用，现场拆装便捷，可根据不同作业场景快速更换作业部件。针对不同硬度的作业面层，可通过调整鼓体的回转转速匹配作业载荷，遇到硬度较高的板结层时降低回转转速，增大捣碎齿的冲击破碎力度，遇到松散土层时提高回转转速，提升集料作业效率。结构上所有易磨损部位均采用模块化设计，铲齿与捣碎齿均为可更换式结构，磨损后只需单独更换磨损齿件，无需更换整个鼓体，降低现场维护的成本与停机时间。

　　在受力结构设计上，每个铲齿的承载面均做了倾角优化，作业时铲齿切入土层的角度刚好处于最小切削阻力区间，可降低驱动端的扭矩输出要求，配套同功率驱动系统时可获得更大的切入深度，适配更多复杂作业工况。鼓体侧部的捣碎齿采用硬质合金嵌装结构，齿尖部位镶嵌耐磨合金块，可应对高硬度砾石、钙化板结层的冲击磨损，长时间作业也不会出现齿尖过度磨损失效的问题。整体结构没有冗余的复杂部件，所有传动与承载结构均集成在鼓体内部，作业过程中不会出现物料卡滞在结构缝隙中的问题，日常清理维护只需冲洗鼓体表面即可，无需拆解结构做深度清理，适配野外恶劣作业环境下的使用需求。
