电力线路连接用领接头结构设计

　　在电力输配线路、小型机电设备的动力传输回路里，领接头是承担线缆与端子、不同线径导体过渡连接的核心受力构件，日常运维中我们接触到的户外台架变低压侧出线、车间动力柜分线端子排、小型机电设备内部绕组引出端，都需要这类构件完成刚性连接与电流导通，它既要承受线路长期运行的振动载荷、温度交变带来的应力形变，还要保证连接面的接触电阻处于合理区间，避免局部过热引发的绝缘老化问题。

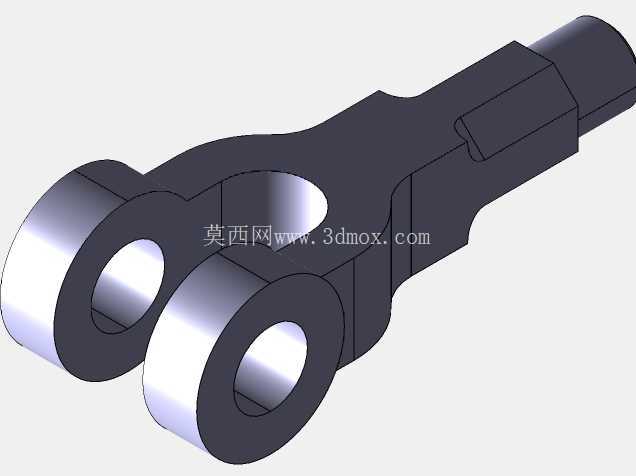

　　从结构功能上看，这个领接头采用一体式锻压成型的主体结构，上部的横向插接段做了阶梯轴式的变径设计，最外侧的细轴段用来插入配套的接线端子内孔，中间的轴肩位置是安装定位面，装配时可以直接抵靠端子端面，控制插入深度，避免插接不到位导致的接触面积不足，也能防止过度插入顶坏端子内部的弹性卡簧。主体中部的回转铰接结构是整个零件的核心功能区，内部做了贯通的销孔，用来穿装定位销轴，实现与相邻连接构件的角度微调，实际线路敷设时，不同走向的线缆存在角度偏差，这个铰接结构可以在±15°的范围内自适应调整连接角度，抵消安装时的位置误差，避免线缆根部长期受弯折应力出现断股。下部的叉形夹持段开有对称的U型槽，槽内的接触面做了铣平处理，装配时将待连接的线缆端子插入槽内，穿装锁紧螺栓后就能完成夹紧，槽壁上预留的小凸台是防退结构，螺栓锁紧后凸台会嵌入端子表面的定位凹坑，防止长期运行中受振动影响出现螺栓松动、连接脱落的问题。

　　设计过程中首先要匹配的是安装边界尺寸，上部插接段的直径要和常用的DT型铜接线端子内孔公差保持一致，采用H7/h6的间隙配合，既保证插接时的顺畅度，又不会因为间隙过大导致接触电阻升高；中部铰接段的外径要控制在合理范围，避免相邻多个领接头并排安装时出现干涉，一般台架变低压出线端的端子间距不小于20mm，所以铰接段的最大外径设置为18mm，预留2mm的安全间隙，方便运维人员使用扳手操作锁紧螺栓。下部叉形槽的开口宽度要适配16-35平方毫米线缆对应的端子厚度，槽深设置为25mm，保证端子插入后有足够的接触面积，夹持段的壁厚经过强度校核，在承受1000N的轴向拉拔力时不会出现塑性变形，满足线路运行中的抗拉要求。

　　实际选型应用时，要注意这个领接头的适用场景，它更适合室内外常温环境下的铜导体连接，如果是铝导体连接需要在接触面镀锡处理，避免铜铝接触产生电化学腐蚀；铰接结构的转动阻尼经过设计调整，既可以灵活调整角度，又不会在自重作用下随意转动，安装完成后不需要额外增加定位顶丝就能保持调整后的角度。零件的所有棱边都做了R0.5的圆角处理，避免安装时划伤操作人员的手部，也防止尖锐棱边割破线缆的绝缘层；表面采用镀锌钝化处理，盐雾测试可以达到96小时不出现红锈，适配户外多雨、潮湿的运行环境。

　　很多现场安装人员容易忽略的是领接头的插入深度控制，这个结构的轴肩定位面就是为了统一安装标准，只要插接至轴肩抵靠端子端面，就能保证接触面积达到设计值，不需要反复测量插入尺寸，降低现场施工的难度。下部夹持段的螺栓孔做了沉头设计，锁紧后螺栓头部不会突出零件表面，减少相邻构件之间的干涉风险，也能避免螺栓头部积灰、积水引发的锈蚀问题。在长期运行的温度交变测试中，这个结构从-40℃到80℃的温度循环下，铰接部位不会出现卡滞，夹持力的衰减率不超过5%，可以满足不同气候区域的使用要求。
