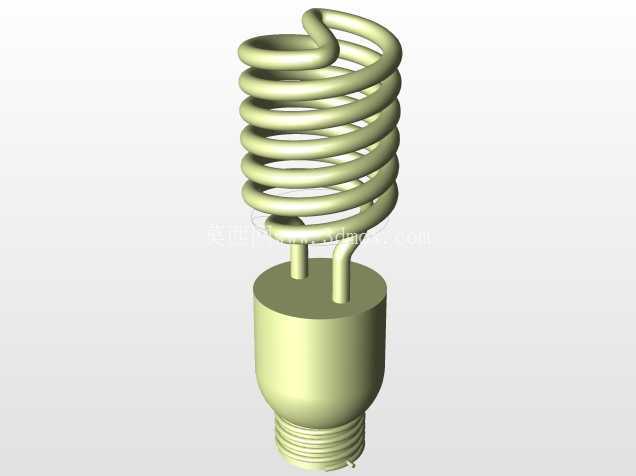

螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景里，紧凑型荧光灯的螺旋结构设计，核心是在有限的灯体空间内拉长荧光灯管的有效放电长度，兼顾小体积与高光效的平衡，这也是这类CFL灯泡能替代传统白炽灯的核心结构逻辑。做这个结构建模的时候，首先要理清两个核心安装边界：一是灯头部分必须适配通用E27螺口的安装尺寸，螺牙的大径、小径、螺距都要严格匹配国标螺口灯座的公差要求，保证拧入常规民用灯座时不会出现卡滞、滑牙或者接触不良的问题，灯头的金属部分与塑料绝缘基座的配合间隙也要控制在合理范围，避免装配后出现松动。

　　螺旋灯管部分的建模不能只做外观曲面，要考虑实际生产中玻璃管的弯制工艺限制，螺旋的升角不能过大，否则玻璃弯制过程中容易出现管壁厚度不均、甚至弯折开裂的问题，同时螺旋的圈数要和额定功率匹配，圈数过少会导致灯管有效长度不足，无法达到设计光通量，圈数过多则会让灯体整体直径超出常规灯罩的容纳空间，影响适配性。灯管与下方塑料基座的连接位置，要预留出电子镇流器的安装空间，两根灯丝引脚的引出位置要和基座内部的接线柱位置对应，不能出现干涉，引脚的伸出长度也要控制在合理范围，既要保证焊接时的操作空间，又不能过长导致触碰镇流器电路板引发短路。

　　从实际应用场景来看，这类螺旋节能灯主要适配桌面台灯、吸顶灯、筒灯等常规民用照明点位，所以整体外形的最大直径要控制在60mm以内，总高度控制在120mm左右，保证能装入绝大多数常规尺寸的灯罩内，不会出现灯罩盖不上的情况。设计的时候还要考虑散热的结构需求，塑料基座的表面虽然没有做额外的散热鳍片，但要保证基座和灯头金属部分的接触面积足够，让灯管工作时产生的热量能通过金属灯头快速传导到灯座散出，避免内部电子镇流器长期处于高温环境缩短使用寿命。

　　建模过程中螺旋部分的曲面过渡要顺滑，每一圈螺旋的管径要保持一致，不能出现局部管径突变的情况，这不仅是外观要求，更是实际生产中玻璃管成型的工艺要求，管径突变会导致管内荧光粉涂层厚度不均，影响发光的均匀度。灯头底部的触点设计要突出金属端面0.3mm左右，保证和灯座内部的中心触点可靠接触，同时触点周围的绝缘材料要高出触点边缘，避免安装过程中触点和螺口金属部分短路。另外，灯管顶端的收尾部分要做圆滑的圆弧过渡，不能有尖锐的折角，避免生产过程中玻璃应力集中导致使用过程中出现灯管碎裂的问题。

　　从结构装配的角度来说，整个灯体分为三个核心装配层级：最下方的金属螺口灯头，中间的阻燃塑料基座（内部容纳电子镇流器、接线结构），上方的螺旋荧光灯管，三个部分的配合公差要逐层匹配，灯头和塑料基座采用压合加卡扣的固定方式，不需要额外打胶就能保证连接强度，灯管和基座的连接部分采用耐高温密封胶固定，同时要保证密封处的平整度，避免胶层溢出影响外观。建模的时候要把这些装配的干涉位置提前排查，比如镇流器电路板的安装柱位置不能和灯管引脚的穿出位置重叠，灯头内部的接线空间要足够容纳火线、零线的弯折余量，避免装配时导线被压破绝缘层。

　　这类螺旋结构的节能灯相比U型管的同功率产品，发光的均匀度更好，因为螺旋结构是360度环绕发光，不会出现U型管那种侧面有暗区的问题，所以在做灯管螺旋排布的时候，要保证每一圈灯管之间的间距均匀，间距过小会导致相邻灯管之间的热量互相叠加，提升灯体整体工作温度，间距过大则会让整体灯体高度增加，影响安装适配性，通常圈间间隙控制在2mm左右是比较合理的数值，既兼顾散热，又能控制整体尺寸。
