带支架式导向滑轮组结构设计

项目分类:通用五金配件 发布时间:2024-12-26 ID:870259
  • 带支架式导向滑轮组结构设计

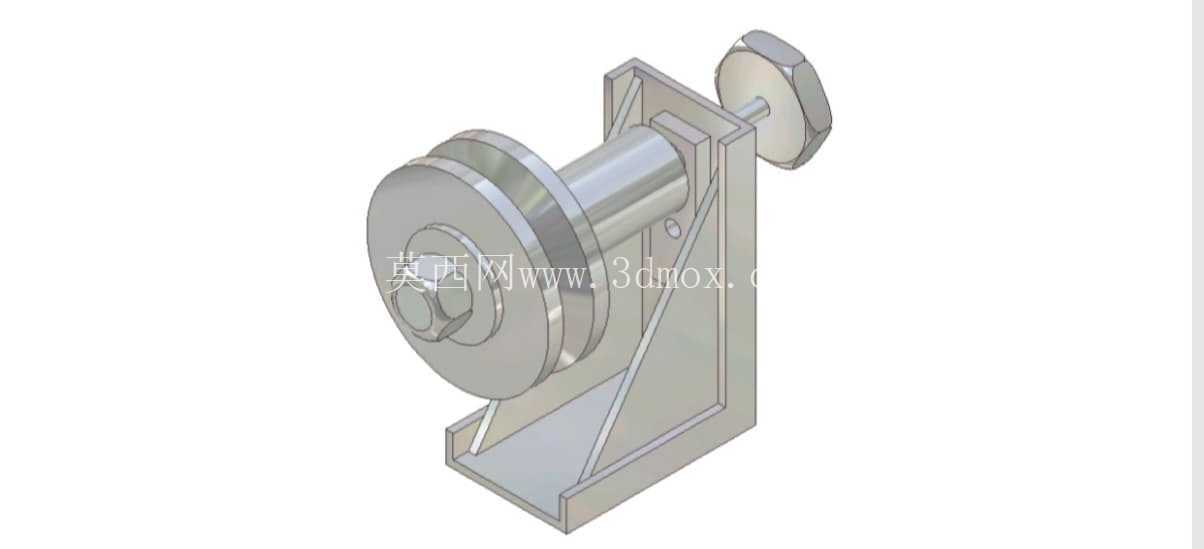

  这款带安装支架的滑轮结构,常应用在需要柔性绳索、线缆做导向换向的工业场景中,比如小型起重设备的吊点导向、生产线线缆排布的转向支撑、实验室小型牵引装置的力向改变工位,也可适配小型电源变压器生产过程中漆包线的绕制导向环节,避免线材在牵引过程中出现过度弯折、剐蹭磨损的问题。从实际功能来看,该结构核心作用是为绕经轮槽的柔性件提供低摩擦的转动支撑,轮体与中心轴之间采用间隙配合设计,转动过程中无卡滞,轮槽的圆弧过渡设计能够适配不同线径的绳索或线材,避免柔性件在受力过程中脱出轮槽。侧边的手轮结构可用于手动调整轮体的初始位置,或是在需要临时锁止轮体转动时提供操作点位,适配小范围手动调试的作业需求。

  设计过程中优先考虑了安装的便捷性与结构刚性,底部的L型支撑支架采用三角加强筋结构,在轮体承受径向载荷时,加强筋能够分散支架立板与底板连接处的应力,避免长期受力出现焊缝开裂或是板材变形的问题,支架底板预留的安装孔位可直接通过螺栓固定在设备安装面或是型材框架上,无需额外加工转接件,能够缩短现场装配的调整周期。从安装边界来看,整体结构的横向占用空间集中在轮体直径与支架厚度的叠加范围内,轴向伸出的手轮部分需要预留不小于手轮半径的操作空间,避免周边构件干涉手轮的转动操作;轮体中心轴的高度经过匹配设计,能够保证绕经轮体的绳索或线材进出方向与安装面保持合理的夹角,减少柔性件与轮槽边缘的侧向摩擦。

  轮体的轮槽深度经过校核,在柔性件承受额定拉力时,不会出现从槽内脱出的情况,轮缘的倒角处理能够避免线材在偏角进入轮槽时被锐边割伤,尤其适配漆包线这类表面有绝缘层的线材导向场景,不会破坏线材表面的防护层。支架的立板与中心轴的配合位置采用了定位台阶设计,装配时中心轴可直接抵靠在台阶面上,无需额外调整轴的伸出长度,能够保证轮体在支架上的位置精度,避免轮体转动时出现轴向窜动,减少转动过程中的异响与磨损。

  实际使用中,该结构可根据使用场景的载荷需求调整轮体与支架的板材厚度,小载荷场景下可采用轻质铝合金材质降低整体重量,大载荷场景下可更换为钢制轮体并加装轴承来提升转动顺滑度与承载能力,支架表面可做镀锌或喷塑处理,适配潮湿或是有轻微腐蚀的作业环境,延长结构的使用寿命。在绕线作业场景中,该滑轮可作为张力控制环节的导向支撑,配合张力器使用时能够保证线材走线过程中的张力稳定,避免出现绕线松紧不均的问题;在小型起重场景中,该结构可作为定滑轮使用,改变拉力的方向,方便操作人员在合适的位置施力,降低作业的操作难度。
