采用新方法制作的滚花套筒零件

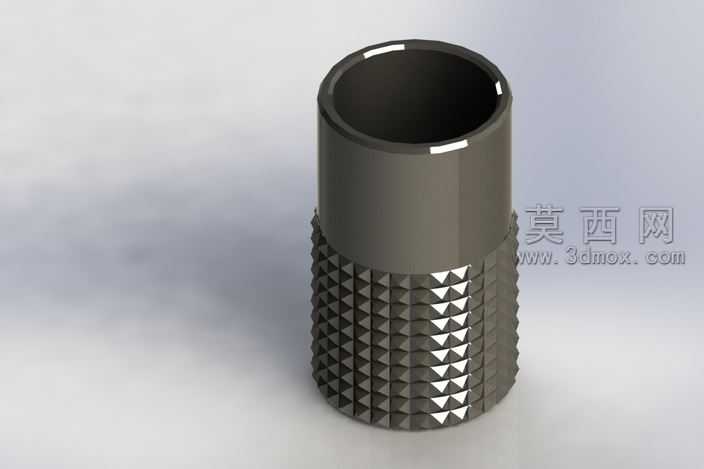

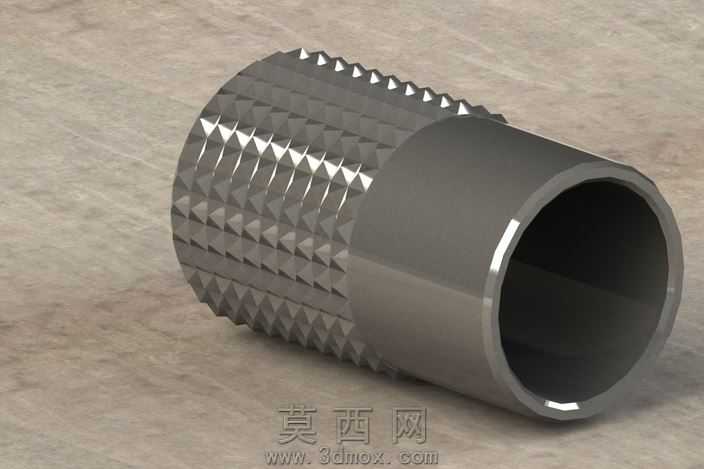

该作品为带滚花结构的空心套筒零件，采用三维建模软件完成全流程设计制作，核心亮点是通过挤压类建模方法实现滚花纹理的高效生成，区别于传统阵列、扫描等常规滚花建模路径，大幅简化了复杂网格状滚花的建模步骤，提升了特征生成的流畅度。建模阶段首先完成空心套筒的基础基体绘制，精准控制筒身的内外径尺寸、整体高度参数，保证基体结构的尺寸合理性，为后续滚花特征制作提供规整的基础载体。滚花部分采用挤压类建模逻辑，先绘制单组滚花齿形的闭合3D草图，通过特征挤压生成单个滚花齿单元，再通过规律的阵列排布，在筒身下部的指定区域生成连续均匀的金字塔形滚花齿结构，每一组齿形的凸起角度、齿间间距都经过参数化调整，保证纹理排布整齐无错位，齿形棱角清晰锐利，还原真实五金零件滚花的防滑纹理质感。材质与渲染环节，为筒身上部光滑区域赋予哑光深灰金属材质，调整材质的粗糙度、反光度参数，模拟钢制零件经过表面处理后的细腻哑光质感；滚花区域则通过材质参数微调，适当提升齿形棱角处的反光强度，凸显滚花结构的立体凹凸感，让光滑筒身与纹理区域形成鲜明的视觉对比。渲染时采用柔和的侧上方打光方案，让光线自然勾勒出滚花齿的轮廓层次，避免阴影过重掩盖纹理细节，同时通过环境光补光，让空心筒的内壁结构也能得到清晰呈现，整体渲染效果真实还原了金属机加工零件的质感。设计思路上，该建模方法跳出了传统滚花建模需要反复调整扫描路径、阵列参数的繁琐流程，通过挤压3D草图的方式快速生成滚花特征，不仅能够实现常规的网纹滚花效果，还可以通过调整草图轮廓、挤压参数，快速生成不同风格、不同齿形的滚花纹理，适配不同零件的防滑、装饰需求，为同类带表面纹理的五金零件建模提供了更高效的实现思路，兼顾了结构准确性与建模效率，最终成品的结构比例协调，滚花区域与光滑筒身的衔接自然，既满足零件的功能设计要求，也具备规整的视觉呈现效果。
