莫尔斯活塞发动机动力组件结构设计

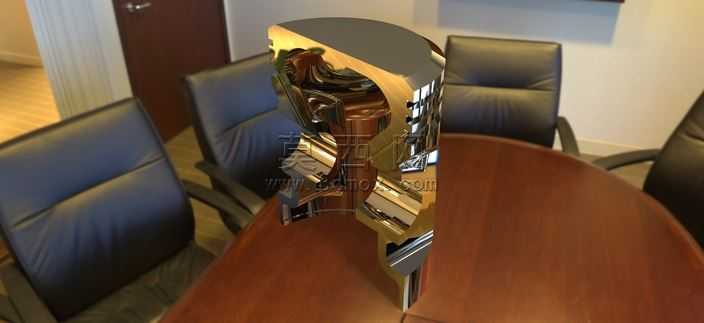

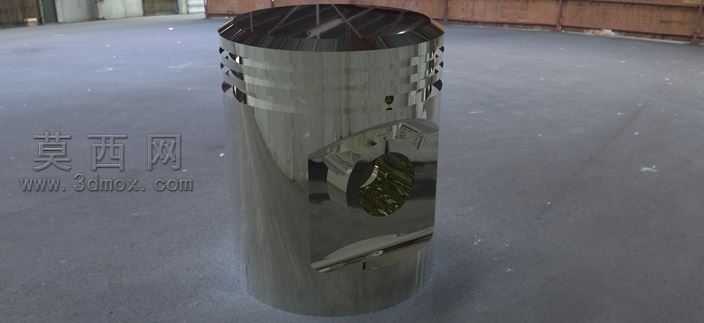

本款莫尔斯活塞三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循内燃机活塞的工程设计规范，完整还原了活塞的内部中空减重结构、外侧环槽密封结构、销座连接结构等核心功能部位。建模阶段首先通过草图绘制活塞的轴向截面轮廓，对活塞顶部的燃烧室凹腔、裙部的型线变化、环岸的高度尺寸进行精准约束，通过回转特征生成活塞的基础实体，再对活塞内部的空腔进行抽壳处理，在保证结构强度的前提下最大化降低活塞的往复运动质量，适配发动机高速运转的动力学需求。模型对活塞外侧的三道活塞环槽进行了精细化建模，分别对应气环与油环的安装位置，槽体的宽度、深度、倒角尺寸均参考行业通用设计标准，同时在活塞销座部位添加了加强筋结构，优化活塞受力时的应力分布，避免工作过程中出现应力集中导致的结构失效。渲染阶段采用金属铝合金材质模拟活塞的真实基材属性，调整材质的粗糙度、金属度参数还原铸铝活塞的哑光金属质感，对活塞的剖面区域添加了差异化的材质着色，清晰展示内部空腔的结构形态，场景采用柔和的漫反射光照，避免强反光遮挡结构细节，同时添加了轻微的环境遮蔽效果，强化各结构部位的层次感。设计过程中充分考虑活塞在发动机工作循环中的运动特性，对活塞裙部的型线进行了适配性优化，保证活塞在气缸内往复运动时的导向稳定性，降低侧倾带来的磨损与敲击风险，整体模型结构完整，尺寸参数符合工程应用逻辑，可用于发动机结构教学、运动仿真分析、零部件设计参考等场景，能够直观展示活塞的内部构造与设计要点，为相关动力组件的研发与学习提供精准的三维数字参考。
