带安装孔凸缘式法兰轴座结构设计

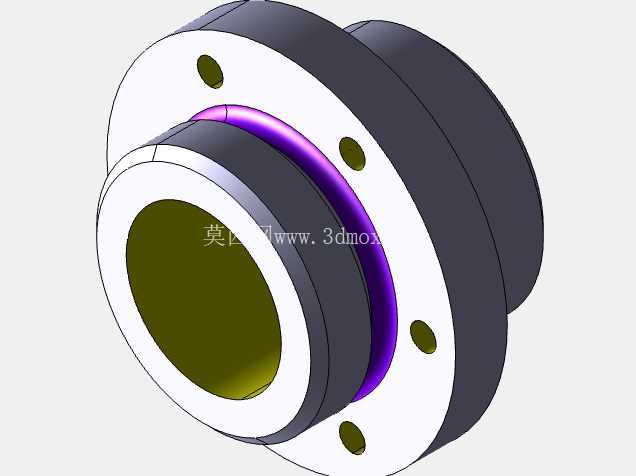

　　在常规的回转类传动机构装配场景中，这类带凸缘的法兰轴座是承担径向载荷、限定轴系轴向窜动的核心支撑构件，常见于中小型动力传输单元、轻工输送设备的端部定位工位，也可作为小型旋转工装的基座连接件使用。从实际装配逻辑来看，该零件的核心功能是为穿入中心通孔的回转轴提供稳定的支撑基准，同时通过法兰盘上的均布安装孔实现与设备安装面的刚性固定，中间凸台的台阶结构一方面可以适配对应规格的轴承外圈定位，另一方面能够在装配时形成轴向限位，避免轴承在运行过程中出现轴向窜动，影响传动精度。

　　设计这类零件时，首先要明确中心通孔的尺寸公差，因为该孔是与轴承外圈或者轴套配合的核心基准面，公差等级通常选IT7级，表面粗糙度需要控制在Ra1.6以内，才能保证配合面的贴合度，减少运行过程中的磨损。法兰盘上的安装孔采用圆周均布的设计逻辑，是为了让螺栓锁紧时的压紧力均匀分布在整个安装接触面上，避免局部应力集中导致法兰盘变形，孔位的位置度公差需要控制在0.1mm以内，保证与安装基座上的螺纹孔能够顺利对位，不会出现装配干涉。中间的环形凹槽结构，主要是为了容纳密封圈或者润滑脂，在有防尘、防漏油需求的使用场景下，可以在凹槽内嵌入O型密封圈，阻挡外部粉尘进入配合面，同时留存少量润滑脂降低配合面的磨损速率，延长零件的维护周期。

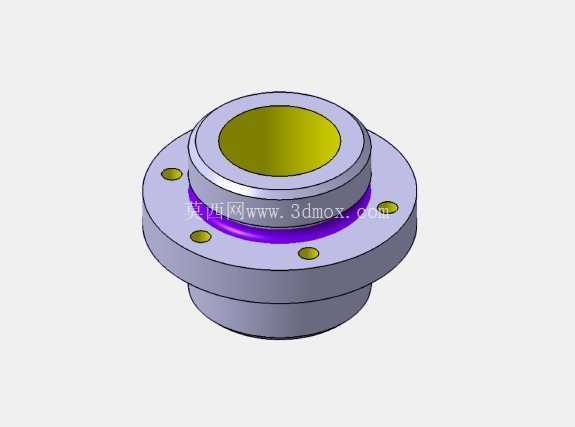

　　从安装边界来看，该零件的轴向安装尺寸由底部圆柱段、中间凸缘、顶部凸台的三段轴向长度共同决定，底部圆柱段通常需要嵌入安装基座的定位沉孔内，实现装配时的快速径向定位，减少装配时的找正时间，凸缘的下表面是主要的安装贴合面，平面度公差需要控制在0.05mm以内，保证锁紧后整个零件与安装面完全贴合，不会出现倾斜导致轴系回转中心偏移。顶部凸台的外径尺寸需要与端盖或者外部防护件的内孔尺寸匹配，形成完整的封闭防护结构。

　　建模过程中，需要先以中心轴线为基准绘制回转截面草图，通过回转命令生成零件的主体轮廓，之后在法兰盘端面上绘制安装孔的中心定位圆，按照均布角度阵列生成所有安装孔，再通过拉伸切除命令生成中间的密封凹槽，最后对所有锐边进行倒圆角处理，避免装配时划伤操作人员，同时减少应力集中点，提升零件的抗疲劳强度。需要注意的是，中心通孔与各台阶端面的垂直度公差需要严格控制，因为该垂直度直接决定了安装后回转轴的回转精度，如果垂直度超差，会导致轴系运行时出现径向跳动，加剧轴承磨损，产生异常振动和噪音。

　　在实际选型应用时，需要根据所支撑轴的额定径向载荷核算法兰盘的厚度以及安装孔的数量、孔径大小，确保螺栓锁紧后的压紧力能够抵抗运行过程中的载荷冲击，避免法兰盘变形或者螺栓断裂。对于有耐腐蚀需求的使用场景，可以在零件表面做镀锌或者阳极氧化处理，提升零件的环境适应能力；对于重载工况，则可以选用45号钢调质处理后再进行机加工，保证零件的整体强度满足使用要求。
