基于2D布局的法兰轴类零件三维结构设计

　　这类带安装法兰的轴类零件，常应用在动力传输单元的输出端衔接位置，既承担扭矩传递的核心功能，也通过法兰端的均布螺栓孔实现与相邻壳体、传动组件的刚性固定，在中小型减速设备、动力输出模组、泵类连接端都能见到同结构构件的应用。实际选型适配时，首先要确认法兰端的安装孔位分度圆直径，这一尺寸直接决定零件能否与现有安装基座匹配，孔位数量与单孔直径要适配对应规格的连接螺栓，避免出现安装错位、螺栓无法穿入的问题；轴段部分的阶梯尺寸要匹配配套轴承、密封件、传动轮的内孔公差，不同轴段的轴肩高度要满足对应装配件的轴向定位要求，不能出现轴肩过高导致轴承无法装靠、或是轴肩过低无法实现轴向限位的问题。

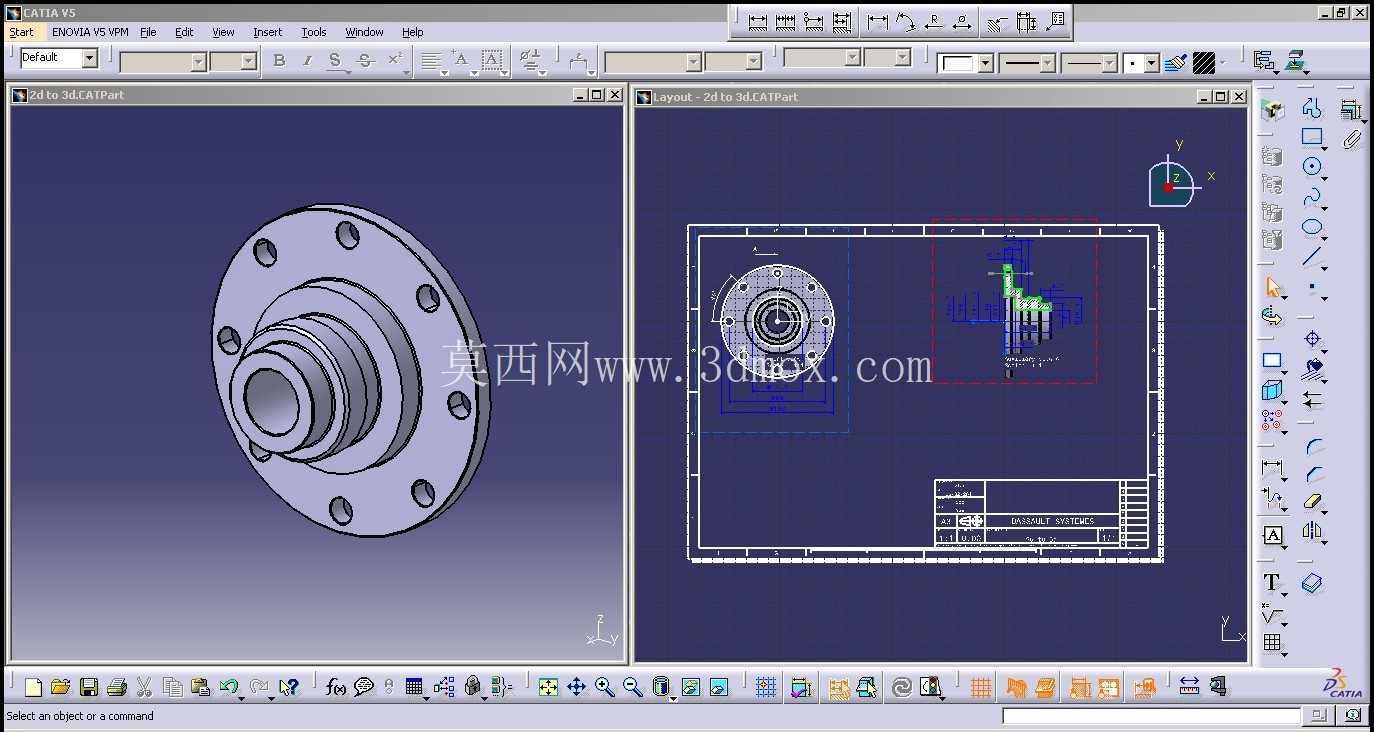

　　设计过程中采用2D布局先行的思路，是因为这类零件的装配约束关系较多，先在2D环境下绘制整体布局轮廓，把相邻装配件的边界尺寸、避让空间、装配干涉区域提前标注清楚，能大幅减少后续三维建模阶段的反复调整工作量。先确定法兰端面作为轴向定位基准，所有轴段的长度尺寸、径向尺寸都从这个基准出发标注，保证加工时的尺寸链闭环，避免累积误差影响最终装配精度。法兰盘的厚度要结合实际受力情况核算，连接螺栓的预紧力、轴端传递的径向载荷都会作用在法兰端面上，厚度不足容易出现法兰变形，导致连接面密封失效、传动同轴度超差；轴端的中心孔结构要适配加工时的装夹要求，长轴段的同轴度公差要根据实际转速要求设定，高转速工况下还要做动平衡校核，避免运行时出现异常振动。

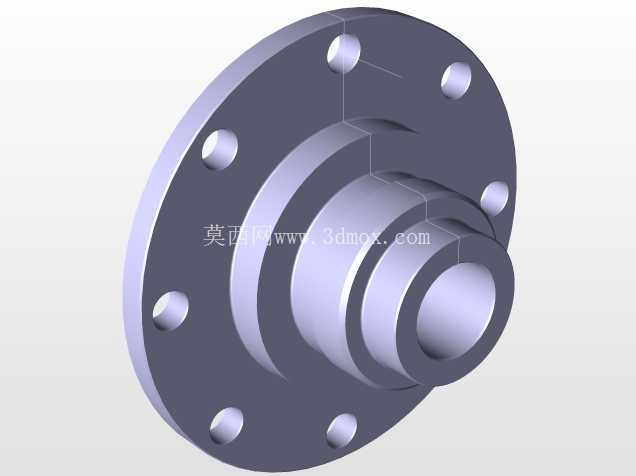

　　从结构细节来看，法兰端的安装孔采用沉孔设计时，要确认沉孔深度能容纳螺栓头，保证连接后螺栓头不突出法兰端面，避免与相邻装配面产生干涉；轴段上的退刀槽、密封槽位置要对应配套密封件、锁紧螺母的安装位置，槽宽与槽深尺寸要符合标准件的安装要求，不能随意设定非标尺寸导致后续配件采购困难。不同轴段之间的过渡圆角要根据应力集中系数选取，承受交变扭矩的工况下，过小的过渡圆角容易在轴肩位置产生应力集中，长期运行会出现疲劳断裂的风险。建模时从2D布局轮廓直接生成三维实体，能保证2D阶段确定的装配边界完全映射到三维模型中，法兰端面到各轴肩的距离、各轴段的直径公差、安装孔的位置度都和前期布局完全一致，不需要在三维环境下重新核对装配关系，也能直接从三维模型生成符合加工要求的工程图，标注的尺寸基准和2D布局阶段保持统一，减少加工人员的识图难度。

　　实际应用中这类零件还要考虑安装后的维护空间，法兰端的螺栓安装位置要预留足够的扳手操作空间，不能出现螺栓拧装时工具与周边结构干涉的情况；轴端如果需要安装传动键，键槽的位置要对应传动件的键槽方位，键槽的深度与长度要符合平键的标准规格，保证扭矩传递的可靠性。如果是应用在有密封要求的工况下，对应安装密封圈的轴段表面粗糙度要满足密封件的要求，表面过于粗糙会加速密封圈磨损，导致密封失效漏油。整体结构设计没有多余的冗余结构，所有尺寸都围绕装配需求、受力需求、加工工艺性设定，既满足实际使用的强度刚度要求，也兼顾加工时的工艺可行性，不会出现无法加工、或是加工成本过高的异形结构。
