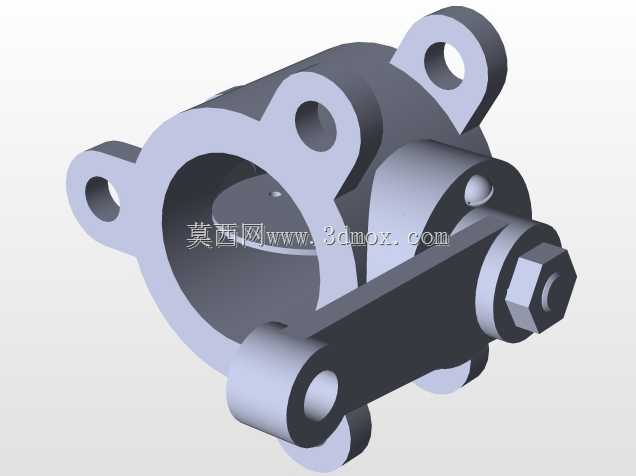

对夹式蝶阀阀体及驱动组件结构设计

这款蝶阀结构主要面向中低压给排水、暖通循环水、普通化工介质输送管路场景设计，适配公称通径常规区间的管路截断与流量调节需求，相比同通径闸阀、截止阀，结构长度更短，安装占用空间更小，适配空间局促的管廊、设备夹层内的管路布设。从功能实现逻辑来看，该结构采用偏心密封设计思路，阀板旋转轴偏离密封面中心，开启过程中阀板密封面能快速脱离阀座密封面，大幅降低启闭过程中的密封面摩擦损耗，相比中线蝶阀密封寿命更长，可耐受更高的管路工作压差。驱动端采用摇臂式手动驱动结构，摇臂与阀杆采用扁方加锁紧螺母的连接形式，无额外传动间隙，启闭力矩传递直接，手动操作时手感反馈清晰，可通过配套手柄或执行器连接块实现90度旋转完成全开到全关的动作，也可根据现场控制需求加装气动、电动执行器实现远程自动控制，适配不同自动化等级的管路系统。安装边界上，三个带安装孔的耳式法兰凸缘与阀体一体铸造成型，安装孔位尺寸匹配通用对夹式蝶阀的法兰对接标准，安装时无需在管路侧额外配置对夹法兰的长螺栓跨接，直接通过螺栓将阀体与管路法兰锁紧即可，安装对位难度低，后期维护拆卸时不会影响管路其他段的固定状态。结构设计上充分考虑了组装工艺性，阀杆与阀体的配合部位设置有轴套安装位，可填充聚四氟乙烯或铜质轴套降低转动摩擦，同时轴套可作为易损件单独更换，无需整体报废阀体；阀板与阀杆采用销钉固定连接，组装时可从阀体一侧依次装入阀板、阀杆、轴套、密封件后再安装驱动侧端盖，组装过程无需额外工装定位，各配合面公差按IT7级精度控制，组装后密封面贴合均匀，无偏磨隐患。实际工况使用中，该结构的流道设计为直通式，阀板全开时流阻系数仅为0.2左右，介质流经时压力损失小，适合大流量输送的管路场景；阀体外部的加强筋沿法兰凸缘到阀杆安装座方向布设，在不增加过多壁厚的前提下提升了阀体整体刚性，可承受管路通水时的水锤冲击，避免长期使用后阀体变形导致的密封泄漏问题。
