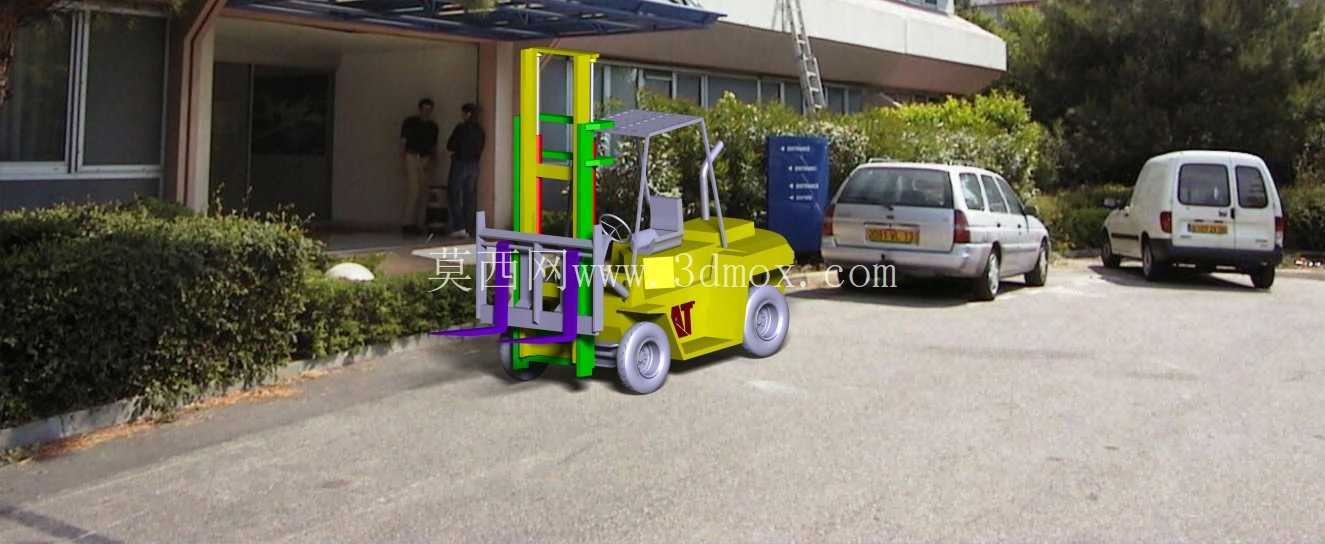

小型内燃平衡重式叉车三维结构设计

　　本次完成的三维结构设计针对厂区内部短距离物料转运场景，这类设备广泛应用于生产车间工位间物料周转、仓储库区货物堆垛、装卸货月台的托盘转运作业，是离散制造厂区、物流仓储节点内不可或缺的场内搬运装备，区别于长距离运输车辆，其作业半径通常覆盖厂区内部硬化路面，无需上路行驶，对转向灵活性、狭小空间通过性有明确要求。设计过程中首先梳理了实际作业的核心需求：额定载荷覆盖常规1吨级托盘货物，起升高度满足两层标准货架堆垛要求，整车转弯半径控制在2米以内，适配厂区内常见的1.8米宽通道通行需求。

　　整体结构采用传统平衡重式布局，后部配置的铸铁平衡重块用于抵消前部货叉载荷带来的前倾力矩，无需额外支撑腿即可完成作业，适配无底部间隙的单面托盘使用场景，避免了前移式叉车对托盘类型的限制。门架部分采用两级伸缩结构，内外门架通过槽钢导轨配合滚轮实现滑动，起升油缸布置在门架中部，链条通过滑轮组带动货叉架实现升降，空载起升速度控制在每秒0.2米左右，避免过快起升带来的货物晃动，门架前倾角度设计为6度、后倾角度为12度，前倾便于货叉快速插入托盘间隙，后倾可在行驶过程中固定货物防止滑落。

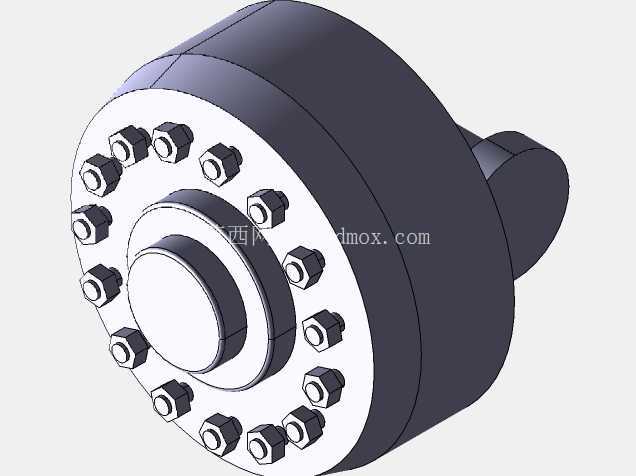

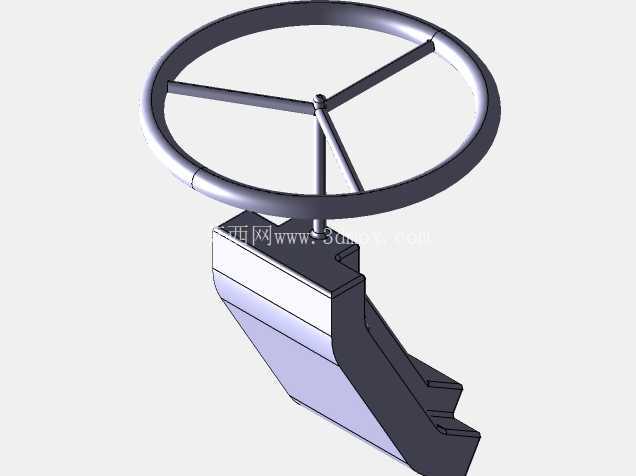

　　动力单元布置在车身中部座椅下方，采用内燃式动力布局，预留了发动机、液压泵、燃油箱的安装空间，液压系统管路沿车架内侧布置，避开轮胎运动轨迹与人员操作区域，转向系统采用后轮转向结构，转向桥通过横拉杆连接转向油缸，实现小角度转弯，前轮作为驱动轮，搭配宽幅工业实心轮胎，适配厂区硬化路面的碎石、接缝等复杂路况，避免充气轮胎易被扎破的运维问题。车身外覆盖件采用薄板冲压结构，预留了散热格栅开口，为动力单元提供足够的进风散热面积，座椅位置设计在车身中部靠后区域，操作视野可覆盖前部货叉尖端与门架起升全过程，操作踏板按照常规工业车辆布局设置离合、制动、油门，操作手柄集中布置在座椅右侧，包含起升、倾斜、换挡操作功能，减少操作人员的动作幅度。

　　外形尺寸方面，整车总长（含货叉）控制在2.8米，总宽1米，总高（门架收回状态）2米，可通过厂区常见的2.2米高防火门，货叉标准长度为0.9米，适配国标1200*1000标准托盘，最小离地间隙设计为100毫米，可顺利通过厂区内常见的50毫米高减速带，不会出现底盘剐蹭问题。安装边界上，整车车架采用焊接箱型结构，所有部件的安装孔位均按照通用工业叉车的配套标准设计，门架与车架的连接销轴采用40Cr材质，配合自润滑轴承减少日常维护频次，平衡重块通过螺栓固定在车架尾部，拆卸后可方便对后部动力单元进行检修，液压油箱布置在车架右侧，容积满足全行程起升10次的油量需求，加油口位置预留在车身侧面，无需掀开护板即可完成液压油补充。设计过程中对整车的重心位置进行了反复校核，满载状态下整车重心始终落在前后轮支撑四边形内部，即使在最大起升高度、门架最大前倾角度下也不会出现前倾失稳问题，同时对轮胎接地比压进行了核算，确保在常规厂区水泥路面行驶时不会压坏路面面层，转向限位结构采用刚性挡块配合橡胶缓冲垫，避免转向到极限位置时出现金属碰撞异响。
