平衡重式电动仓储搬运叉车结构设计

　　本次呈现的平衡重式电动叉车三维结构，核心面向室内仓储、窄通道生产车间的物料堆垛与转运场景，区别于大吨位内燃叉车，该款车型的转弯半径控制在1.8米以内，适配1.2米标准巷道的作业需求，可完成最高3米堆高的托盘货物存取作业。从实际作业逻辑出发，前端货叉采用标准1070mm叉长、100mm叉宽的通用规格，叉距可通过侧移机构在200-800mm区间调节，适配国标12001000mm、11001100mm两类通用托盘的叉取需求，货叉根部的起升链条采用双排套筒滚子链结构，配合门架的两级伸缩导轨，可在静止状态下完成货叉的垂直起升，避免起升过程中货物出现水平偏移。

　　车身部分采用后置平衡重的布局逻辑，将驱动单元、配重块集成在车身尾部，抵消前端货叉满载举升时的前倾力矩，额定载重设定为1.5吨，满载状态下整车纵向稳定系数不小于0.4，符合工业车辆安全规范要求。驾驶舱采用半开放顶棚设计，顶棚高度距离地面2.1米，可在常规仓库的消防喷淋、照明管线下方顺利通行，舱内操作空间预留了0.8米的横向宽度，满足操作人员站立或坐姿操作的空间需求，四周的透明护板采用聚碳酸酯材质，既保证视野通透，又能避免货物意外坠落对操作人员造成冲击。

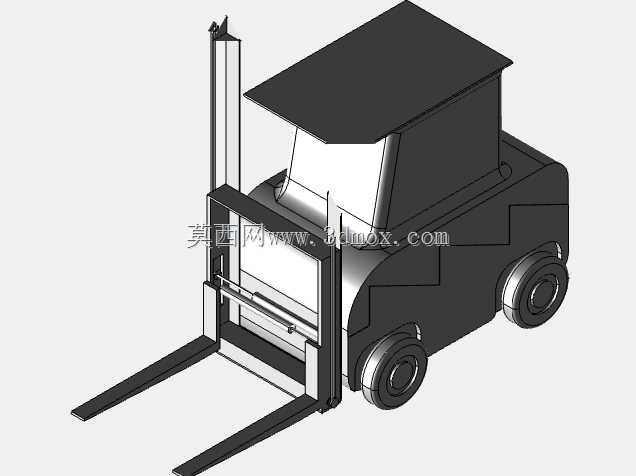

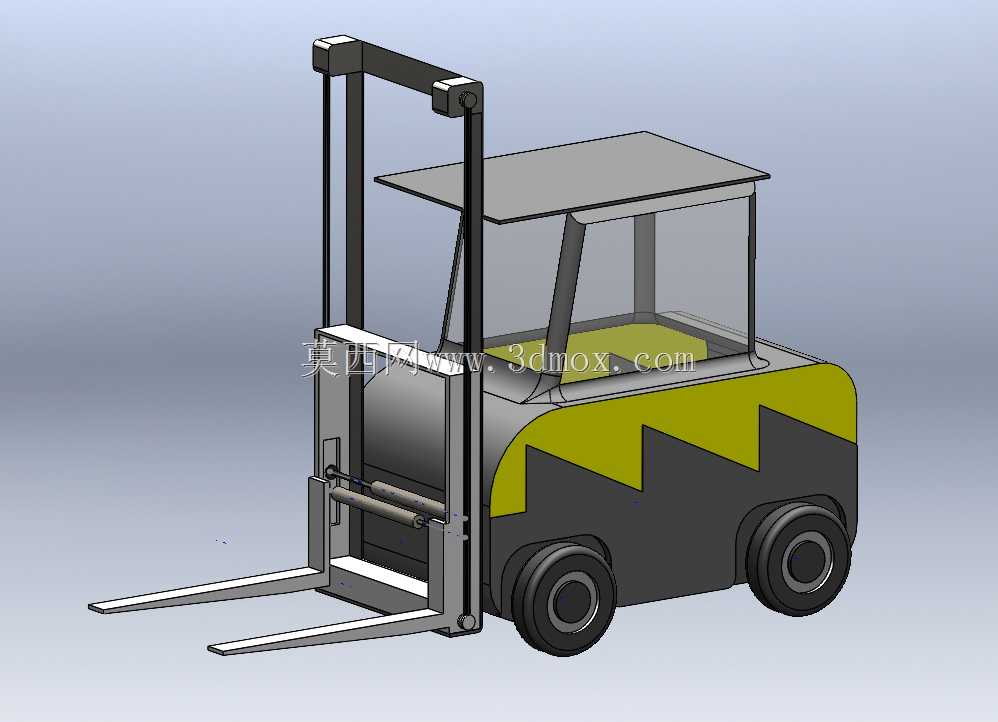

　　行走系统采用四轮布局，前轮为驱动轮，单轮直径300mm，采用实心橡胶轮胎，适配仓库环氧地坪、水泥地面的行驶需求，后轮为转向轮，转向角度最大可达85度，配合差速驱动结构实现小半径转向，整车最高行驶速度控制在5km/h，符合室内作业的安全速度要求。车身侧面的黄黑警示涂装按照工业安全标识规范设置，斜向条纹宽度为150mm，在车间光线环境下具备足够的辨识度，提醒周边作业人员注意避让。

　　从建模逻辑来看，该模型将整车拆分为门架总成、货叉总成、车身框架、驾驶舱、行走轮系、护顶架六个独立子装配体，各部件之间的装配约束完全还原实际装配关系：门架与车身前端通过铰接支座连接，预留了门架前倾6度、后倾12度的倾斜角度调节行程，便于货叉叉取货物时的角度调整；护顶架通过螺栓连接固定在车身框架上方，安装孔位与实际生产中的螺栓规格一一对应，可直接导出用于生产的装配工程图。

　　尺寸边界方面，整车总长（含货叉）2.6米，不含货叉的车身长度1.53米，总宽1.1米，护顶架顶部距地面高度2.1米，门架回落状态下总高2米，完全适配标准2.4米净高的仓库通道通行需求，不会与常规仓库的横梁、管线发生干涉。在实际选型应用中，该结构可作为轻型电动叉车的基础设计框架，根据不同载重需求调整平衡重重量、门架型材厚度，也可根据冷库、防爆车间等特殊作业场景更换对应的轮胎、电气元件，拓展不同场景的适配性。

　　细节设计上，货叉前端做了30度的倒角处理，便于快速对准托盘插孔，减少叉取过程中对托盘的碰撞损伤；门架的导轨接触面预留了0.5mm的间隙，用于安装耐磨衬板，降低长期升降作业的磨损量；车身尾部预留了电池舱的安装空间，可适配48V铅酸电池或锂电池组，电池舱采用抽拉式结构，便于日常维护与电池更换。整车的重心位置在空载时位于前后轮轴线中点偏后100mm处，满载举升到最高位置时，重心仍落在前后轮支撑面的稳定三角形范围内，保证作业过程中的抗倾覆稳定性。
