工业叉车防护式格栅顶盖结构设计

　　在厂区仓储、物流转运、港口装卸这类高频作业场景里，叉车作为核心的场内搬运设备，其驾驶室顶部的防护结构直接关系到作业人员的操作安全，本次设计的格栅式叉车顶盖，就是针对这类作业场景下的落物防护需求开发的结构件。不同于全封闭的金属盖板，格栅式结构在保证防护强度的前提下，能大幅降低顶部结构的自重，同时不会遮挡驾驶员向上观察货叉举升状态的视线，尤其适合高位堆垛、窄巷道作业这类需要频繁观察上方货物状态的工况。从结构功能来看，这款顶盖的核心作用是抵御作业过程中意外坠落的小件货物、包装碎屑、厂区高空坠物对驾驶室的冲击，同时兼顾顶部的通风与采光效果，避免全封闭顶盖带来的驾驶室闷热、上方视野盲区过大的问题。

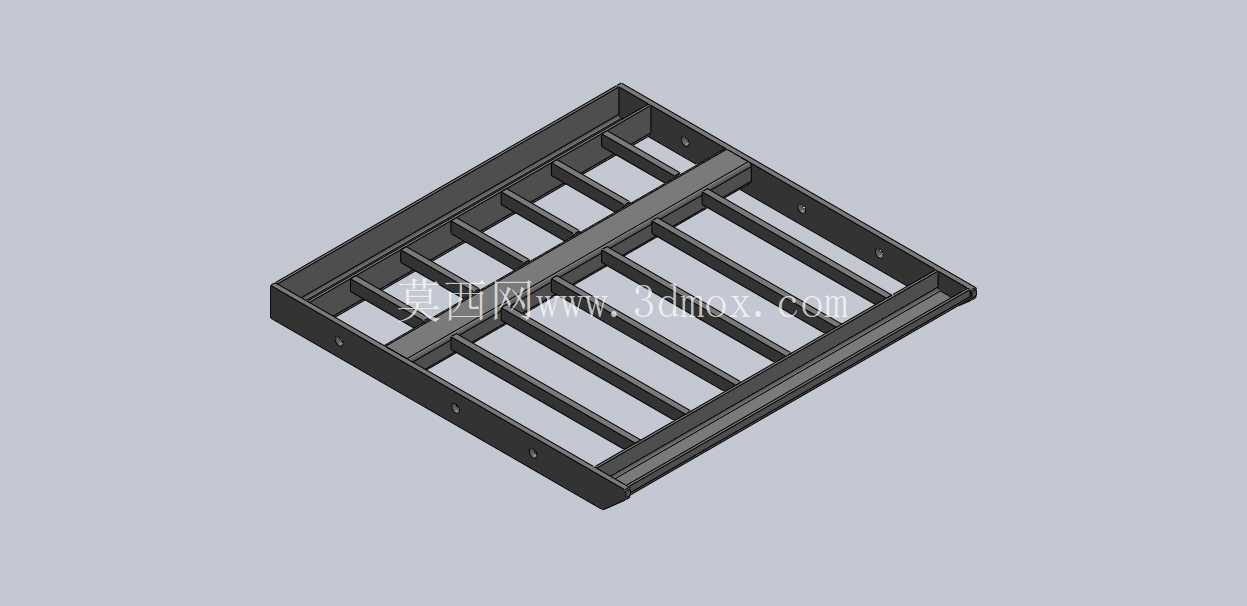

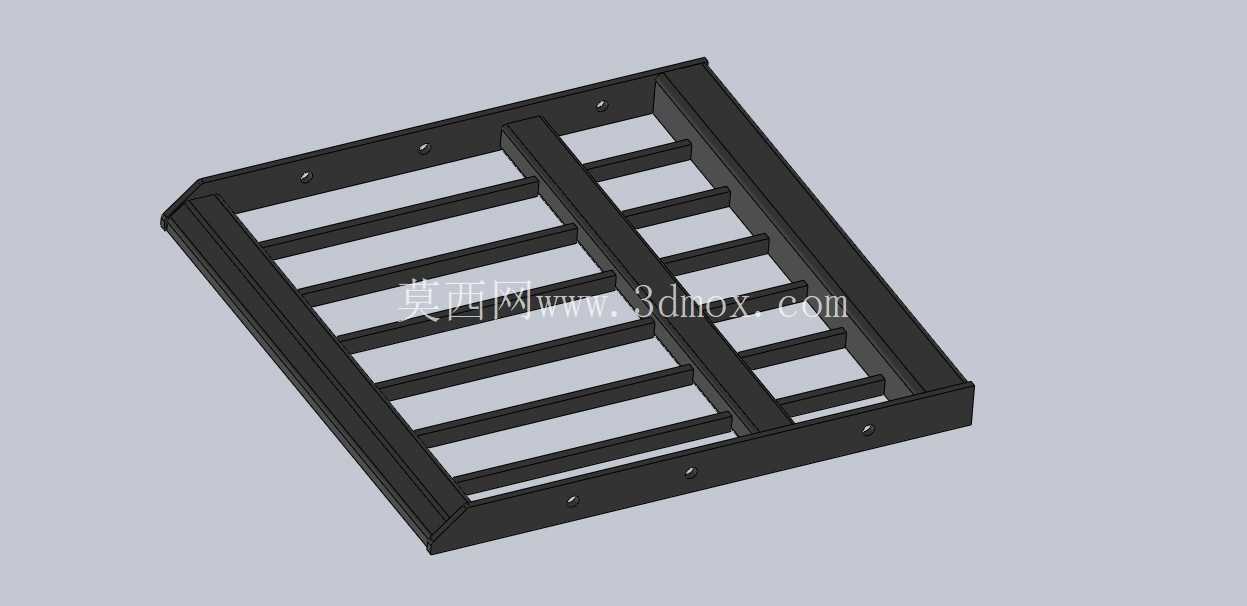

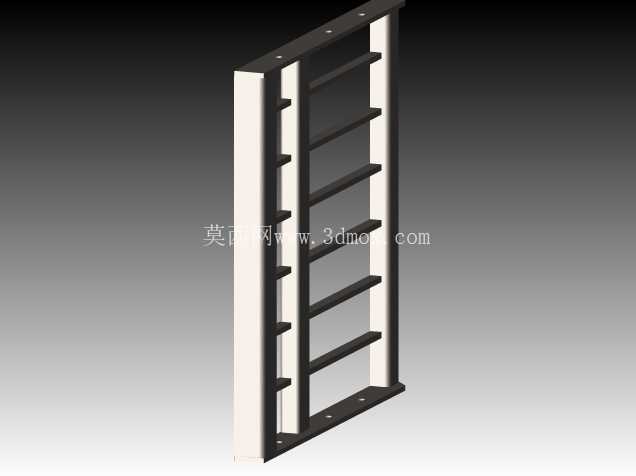

　　设计过程中首先确定了安装边界，整体框架采用等边角钢弯折成型的围边结构，围边上预留的安装孔位完全匹配现有主流吨位内燃叉车、电动平衡重式叉车的驾驶室顶部安装支座，不需要对原有驾驶室结构做额外改孔焊接，可直接替换原有老化损坏的顶盖，也能作为出厂标配防护件适配新造车。格栅部分采用双纵梁加多道横向肋条的排布方式，纵梁设置在顶盖中部偏两侧的位置，刚好对应下方驾驶室的顶部加强筋位置，能将格栅受到的冲击载荷直接传递到驾驶室主框架上，避免局部受力变形；横向肋条的间距经过反复校核，既保证成年人手掌无法穿过间隙，满足安全防护的间隙要求，又不会因为肋条过密遮挡视线，肋条与外框、纵梁之间采用满焊连接，所有焊接位置都做了焊后打磨处理，避免应力集中导致的焊缝开裂。

　　外形尺寸上，整体采用前窄后宽的梯形轮廓，完全贴合驾驶室顶部的外轮廓，前端探出长度刚好覆盖驾驶员头部正上方区域，后端延伸至驾驶室后部的配重上方位置，不会超出车身外廓影响叉车在窄通道的转弯通过性，顶盖整体带有微小的后倾角度，雨天作业时落在顶盖上的雨水会顺着倾斜面流向车尾方向，不会顺着前边缘滴落到前挡风玻璃上影响驾驶视线。考虑到叉车作业场景中可能存在的磕碰、剐蹭，整个顶盖的边缘都做了圆弧过渡处理，没有尖锐的外凸棱角，避免人员上下车时被划伤，表面采用喷塑处理，耐厂区内的油污、灰尘腐蚀，日常维护只需要用高压气枪吹扫格栅间隙的积尘即可，不需要频繁做防腐处理。

　　在载荷校核阶段，按照工业车辆护顶架的相关标准要求，对格栅的静载承载能力做了模拟验证，在1.5米高度坠落10kg标准载荷块的冲击工况下，格栅的最大变形量控制在20mm以内，不会出现肋条断裂、整体脱落的情况，同时格栅的镂空率控制在60%左右，相比同尺寸的钢板顶盖减重近40%，不会因为加装顶盖导致整车重心过度升高，影响叉车的侧倾稳定性。另外在安装点位的设计上，所有安装孔都采用长圆孔设计，能抵消驾驶室焊接过程中产生的安装位尺寸误差，降低现场安装的对位难度，安装时只需要用标准螺栓配合减震胶垫固定即可，胶垫能过滤叉车行驶过程中车架传递到顶盖的振动，避免长期振动导致螺栓松动、焊缝疲劳开裂的问题。不同于部分采用圆管做格栅的顶盖结构，这款顶盖的肋条采用扁钢材质，扁钢的平面朝向驾驶室内部，即使肋条受冲击产生变形，变形方向也是朝向外侧，不会向内凸起伤及驾驶室内的操作人员，结构的安全冗余更高。针对冷库、粉尘车间这类特殊作业场景，格栅的间隙尺寸也做了优化，既不会让较大的冰块、粉尘结块坠落到驾驶室，也不会因为间隙过小导致积冰、积尘堵塞格栅，影响通风效果。
