手动杠杆式机械夹持吊具结构设计

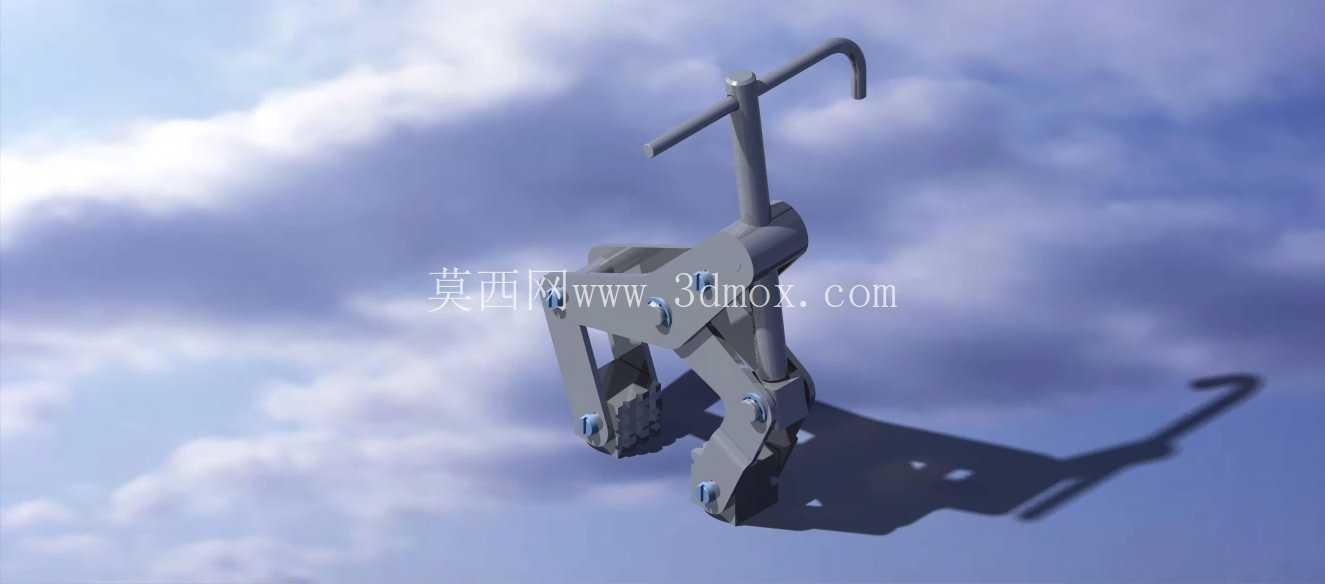

　　这款手动杠杆式夹持吊具，核心应用场景集中在小吨位工件的短距离转运、工位间吊装传递环节，尤其适配变压器铁芯叠片、小型金属结构件、规则块状工件的垂直起吊与水平移位作业，在机加工车间上下料、仓储小件周转、装配工位工件对位这类不需要大吨位起重设备的场景下，能替代人工徒手搬运，降低作业人员的劳动强度，同时避免工件脱手造成的磕碰损伤与安全隐患。从功能特性来看，该夹钳采用纯机械杠杆增力结构，无需外接气源、电源或液压动力源，完全依靠手动扳动上部的操作杆实现夹爪的开合与锁紧，当操作杆向上扳起时，中部的连杆机构带动两侧对称布置的夹爪同步向内收拢，接触工件表面后，随着起吊拉力的施加，杠杆结构会自动产生增力效果，工件重量越大，夹爪对工件的加持力就越强，从结构原理上杜绝了起吊过程中夹爪松脱的风险，当工件放置到指定位置、吊具拉力卸载后，反向扳动操作杆即可带动夹爪张开，完成松脱动作，整个操作流程不需要额外的锁紧配件，单人即可完成全部操作。

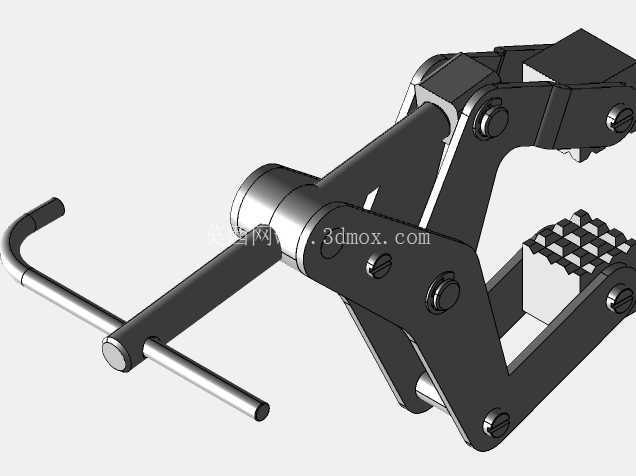

　　设计思路上，整体采用对称式连杆布局，所有铰接点均配置销轴连接，保证两侧夹爪的运动同步性，避免单侧受力导致的工件偏斜脱落；上部的吊钩结构做了圆弧过渡处理，适配常规起重吊钩、吊环的连接尺寸，不需要额外制作转接接头；夹爪的加持面做了防滑齿形结构，增大与工件表面的摩擦力，针对不同硬度的工件，还可以在夹爪内侧加装橡胶、铜质垫片，避免加持力过大在工件表面留下压痕，适配精加工表面工件的转运需求。

　　从安装边界与尺寸适配来看，该夹钳的最大张开距离可覆盖常规小型块状工件的尺寸范围，夹爪的收拢行程预留了足够的冗余量，即使工件尺寸存在小幅公差波动，也能可靠夹持；整体结构的重心与上部吊钩的起吊点处于同一垂直线上，起吊过程中不会出现工件倾斜、打转的问题，保证转运过程的稳定性；所有受力杆件均采用等强度设计，在满足额定起吊载荷强度要求的前提下，尽可能缩减结构整体重量，降低操作时的劳动强度，铰接位置的销轴做了淬火处理，提升耐磨性能，延长结构的使用寿命，日常维护仅需要定期在铰接点加注润滑脂，检查销轴的磨损情况即可，不需要复杂的维保流程。

　　在实际使用过程中，这类手动夹钳的适配性极强，除了常规的金属工件转运，更换不同形状的夹爪头之后，还可以适配圆柱形工件、异形管件的夹持作业，不需要对整体连杆结构做大幅改动，仅需要更换夹爪末端的加持模块，就能拓展不同的使用场景；结构上没有复杂的弹性零件、易损配件，长期使用的故障率极低，即使在多粉尘、少量油污的车间环境下，也能可靠动作，不会因为杂物卡滞导致机构失效。
