星型布局多缸径向航空动力装置结构

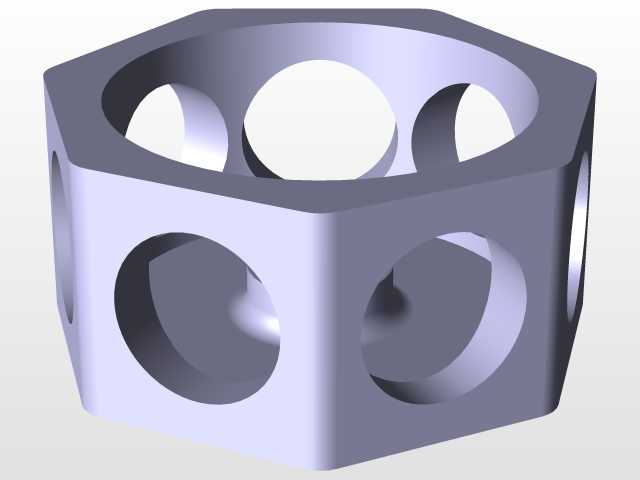

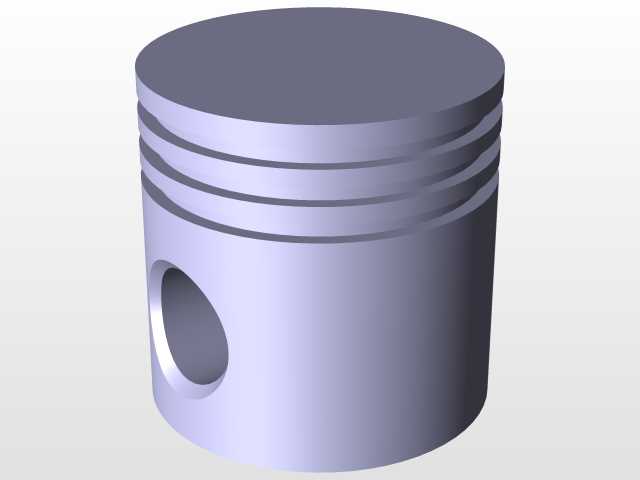

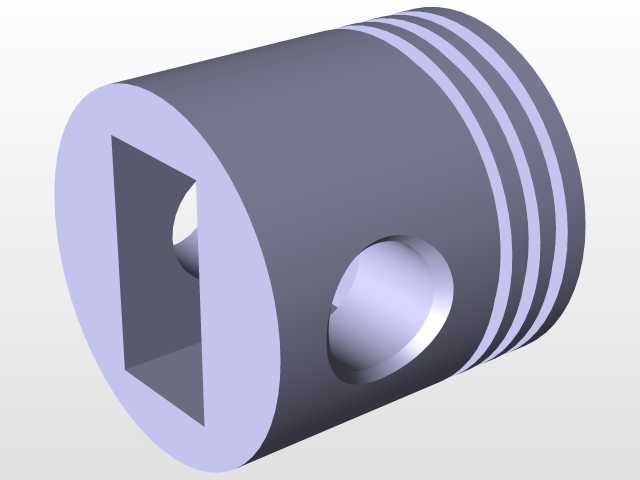

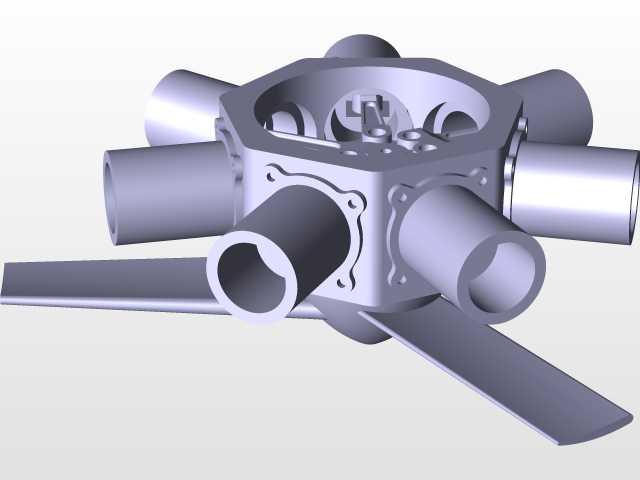

这类星型布局的多缸径向动力结构，最早在轻型通航飞机、早期螺旋桨战机上得到大规模应用，相比直列、V型动力布局，它能在更小的机头迎风截面内布置更多做功缸体，曲轴长度更短，整机自重控制表现更优，很适合对机头尺寸、自重冗余要求严苛的轻型航空场景，部分小型通航旋翼机型、自制实验类飞行器也会选用这类结构作为核心动力源。从结构设计逻辑来看，所有做功缸体围绕中心曲轴箱呈放射状均匀排布，每个缸体的轴线都垂直于动力输出轴的轴线，这种排布能让每个缸体的做功冲程更均匀地叠加到输出轴上，动力输出的平顺性比同缸数的直列结构更好，不需要额外加装大尺寸的平衡轴来抵消往复惯性力，能进一步压缩整机的结构重量。中心曲轴箱采用一体化的铸铝基体设计，周边预留的缸体安装止口有严格的同轴度公差要求，每个止口的定位端面都和中心曲轴安装孔保持垂直，避免缸体安装后出现活塞偏磨、密封失效的问题，缸体和曲轴箱的连接位置设计了加强筋结构，沿着缸体受力方向延伸，能承受活塞往复运动带来的交变冲击载荷，不会在长期高转速运行下出现连接位置开裂的问题。前端的桨叶安装座直接和曲轴输出端做刚性连接，安装法兰上预留的螺栓孔位匹配通用的轻型螺旋桨安装规格，桨叶的延伸角度经过动平衡校核，和后方缸体的散热间隙保持在合理区间，运行时桨叶带动的气流能直接扫过所有缸体的散热鳍片，不需要额外加装复杂的液冷管路就能满足持续运行的散热需求，这也是这类径向结构在轻型航空场景下长盛不衰的核心原因之一。做三维结构设计时，要重点把控每个缸体的周向角度公差，相邻缸体之间的管路避让空间要留足，燃油管路、润滑管路的走向要沿着缸体外侧的加强筋排布，避免和运动部件出现干涉，曲轴箱内部的润滑油道要做等阻设计，保证每个缸体的活塞销、连杆小头都能得到充分润滑，安装边界上，整机的最大径向尺寸要匹配轻型飞机的机头整流罩内径，输出轴的伸出长度要和桨叶的安装沉孔深度匹配，后端的安装支架点位要和机身防火墙的固定点位一一对应，不需要额外做转接结构就能完成装机固定。这类结构的零部件通用化程度较高，缸体、活塞、连杆组件都可以实现同规格互换，后期维护时不需要针对单个缸体定制特殊配件，日常检修只需要拆开单个缸体的缸头就能完成气门、活塞环的检查更换，维护成本比同功率级的其他布局动力装置更低。
