小型运载火箭弹体结构三维造型设计

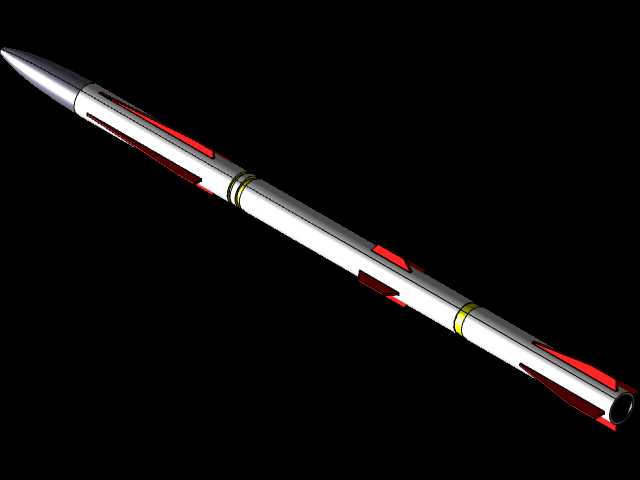

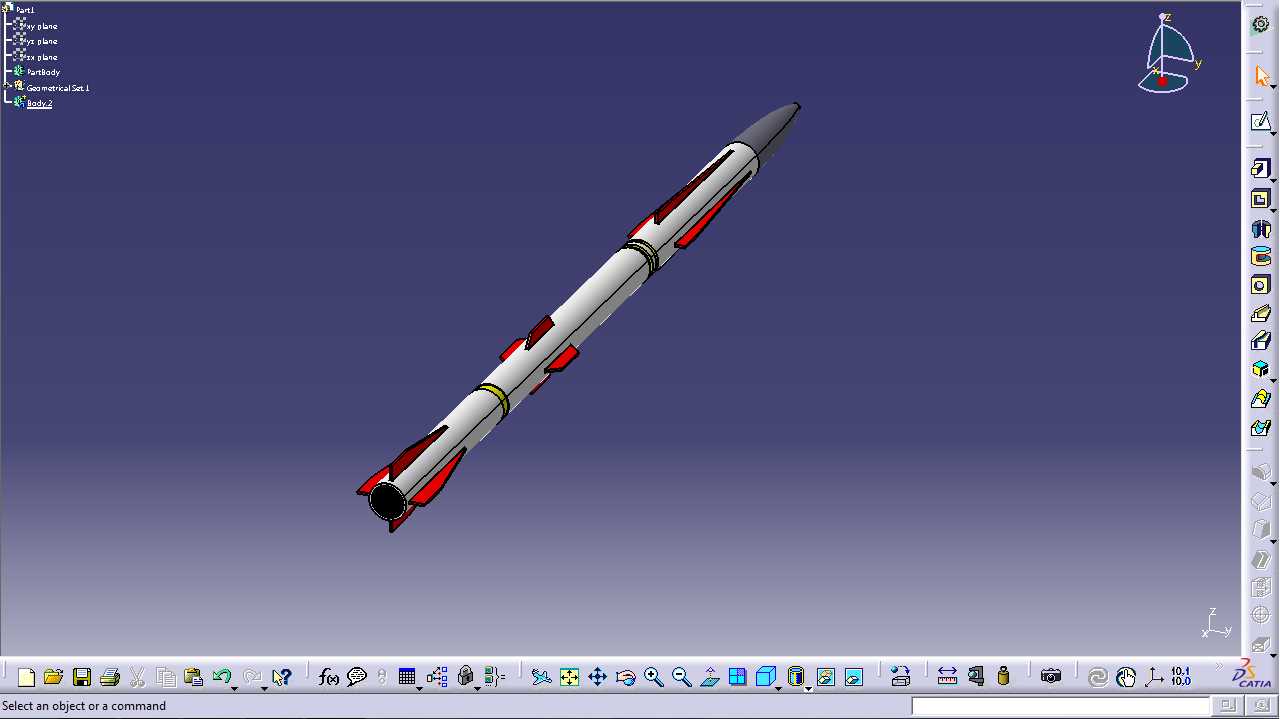

该弹体结构造型主要面向航空航天装备结构教学、概念方案推演场景使用，可作为防务装备展示、初级飞行器结构设计参考的具象化载体，帮助结构设计人员快速梳理旋成体类飞行器的布局逻辑。从实际功能层面看，该造型还原了战术导弹典型的气动布局特征：头部采用适配超音速飞行的尖锥形整流罩线型，可有效降低高速飞行过程中的波阻，弹身主体为等直径圆柱段，为内部战斗部、制导组件、动力装置预留充足的安装空间，弹身周向对称布置的四片尾翼，可在飞行过程中提供稳定的气动阻尼，避免弹体出现滚转、偏航失稳的情况，尾部收敛段衔接动力喷管结构，匹配固体火箭发动机的安装边界。设计过程中优先遵循旋成体类飞行器的布局逻辑，首先确定弹体长径比参数，将整体长径比控制在12:1区间，兼顾飞行稳定性与内部容积利用率，头部锥段的半锥角设定为12度，匹配2马赫左右飞行速度下的低阻需求，弹翼采用后掠切尖构型，后掠角设定为35度，既可以降低翼面诱导阻力，也能避免翼面颤振边界过低的问题。安装边界层面，弹身圆柱段的同轴度公差在建模时按IT7级精度预留，各段弹体之间采用止口连接结构，相邻舱段的止口配合长度为弹身直径的0.15倍，保证舱段对接后的同轴度与连接刚度，尾翼与弹身的连接位置设置在距弹尾1/6弹长位置，该位置的气动干扰最小，不会对尾部喷流产生额外扰动。建模过程中对所有气动外形面做了曲率连续处理，避免出现局部折线、曲率突变的情况，保证后续如果导入流体仿真软件时，网格划分不会出现局部畸变，弹体内部预留的通用安装舱段，可根据不同的使用需求，适配不同尺寸的制导模块、动力模块，不需要对外形做大的调整即可衍生出不同用途的改型。尾喷管处采用收敛型线型，适配亚音速排气的推力需求，喷管出口端面与弹尾端面齐平，避免突出结构在运输、挂载过程中出现磕碰损伤。整体结构没有设置多余的突出部件，所有外接部件均做了倒角过渡，既符合气动设计要求，也能降低加工过程中的应力集中风险。
