带腰型凸台法兰式安装基座结构设计

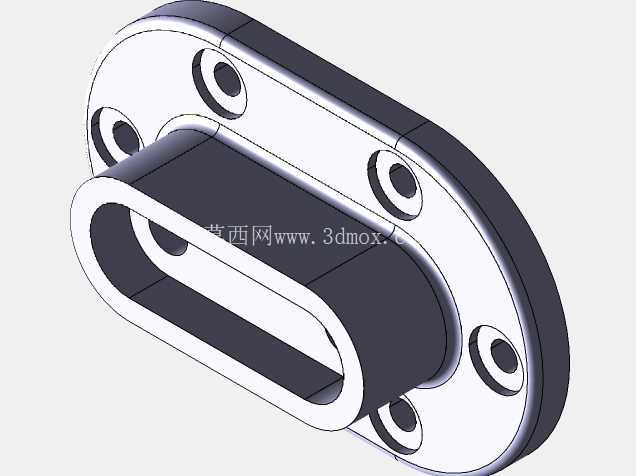

　　这类带腰型凸台的法兰式安装基座，在小型机电设备的走线防护、管路定位场景中应用十分广泛，常见于低压电气柜内部走线固定、小型气动元件的安装定位、传感器支架的转接承载环节，核心作用是为穿过基座内孔的管线、杆件提供稳定的支撑与定位，同时通过法兰盘上的安装孔实现与设备面板、机架型材的可靠固定，避免安装部位出现应力集中导致的连接松动。从结构功能上看，基座整体分为法兰盘与上方腰型凸台两个核心部分，法兰盘采用长圆形轮廓，相比圆形法兰在同安装孔距的情况下占用的横向安装空间更小，适配狭长的安装面场景，盘面上均匀布置6个沉头安装孔，安装后螺栓头部可完全沉入沉孔内，不会突出法兰表面，避免与周边其他零部件产生干涉，同时沉孔的深度设计刚好匹配对应规格内六角螺栓的头部高度，保证安装后法兰底面与安装面完全贴合，不会出现间隙导致的安装歪斜。上方的腰型凸台与法兰盘为一体化结构，凸台内孔为贯通式腰型孔，可同时容纳两根并行的细径管线或者单根扁状排线穿过，相比同截面积的圆孔，腰型孔对扁形构件的适配性更好，不需要额外加装护线套即可避免孔壁对管线外皮的切割磨损，凸台的高度设计充分考虑了安装面的壁厚差，当基座安装在薄板类面板上时，凸台可穿过面板预留的腰型孔，突出面板背面一定高度，既可以为管线提供更长的导向支撑段，也能避免管线在面板开孔位置反复弯折导致的疲劳破损。

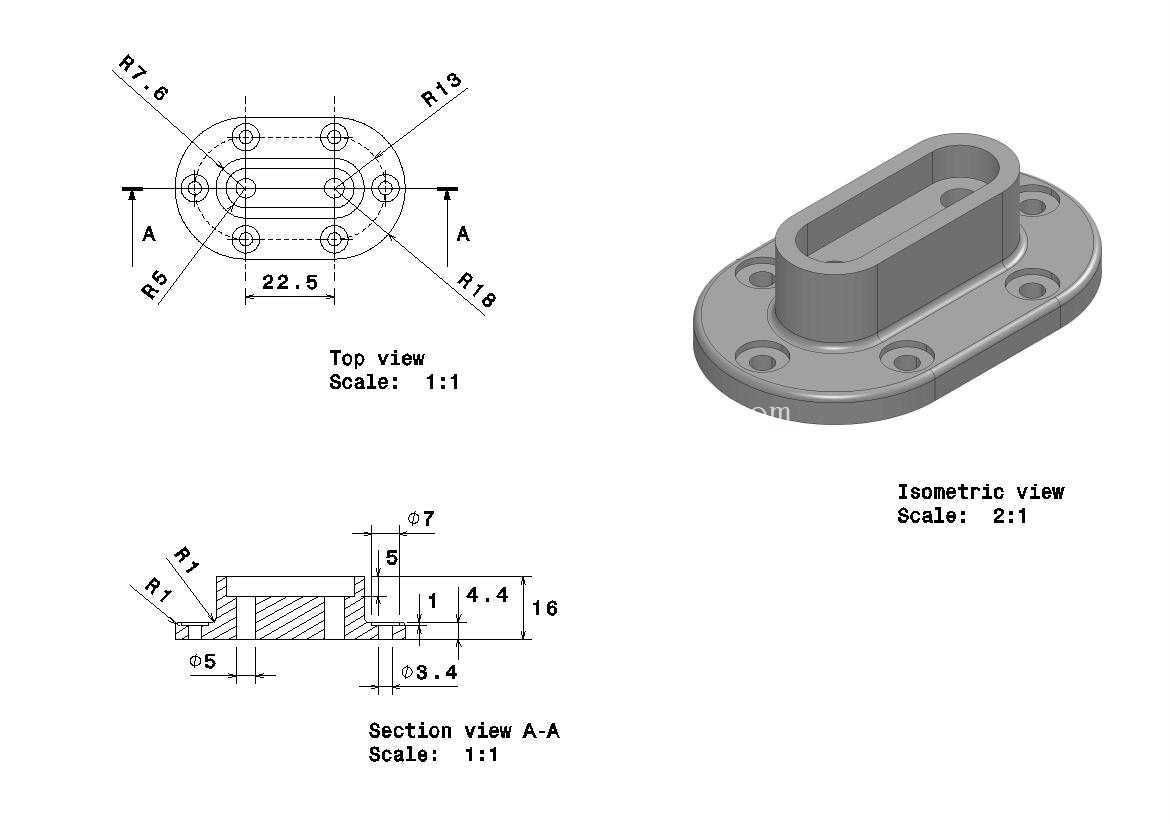

　　从设计思路层面，该零件的结构完全围绕安装适配性与承载稳定性展开，法兰盘与凸台的连接处设置了R1的过渡圆角，既可以消除机加工过程中的应力集中，避免零件在受载时从转角位置开裂，也能减少注塑或压铸成型时的缺料、缩孔缺陷，适合采用铝合金压铸或者工程塑料注塑工艺批量生产，加工成本较低。尺寸边界上，法兰盘的总长度对应R13与R18圆弧的拼接尺寸，总宽度方向两侧圆弧为R7.6，安装孔的中心距在长度方向为22.5mm，宽度方向的孔位对称布置在中心轴线两侧，安装时只需要在安装面上加工对应位置的6个通孔或者螺纹孔即可完成固定，不需要额外设计定位结构，法兰盘底面为精加工平面，平面度控制在0.1mm以内，保证安装后不会出现倾斜。

　　凸台部分的总高度为16mm，凸台侧壁厚度为4mm，顶部内孔的倒角为R1，方便管线穿入时的导向，内孔的最小壁厚为1mm，可满足常规场景下的结构强度要求，当需要承载较重的外接构件时，也可以通过调整壁厚参数提升整体刚性。剖视图中展示的内孔台阶结构，可在孔内加装密封圈或者限位挡圈，实现穿线部位的防尘密封或者对穿过杆件的轴向定位，拓展了零件的适用场景，比如在气动管路安装时，可在台阶位置加装O型圈，实现凸台内孔与气管之间的密封，避免压缩空气泄漏；在杆件定位场景中，台阶可作为轴用挡圈的安装槽，限制杆件的轴向窜动。

　　零件的所有外轮廓转角都设置了合理的圆角，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少零件在转运过程中因磕碰导致的边角缺损，提升零件的成品率。在实际选型应用时，需要根据穿过构件的截面尺寸确认腰型孔的通流面积是否满足要求，同时根据安装面的材质选择对应的安装螺栓规格，当安装面为铝合金型材时，可采用自攻螺丝直接固定，当安装面为钢板时，可预先加工螺纹孔采用内六角螺栓连接，整体安装流程简单，不需要复杂的调试即可达到设计要求的定位精度。
