多孔异形机械连接安装板结构设计

　　这类异形多孔安装板在工业装配场景中应用十分广泛，常见于自动化产线的工位定位模组、小型动力传输单元的机架连接、检测设备的传感器安装支架等位置，核心作用是实现两个或多个异向排布构件的刚性连接，同时通过板体上的预设孔位完成定位、穿装紧固件、避让运动部件的功能。从结构形态来看，板体采用非对称异形轮廓设计，并非规则的方形或圆形板材，轮廓的凹凸避让结构完全匹配对接部件的外形边界，避免装配后出现结构干涉，同时在保证连接强度的前提下尽可能削减了非受力区域的板材余量，有效降低了构件自身重量，对于需要控制整体负载的轻量型装配场景十分友好。

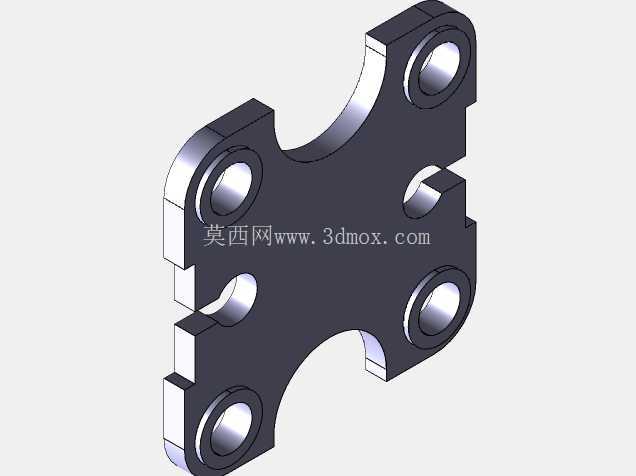

　　板体上分布的四个带沉台的通孔为核心安装孔，沉台结构可以容纳螺栓头部，装配后螺栓端面不会突出板体表面，既避免了突出的螺栓头剐蹭周边运动部件，也能让板体与对接面实现完全贴合，保证连接的刚性与定位精度，孔位的排布间距经过公差匹配设计，与对接构件上的螺纹孔位置完全对应，装配时不需要额外扩孔或调整位置，能有效缩短现场装配的调校时间。板体中部的半圆弧形缺口为避让结构，主要用于容纳对接侧的圆形轴类构件或者管线排布空间，避免板体安装后压合到管线或者转动轴，造成管线磨损或者轴件转动卡滞；侧边的方形凸台结构为定位止口，装配时可以卡入对接构件的对应凹槽内，承受横向剪切力，避免连接螺栓长期承受横向载荷出现疲劳断裂，提升连接结构的长期运行可靠性。

　　从设计思路层面，这类板件的建模过程需要优先确定核心安装孔的位置度公差，四个安装孔的中心距公差需要控制在±0.02mm范围内，保证装配时的互换性，避免出现孔位错位无法穿装螺栓的问题；板体的厚度需要根据实际承受的载荷进行核算，常规工况下采用6-8mm厚度的钢板或者铝合金板材加工即可满足强度要求，如果应用在有振动冲击的场景，则需要适当增加板厚或者更换强度更高的合金材质，同时在孔位周边增加加强筋结构提升局部强度。安装边界方面，板体的最大外轮廓尺寸需要匹配安装工位的预留空间，侧边的凸起结构不能超出安装位的边界，避免与周边其他构件产生位置冲突，板体安装后与周边运动部件的最小安全间隙需要保留3mm以上，防止设备运行过程中因振动产生位移出现剐蹭。

　　板体的表面处理根据使用场景选择，常规室内工业场景采用发黑处理即可满足防锈要求，如果应用在潮湿或者有腐蚀介质的场景，则需要采用镀锌或者不锈钢材质加工，提升构件的耐锈蚀能力，延长使用寿命。这类板件虽然属于小型连接构件，但在整套设备的装配链路中起到的作用十分关键，孔位的精度、轮廓的避让设计、结构的强度冗余都会直接影响整套设备的装配精度与运行稳定性，建模过程中需要结合实际装配场景反复核对边界尺寸，不能只按照理论尺寸绘制，需要预留合理的装配公差与调整空间，避免实际加工装配时出现无法安装的问题。
