手持电锯动力端防护外壳结构设计

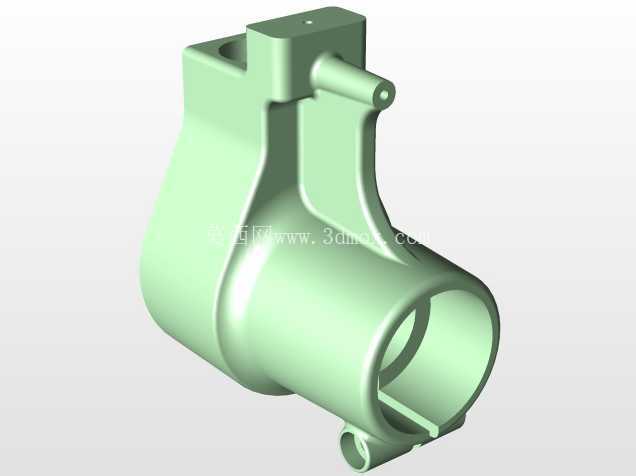

　　这款壳体是手持类电动切割工具的核心防护结构件，主要适配中小型手持电锯的动力输出端安装需求，日常作业场景覆盖家装木作裁切、园林枝条修剪、小型建材现场切割等高频手持作业工况，作业过程中需要同时兼顾握持稳定性、内部构件防护、作业安全隔离三个核心功能。从结构布局来看，壳体大端的圆筒形腔体是动力输出轴的安装容纳空间，腔体内部预留了轴承位的安装台阶，能够直接适配标准深沟球轴承的压装需求，腔体端口处的开槽结构是为输出轴端的防转卡簧预留的装配位，避免轴承在高速运转过程中出现轴向窜动，同时端口的环形端面可以和端盖形成贴合密封，阻挡切割过程中产生的木屑、粉尘进入动力传动腔，减少传动构件的磨损。

　　壳体上部的凸台结构是开关组件与握持辅助手柄的安装基座，凸台上的小孔是紧固件的过孔，能够直接和内部的支架形成螺纹连接，侧向伸出的圆柱凸台是操作扳机的铰接位，作业时手指可以自然搭靠在该位置完成启停操作，符合人体工学的握持角度设计，长时间手持作业不会产生明显的握持疲劳。壳体下部的小型凸耳结构是辅助护罩的连接位，能够和锯片防护挡板形成铰接配合，在非作业状态下护罩可以自动回弹覆盖锯片边缘，避免误触造成的安全隐患。

　　设计过程中优先考虑了注塑成型的工艺可行性，所有外壁的拔模角度控制在1.5度到2度之间，内壁的加强筋厚度控制在主体壁厚的0.6倍，避免注塑过程中出现缩痕、缺胶等成型缺陷，主体壁厚均匀控制在2.5mm，既能够满足跌落测试的强度要求，也不会因为壁厚过大增加不必要的材料成本。安装边界方面，圆筒腔体的同轴度公差控制在0.05mm以内，能够保证输出轴运转时的径向跳动量在允许范围内，避免锯片运转时出现偏摆，各个安装孔的位置度公差控制在0.1mm，保证和内部电机支架、传动组件的装配精度，不需要额外的修配就可以完成总装。

　　壳体的曲面过渡全部采用圆角处理，没有尖锐的棱角结构，一方面是避免注塑过程中出现应力集中导致的壳体开裂，另一方面也能提升握持时的触感，不会硌手。在实际使用过程中，这个壳体还要承担一定的隔热功能，内部电机长时间运转产生的热量会通过壳体的外壁散热筋传导到外部，因此在结构设计时在握持区域的背面预留了散热槽的位置，既能够提升散热效率，也能避免握持区域温度过高影响操作。和传统的金属冲压外壳相比，这种工程塑料注塑的壳体重量降低了40%以上，同时具备更好的绝缘性能，在电动工具的使用场景下能够有效降低漏电风险，外壳的表面做了细晒纹处理，握持时具备足够的摩擦力，即使手上沾有木屑、汗液也不会出现打滑的情况。结构上还预留了走线槽的位置，内部的开关连接线可以沿着壳体的加强筋间隙排布，避免装配时线材被挤压破损，同时在腔体的下部预留了排水孔，作业过程中如果不慎进入少量液体或者冷凝水，可以顺着排水孔流出，不会在腔体内部积存造成电路短路。
