呼吸机用径向散热齿环形结构件

　　在医用呼吸支持设备的动力与气源模块中，这类带径向直齿的环形散热结构是核心的热管理部件，直接关联设备长时间运行的稳定性。临床场景中，呼吸机往往需要连续数十小时为患者提供稳定的正压通气支持，设备内置的气源压缩组件、功率调节模块在持续工作时会产生恒定热流，若热量无法及时导出，会导致供气温度异常升高，既影响患者的通气舒适度，也会加速内部电子元件、密封胶圈的老化，甚至触发设备过热保护中断供气，这类散热结构的设计合理性直接决定了设备的连续运行可靠性。

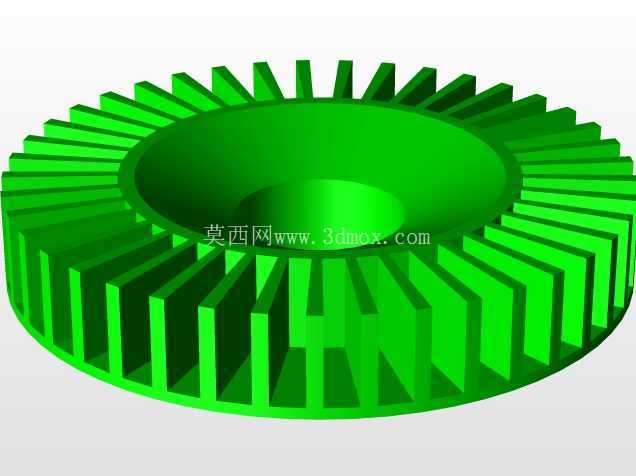

　　从实际功能实现逻辑来看，该结构采用一体环形基座搭配等距径向直齿的设计，中心的锥形凹腔是与发热源贴合的安装位，设计时将凹腔内壁的平面度控制在0.05mm以内，保证与发热端面的充分接触，减少接触热阻，避免空气间隙导致的导热效率下降。环绕基座向外延伸的直齿采用等厚矩形截面，齿高与基座厚度的比例经过热仿真迭代确定，既保证足够的散热面积，也不会因为齿高过大导致结构刚性不足，在设备运输、移动过程中出现齿片变形的问题。相邻齿片之间的间距经过流场验证，当设备内置的轴流风扇从侧面送风时，气流可以顺着齿间的径向通道快速流通，不会在齿根区域形成涡流滞止区，保证每一片散热齿的表面都能有足够的对流换热效率，将基座传导过来的热量快速带走。

　　在安装边界的设计考量上，该结构的环形外圆、中心凹腔的同轴度公差控制在0.03mm以内，装配时可以直接套在发热组件的定位凸台上，不需要额外调整位置，外圆预留的安装缺口可以配合压片快速固定，不需要复杂的锁附结构，方便产线装配以及后期的维护拆卸。齿片的边缘做了0.2mm的倒角处理，避免装配过程中锐边划伤操作人员的手套或者皮肤，也不会在长期气流冲刷下出现飞边脱落的问题，符合医用设备的安全设计要求。

　　设计过程中需要平衡散热效率、结构重量与风噪三者的关系，若齿片过密，虽然能提升总散热面积，但会增加风阻，导致风扇负载升高，同时产生更大的气动噪音，影响病房的声环境；若齿片过疏，则总散热面积不足，无法满足满负载运行时的散热需求。最终确定的齿片数量、齿厚与间距参数，是在多次热平衡测试、风噪测试后迭代得到的最优值，在环境温度25℃的条件下，满负载运行时发热源的表面温度可以稳定控制在45℃以内，设备运行的风噪控制在35分贝以下，符合医用设备的相关标准要求。

　　从结构强度角度来看，该结构采用一体成型设计，基座与散热齿之间没有拼接焊缝或者连接结构，避免了连接位置的热阻与强度薄弱点，在设备承受常规的运输振动、移动颠簸时，不会出现齿片断裂、基座变形的问题。中心凹腔的锥形设计一方面可以适配不同尺寸的发热端安装定位，另一方面也可以在装配时起到导向作用，降低装配对位的难度，提升产线的装配效率。齿根位置做了小圆角过渡，避免应力集中，在长期冷热交替的工作环境下，不会因为热应力导致齿根位置出现裂纹，延长部件的使用寿命。
