弯臂式带座支撑连接结构练习建模

　　日常做结构建模练习时，这类带弯臂的支撑连接座是非常典型的2D转3D训练载体，很多刚接触三维建模的工程师都会从这类零件入手，掌握从二维工程图提取尺寸、还原空间结构的思路。这类零件实际在工业场景里，多用作小型传动机构的支撑载体，比如小型输送线的侧装导向轮支架、轻型气动执行元件的安装座，或是检测设备上的传感器固定支撑，核心作用是在有限安装空间内，把上部的回转类零件抬升到指定高度，同时通过底部的安装面和设备基体牢牢固定，承受上部零件运转时产生的径向载荷和轻微振动。

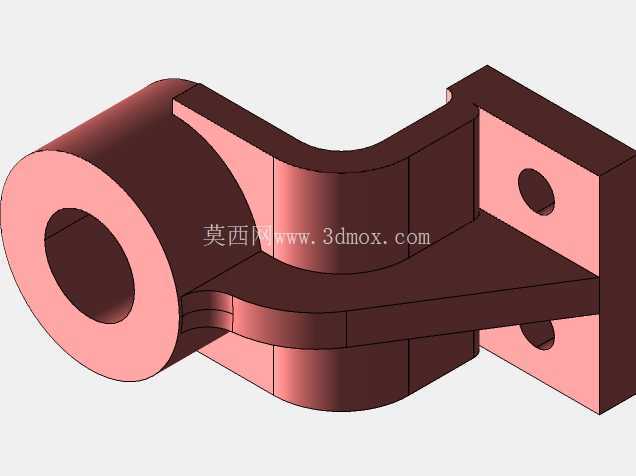

　　从结构设计逻辑来看，这个零件的底部是矩形安装底座，上面开了两个对称的安装通孔，孔位的间距是按照常用的型材安装孔距匹配的，安装时可以直接穿螺栓固定在铝型材台面或者钢板基座上，底座的厚度做了加厚处理，避免螺栓锁紧时底座发生变形，也能提升整个支撑结构的刚性。从底座向上延伸的是弧形弯臂结构，弯臂的弧度不是随意做的，是为了避让下方安装面附近的其他管线或者相邻零件，同时保证上部的安装筒和底座之间有足够的垂直高度差，满足上部零件的安装空间要求。弯臂和底座、上部筒体的连接位置都做了三角形加强筋，筋板的厚度和弯臂壁厚保持一致，这个设计是为了分散弯臂承受的弯矩，避免连接处出现应力集中，长期受载后发生断裂。上部的筒体是空心圆柱结构，内孔的精度一般按照H7级公差设计，用来穿装转轴或者衬套，筒体的高度刚好可以容纳标准的深沟球轴承或者无油衬套，保证上部转动零件的回转精度，筒体的外圆做了拔模斜度，方便如果采用铸造工艺生产时脱模。

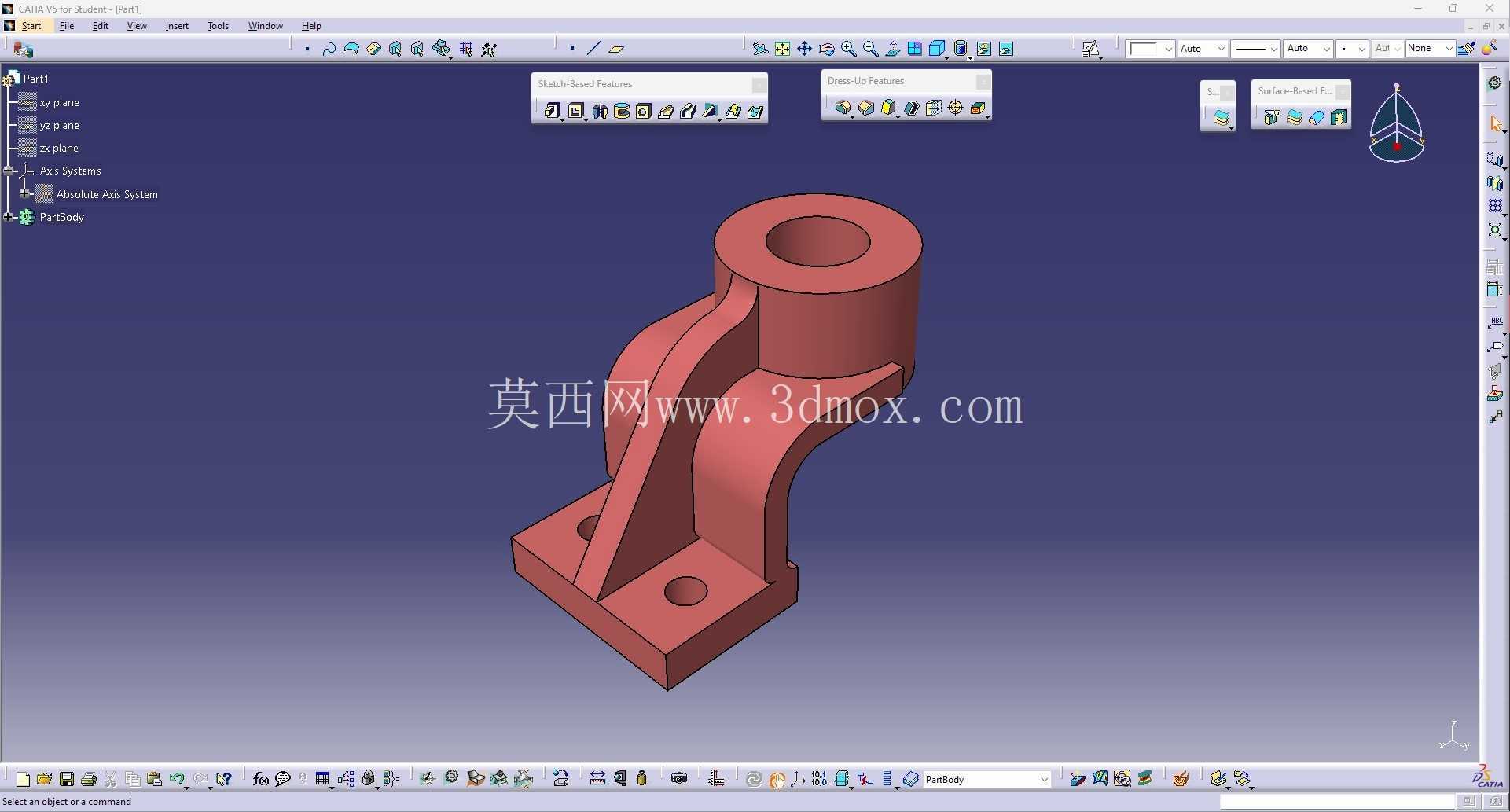

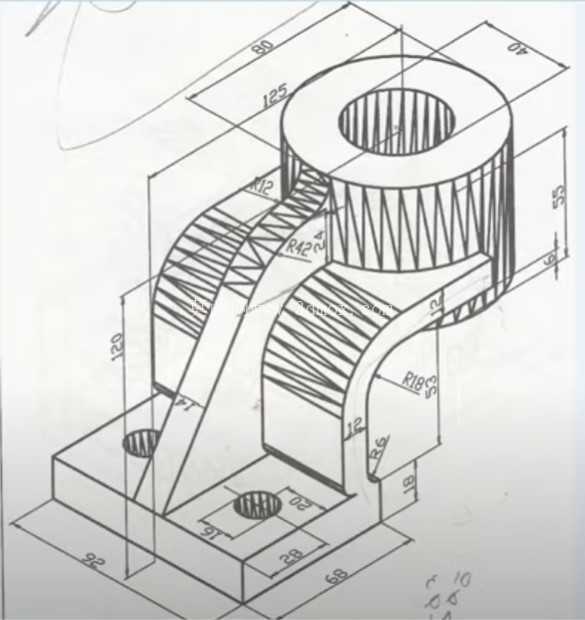

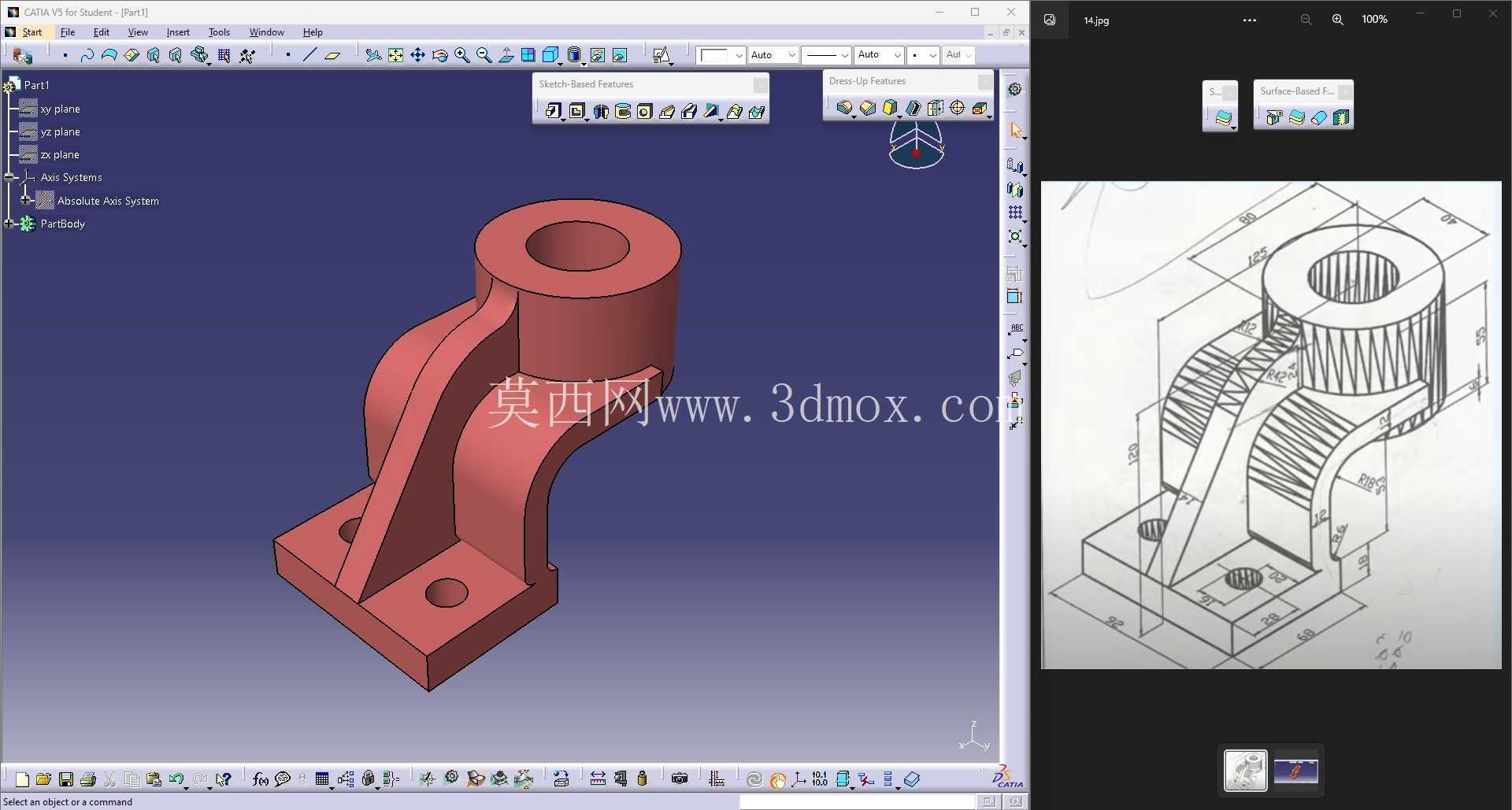

　　做这类零件的2D转3D建模时，首先要先梳理清楚工程图里的各个视图对应关系，先把底部安装底座的轮廓画出来，拉伸成实体后确定两个安装孔的位置，再根据主视图里的弯臂弧度，画出弯臂的扫描路径和截面轮廓，扫描生成弯臂主体，之后叠加上部的空心筒体，最后在连接位置添加上加强筋，再对所有的锐边做倒圆角处理，避免应力集中。建模过程中要特别注意各个尺寸的基准统一，所有尺寸都以底座的安装底面为第一基准，保证加工时的尺寸链不会出现偏差，安装孔的位置度要控制在0.1mm以内，保证安装时可以顺利和基座对位。上部筒体内孔的同轴度要相对于底座安装面控制在0.05mm以内，避免转轴装上去之后出现偏摆，影响上部零件的运转平稳性。

　　这类支撑件在实际选型使用时，要先核算上部负载的重量和运转时的动载荷，确认弯臂的截面厚度和筋板尺寸是否满足强度要求，如果负载偏大，可以适当加大弯臂的壁厚或者增加筋板的数量，也可以把材料从普通的Q235钢换成45号钢做调质处理，提升整体的结构强度。安装的时候要保证底座和安装基面完全贴合，不能有翘曲，螺栓锁紧时要对角均匀施力，避免底座因为受力不均发生变形，导致上部筒体内孔出现偏斜。日常维护时要定期检查连接位置的筋板有没有出现裂纹，安装螺栓有没有松动，尤其是在有振动的工况下使用时，最好加防松垫圈，避免长期振动后螺栓松脱，导致支撑结构失效。
