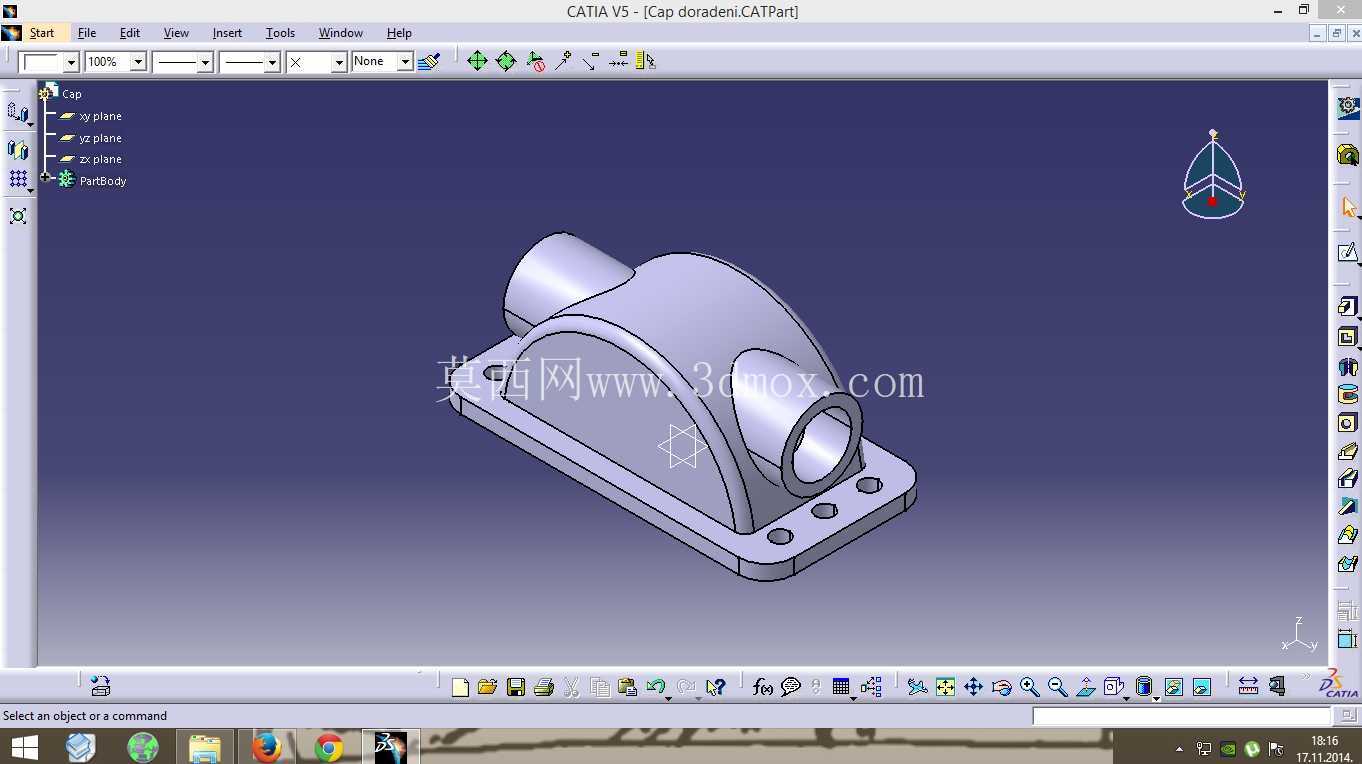

带法兰安装座的双接口弯通壳体结构

　　这类带法兰安装底座的双接口弯通壳体，常应用在流体输送回路的转向接驳节点，也可作为小型气动系统的气路换向基座，或是低压润滑系统的油路转接构件，在轻工自动化生产线、小型液压动力单元、台式加工设备的辅助管路系统中都能见到同类结构的应用。从实际使用场景来看，这类构件不需要承受过高的介质压力，核心作用是完成两个不同走向管路的平滑连通，同时通过底部的安装结构实现自身在设备机架上的可靠固定，避免管路运行过程中因振动出现接口松脱、位置偏移的问题。

　　从结构设计逻辑来看，整个壳体采用一体化铸造成型后再做机加工的工艺路线，主体的弧形过渡腔体是设计的核心部分，腔体的圆弧曲率经过反复校核，既保证内部流道平滑无直角拐点，减少介质流经时的阻力与紊流产生，也避免了直角结构带来的应力集中问题，提升壳体长期承压的结构稳定性。底部的安装法兰座和主体腔体做了圆弧过渡的加强筋连接，筋位的厚度根据整体壁厚做等比例匹配，不会出现局部壁厚突变导致的铸造缩孔缺陷，同时能有效提升安装座和主体之间的连接强度，在安装螺栓锁紧时不会出现连接部位开裂的问题。

　　安装边界的设计充分考虑了现场装配的实际需求，底部法兰座上的四个安装孔采用对称排布，孔位间距适配常规的设备安装面板孔距标准，安装孔做了沉头设计，锁紧螺栓后螺栓头不会突出法兰座表面，保证安装后壳体底面和安装面完全贴合，不会出现安装倾斜导致的接口对位偏差。两个伸出的管路接口分别朝向不同的空间方向，接口的内径尺寸匹配常规的通径规格，接口端面预留了密封件安装的台阶位，装配时可以放入O型密封圈实现端面密封，不需要额外缠绕密封带就能保证接口处的密封性能，降低现场装配的操作难度。

　　在建模过程中，首先需要确定两个接口的中心轴线位置，根据管路走向的空间角度确定两个轴线的夹角，再通过扫掠命令生成内部的流道腔体，之后按照壁厚要求抽壳生成主体的基础外形，再添加底部的安装法兰结构，在法兰和主体的连接位置做过渡圆角处理，避免尖锐棱角带来的应力集中。安装孔的位置需要严格按照对称原则标注尺寸，保证孔位的位置度公差满足装配要求，所有的棱边都做了倒钝处理，既避免加工和装配过程中划伤操作人员，也能减少铸件的飞边清理工作量。

　　从实际使用的角度出发，这类壳体的外形尺寸控制紧凑，不会占用过多的设备安装空间，主体的弧形外表面没有多余的凸起结构，日常设备维护时擦拭清理也比较方便。接口的伸出长度经过合理设计，既保证管路接头锁紧时有足够的旋合长度，也不会因为伸出过长导致安装后和周边其他零部件产生干涉。在做结构校验的时候，需要重点校核安装座的连接强度、腔体在额定工作压力下的变形量，以及接口部位的密封面平面度，保证实际投入使用后不会出现渗漏、结构断裂等问题。这类结构虽然属于小型的管路接驳构件，但每一处尺寸的设计都需要结合实际装配和使用需求调整，哪怕是一个过渡圆角的大小、一个安装孔的沉头深度，都会影响最终的装配效果和使用寿命，在建模过程中需要充分考虑加工工艺、装配工艺、使用工况的多重要求，才能设计出符合工程实际需求的合格构件。
