教育类玩具挖掘机铰接连接结构组件

　　该结构组件为教育类玩具挖掘机的核心铰接连接单元，主要应用于青少年科创教具、拼装玩具的机械结构演示场景，可直观展示工程机械铰接部位的运动逻辑与连接原理，帮助学习者理解回转副的受力传递与运动约束关系。从实际用途来看，该组件承担玩具挖掘机动臂与机身连接部位的回转支撑功能，可实现动臂绕固定轴的定角度摆动，模拟真实挖掘机工作装置的俯仰动作，同时兼顾玩具类产品的拆装便捷性与结构耐用性，满足反复拼装、多次操作的使用需求。

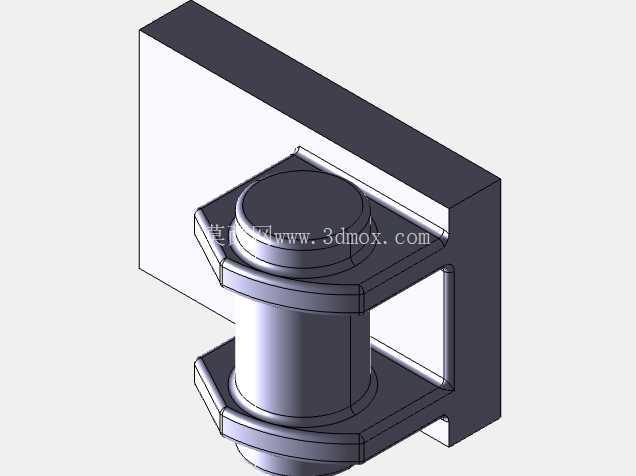

　　产品功能特性上，该组件采用C型固定座配合带限位凸缘的铰接轴结构，C型座的两个平行支耳开设同轴安装孔，铰接轴两端设置六边形限位凸台，装配后可限制轴的轴向窜动与周向转动，仅保留连接部位的回转自由度，避免玩具操作过程中出现轴体脱落、结构松垮的问题；C型座背部为平面安装基准面，可通过卡扣或螺丝与玩具机身主体固定，安装面与支耳的垂直度公差控制在0.1mm以内，保证铰接轴安装后无偏斜，转动过程无卡滞。

　　设计思路层面，该结构优先考虑玩具产品的易装配性与安全性，所有棱边均做R0.5mm的圆角处理，避免尖锐边角划伤使用者；铰接轴与安装孔采用间隙配合，配合公差选取H8/f7，既保证转动顺畅无卡顿，又不会因间隙过大出现结构晃动；整体结构无细小易脱落零件，所有部件装配后形成自锁式连接，无需额外紧固件即可完成轴与座的固定，降低拼装难度，适配低龄学习者的操作能力。

　　外形尺寸与安装边界方面，C型固定座的整体宽度为32mm，高度为45mm，背部安装面的平面尺寸为28mm×40mm，安装孔位中心距为20mm，可适配主流拼装玩具的标准孔位间距；铰接轴的有效回转直径为12mm，两端凸缘的对边宽度为16mm，凸缘厚度为3mm，装配后整体突出C型座表面的高度不超过22mm，不会与周边的动臂结构、机身外壳产生运动干涉；组件的最大摆动角度设计为120度，可覆盖玩具挖掘机挖掘、举升、卸料的全行程动作需求，转动过程中铰接轴与支耳的接触面积足够，可承受玩具操作过程中的常规侧向载荷，避免长期使用后出现支耳变形、孔位磨损的问题。从结构设计的合理性来看，该组件摒弃了真实工程机械铰接结构的复杂密封、润滑设计，针对玩具产品的低载荷、高频率操作特性做了针对性简化，在保证运动功能完整的前提下，尽可能减少零件数量，降低生产与装配成本，同时结构的可视性强，可让学习者直接观察到铰接副的组成与运动方式，具备较好的教学演示价值。
