带仿真功能的90度转向耦合传动机构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870519
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构
  • 带仿真功能的90度转向耦合传动机构

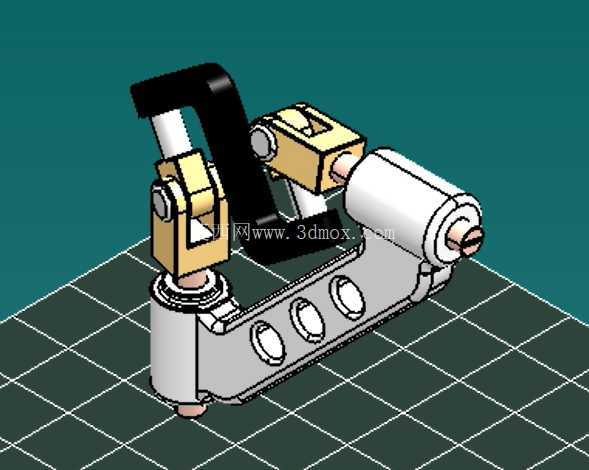

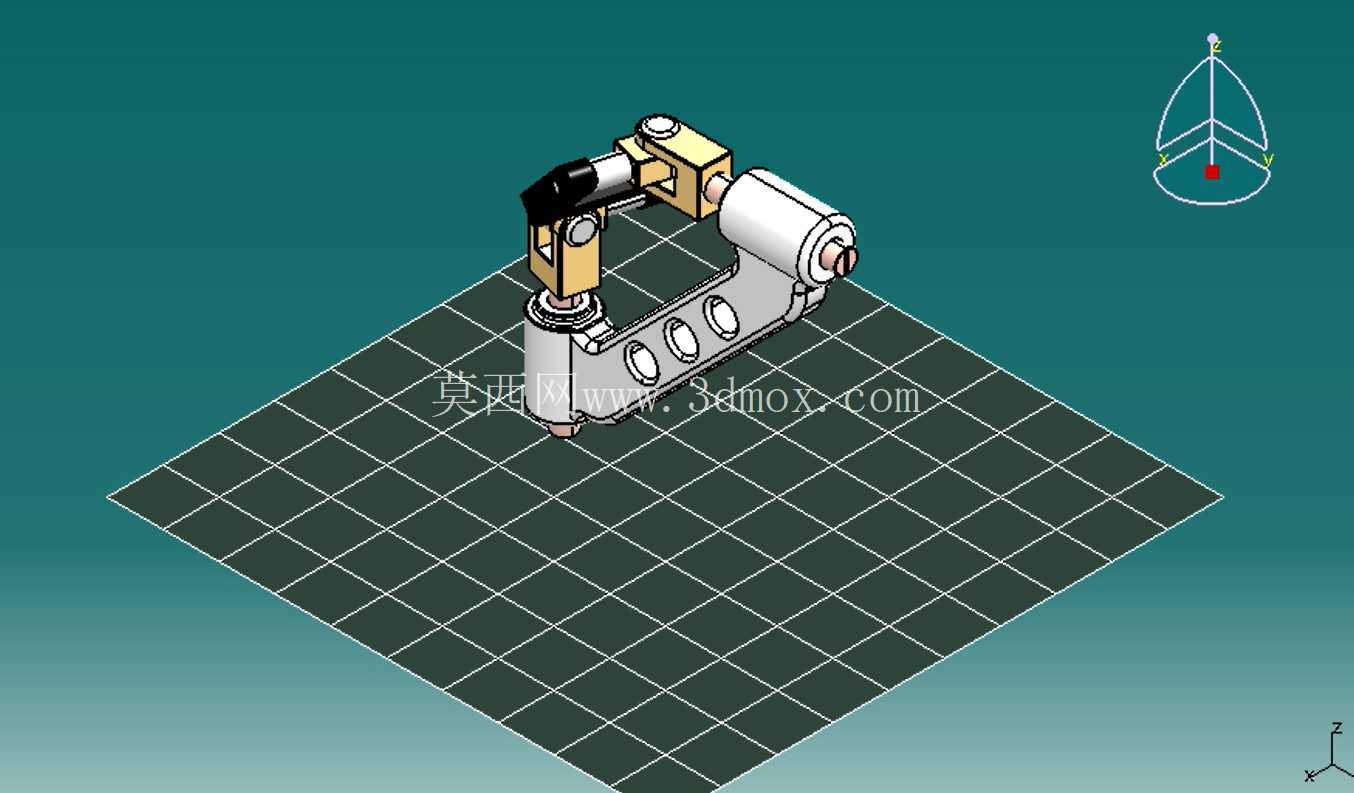

  在多轴动力传递的设备布局中,经常会遇到动力输出端与负载输入端轴线呈90度垂直交错的工况,这类场景下如果直接采用锥齿轮组传动,往往会面临安装空间受限、传动角度补偿不足、不同轴度偏差引发的振动磨损问题,这套90度万向耦合机构正是针对这类垂直轴动力传递场景开发的结构方案。从实际应用场景来看,这类结构常出现在小型自动化设备的动力换向布局、检测设备的多工位动力切换单元、小型机电产品的传动链路中,尤其是在需要兼顾一定角度补偿、同时要保证传动过程平稳无卡滞的场合,相比单纯的锥齿轮啮合传动,这套耦合结构能允许两端轴系存在小范围的安装偏差,不会因为加工或装配带来的同轴度误差导致传动卡滞或零件过早磨损。

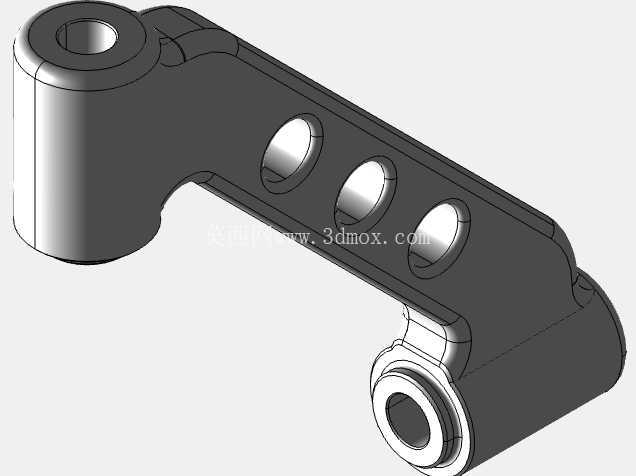

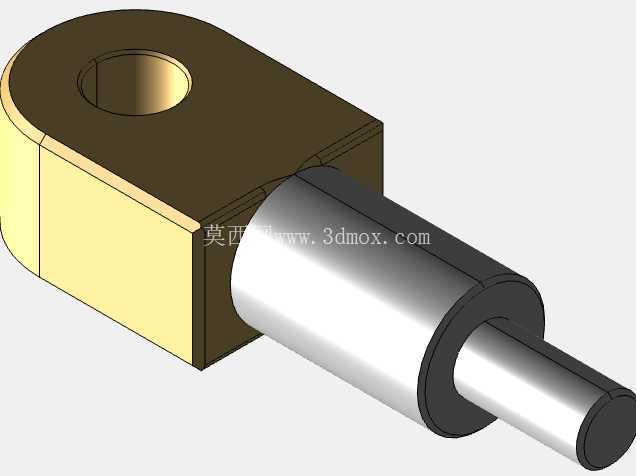

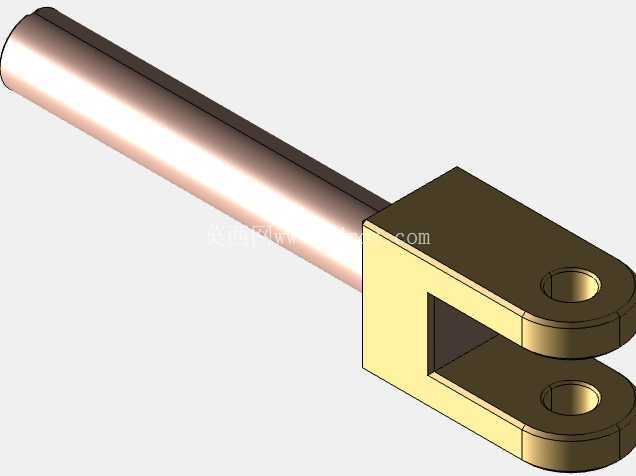

  从功能特性上看,这套机构具备完整的运动仿真可行性,所有铰接副、转动副的运动边界都做了明确的约束,两端的动力轴分别通过十字铰接式的万向节结构连接到中间的耦合基座上,中间基座上设置的三个镂空减重孔并非单纯的装饰结构,在实际加工中可以通过这些孔位安装配重块,根据两端传动的转速差调整基座的动平衡,降低高速传动时的离心振动。两侧的万向铰接单元采用了分体式的铰支座设计,铰支座通过销轴与十字连接块配合,每个转动副的配合面都预留了标准的轴承安装位,实际生产中可以根据传动负载的大小选配滑动轴承或者滚动轴承,不需要额外修改主体结构的安装尺寸。

  设计思路上,这套结构没有采用传统双万向节需要中间长传动轴的布局,而是将两个万向节的连接端集成在同一个整体式耦合基座上,大幅压缩了90度转向传动所需的轴向安装空间,整体结构的横向与纵向安装尺寸都控制在较小的范围内,适合安装在设备内部空间紧凑的位置。耦合基座的底部设置了定位安装面,两个安装凸台的中心距与两端动力轴的中心距保持严格的尺寸链匹配,安装时可以直接通过基座上的安装孔将整个机构固定在设备的安装基板上,不需要额外设计复杂的调节支架。两端的动力输出轴都采用了标准的轴径设计,轴端预留了联轴器安装位,可以直接和市面上的标准联轴器匹配,连接电机或者负载端都不需要额外加工定制连接零件。

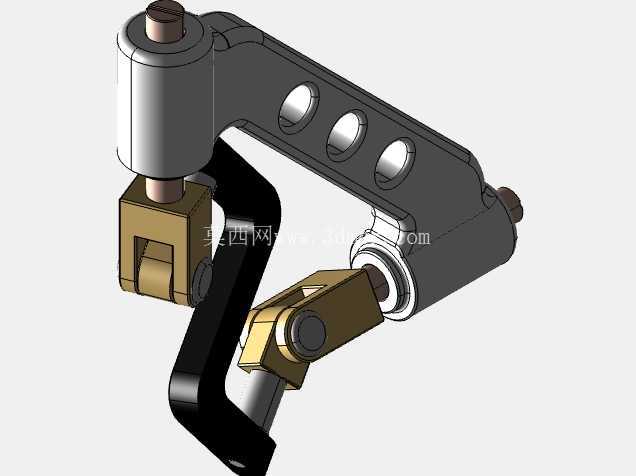

  从安装边界来看,整个机构的最大外轮廓没有超出耦合基座的投影范围,两侧的铰接单元转动时的最大摆角经过校核,不会和基座或者安装基板发生运动干涉,90度传动的角度偏差补偿范围可以达到正负5度,足够覆盖常规机加工和装配带来的角度误差。机构上部的弯折式限位支架并不是多余的结构,它的作用是限制铰接单元的最大摆角,防止传动过程中因为负载突变导致万向节摆角超出设计范围引发脱开或者零件损坏,支架的安装位置可以根据实际需要的最大摆角进行微调,不需要改动主体结构。在实际选型使用时,需要注意两端轴系的转速匹配,由于单万向节传动存在瞬时转速波动,这套结构通过两个万向节的相位匹配设计,将两端的转速波动控制在可接受的范围内,对于转速不超过300rpm的中低速传动场景,完全可以满足传动平稳性的要求,如果用于更高转速的场景,可以在耦合基座上加装阻尼缓冲结构,进一步降低传动过程中的振动传递。整个结构的所有零件都采用了规则的几何造型,没有复杂的曲面结构,不管是采用机加工还是3D打印的方式制作零件,都能比较容易地达到设计要求的尺寸精度,装配时只需要按照铰接顺序依次装入销轴和轴承,不需要复杂的专用工装,后期维护时也可以快速拆卸更换磨损的铰接销轴或者轴承,不需要将整个机构从设备上完全拆除。
