工业储油手提塑料油壶结构设计

　　在工业现场的油品周转、设备维保环节，这类带一体式提手的硬质塑料油容器是一线运维、仓储环节高频使用的储装部件，区别于民用散装油壶，工业场景下的油容器需要兼顾油品密封存储、短途人力转运、定点加注的多重需求，设计阶段需要围绕实际使用中的受力、密封、操作便利性做针对性的结构优化。从实际使用场景来看，这类油容器主要适配车间内润滑油、液压油、切削液等工业油品的小批量分装转运，常见于设备维保班组的日常作业、小型加工机床的油品补给、户外施工设备的应急油料携带，不需要配套大型泵送设备，单人即可完成提运、加注操作，适配没有起重转运设备的狭窄作业空间。

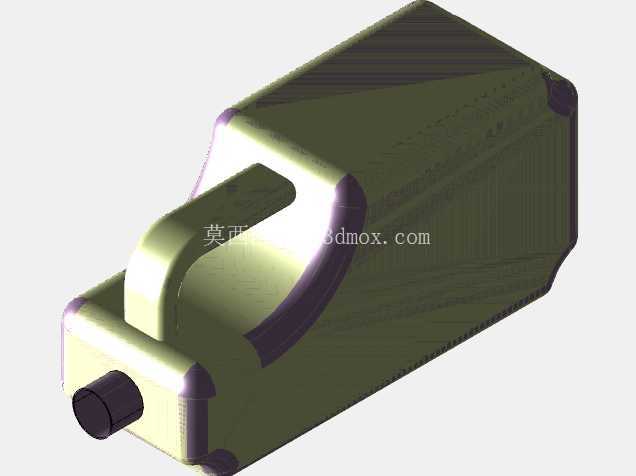

　　从结构设计思路来看，整体采用方倒圆角的桶身构型，相比纯圆柱桶身，方型结构在仓储堆叠时能够最大化利用货架、工具箱的储物空间，减少相邻容器之间的空隙，堆叠放置时的稳定性也更优，桶身所有棱边都做了大圆弧过渡处理，一方面避免塑料注塑成型时的应力集中问题，降低跌落、磕碰时的开裂风险，另一方面也能减少桶身内容易残留油品的死角，倒空时油品能够顺着弧面完全流出，减少残液挂壁的情况。提手采用和桶身一体化的上置弧形结构，提手的弧度贴合人手握持的自然姿态，提手和桶身的连接位置做了加厚的过渡筋，满油状态下整个容器的重量全部集中在提手连接区域，加厚过渡能够避免长期使用后连接位置出现应力发白、断裂的问题，提手的内圈尺寸预留了戴劳保手套操作的空间，冬季作业佩戴厚手套也能顺利穿入提手完成握持。

　　桶口设置在桶身上端面的一侧，而非居中位置，这种偏心设计是为了加注油品时能够更好地控制流出方向，减少洒漏，桶口的外壁做了标准的螺纹结构，能够适配通用的密封旋盖，配合密封垫圈可以实现倒置不渗漏的密封效果，满足油品存储过程中的防尘、防挥发、防洒漏要求。桶身的壁厚设计采用梯度分布，底部位置因为放置时承受整个容器的重量，同时也是跌落冲击时最先接触地面的区域，壁厚做了加厚处理，桶身侧壁的壁厚均匀过渡，既保证整体结构强度，也能控制整体的材料用量，降低单件重量。

　　从安装和使用的边界尺寸来看，这类油容器的整体外廓尺寸适配常见的工具柜储物格、皮卡车后斗的储物箱尺寸，平放时的高度不会超过常规货架的层间距，堆叠放置时上层桶的底部可以嵌入下层桶的顶部凹陷区域，堆叠三层也不会出现滑移倾倒的问题。提手在放倒状态下可以贴合桶身上表面，不会额外占用堆叠空间，直立状态下的提手高度刚好适合成年人自然站立时握持，不需要过度弯腰就能提起满油状态的容器。在实际建模过程中，所有曲面都做了连续的G2过渡，保证注塑成型时的塑料熔体流动顺畅，不会出现缺胶、熔接痕的问题，桶身内壁的脱模斜度控制在合理范围，开模时能够顺利脱模，不需要额外做复杂的抽芯结构，能够有效降低模具的加工成本和后期的量产制造成本。另外在设计时也考虑了和常见加油漏斗的适配性，桶口的内径尺寸和通用塑料漏斗的外径匹配，加注小口径设备油箱时可以直接搭配漏斗使用，不需要额外做转接。
