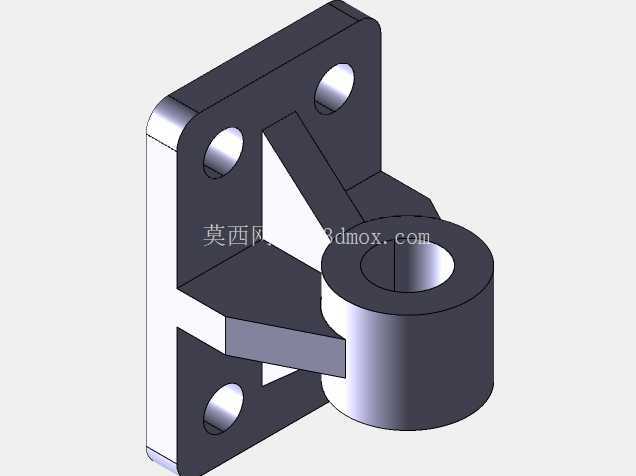

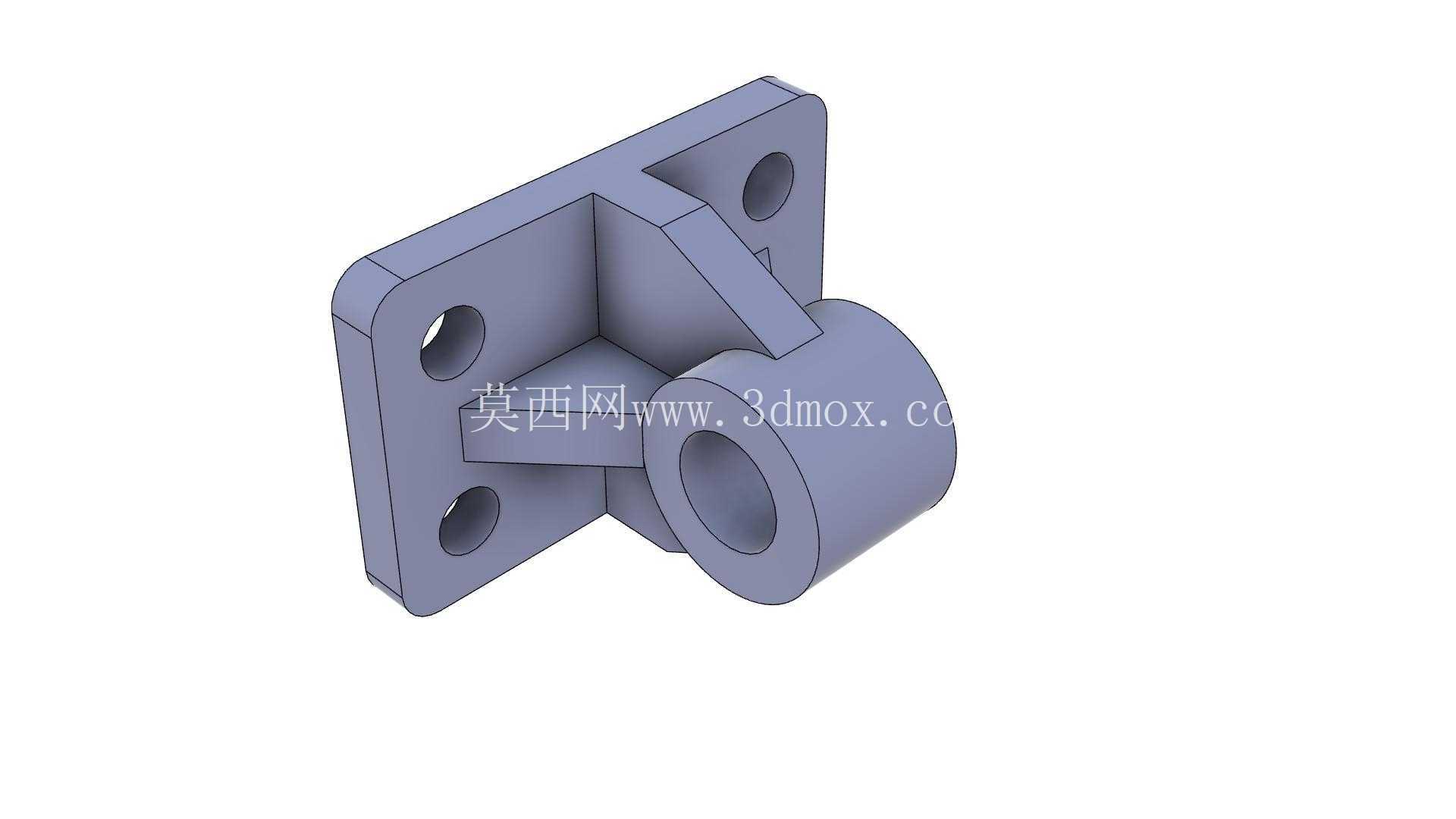

这类带方形法兰安装面的铰接支撑件,在轻工输送线、小型自动化工作站的辅助定位机构里十分常见,核心作用是为摆动类执行元件提供固定的回转支撑基准,同时承担径向载荷与小幅度的轴向窜动限位。从结构布局来看,方形安装法兰上预留了四个沉头安装孔,孔位采用对称分布设计,安装时可根据现场布线、周边构件干涉情况选择90度旋转适配,沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度,安装后螺钉端面不会突出法兰平面,避免与相邻运动部件产生刮擦。法兰与筒体的连接部位设置了三角形加强筋,筋板厚度与法兰壁厚保持一致,过渡位置做了R3的圆角处理,既避免铣削加工时的应力集中,也能在承受交变载荷时减少筋根位置的开裂风险,很多新手建模时容易忽略这个过渡圆角,实际做振动测试时往往就是这个位置最先出现疲劳裂纹。
中间的铰接筒体为通孔设计,内孔表面预留了0.2mm的精加工余量,实际生产中可根据配套销轴的公差等级选择铰孔或者精镗加工,筒体的外圆与内孔保持严格同轴,端面与法兰安装面的垂直度公差控制在0.05mm以内,保证销轴装入后不会出现卡滞、摆动旷量过大的问题。筒体与法兰的相对位置并非居中布置,而是向法兰一侧偏移了一定距离,这个偏移量是根据配套摆杆的运动包络计算得出的,避免摆杆摆动到极限位置时与法兰安装面发生碰撞,同时也能缩小整个组件的安装占用空间,在设备内部布局紧凑的场景下,这种偏心布局的设计比同轴布局的适配性更强。
从安装边界来看,整个构件的最大外轮廓尺寸适配常用的50系工业铝型材安装面,四个安装孔的孔距与铝型材的槽间距完全匹配,不需要额外制作转接板就可以直接固定在型材框架上,降低了现场安装的加工成本。构件的所有外露棱边都做了C1的倒角处理,一方面是去除机加工产生的毛刺,避免装配时划伤操作人员,另一方面也能减少应力集中,提升构件的抗冲击性能。在实际应用场景中,这类支撑件常用来安装小型导向轮、检测传感器的摆动支架、或者气动管路的铰接接头,相比一体式焊接的支撑结构,这种一体铣削加工的零件装配精度更高,长期使用不会出现焊缝开裂导致的位置偏移,维护时只需要更换内部的耐磨衬套就可以继续使用,全生命周期的维护成本更低。
设计这类零件的时候,首先要确认的是铰接点的负载方向,根据径向载荷的大小调整筒体的壁厚以及加强筋的数量,如果负载方向偏向筋板的对侧,还需要在对应位置增加辅助筋板,避免长期受力导致法兰变形。其次要核对安装面的平面度要求,法兰安装面的平面度公差需要控制在0.03mm以内,如果安装面不平,锁紧螺钉后会导致筒体的内孔发生微变形,直接影响销轴的转动灵活性,很多现场出现的销轴卡滞问题,根源都不是内孔加工精度不够,而是安装面的平面度没有达到要求。另外,筒体的长度要略大于配套摆杆的安装宽度,两端各留出0.1mm的间隙,避免摆杆转动时与筒体端面产生摩擦,同时也能容纳少量的润滑脂,减少铰接部位的磨损速度。对于需要频繁摆动的工况,还可以在筒体内孔预留油槽,或者直接压入铜质耐磨衬套,进一步提升铰接部位的使用寿命,不需要整体更换支撑件就可以完成磨损修复。
