带轮式复古古炮台结构三维设计

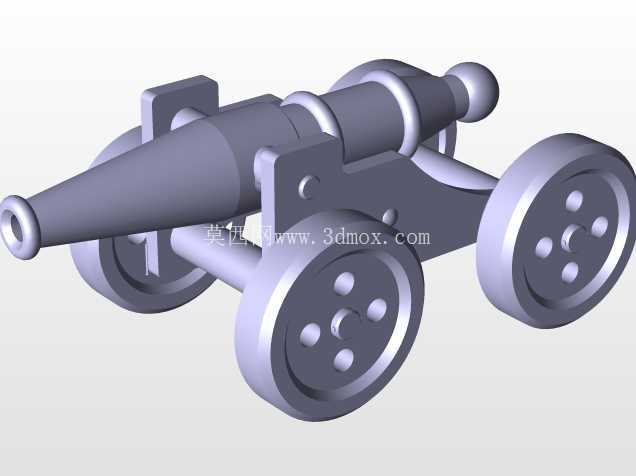

　　本次设计的轮式古炮台结构，核心还原了近代前膛火炮的经典机械构造，在建模过程中优先考量了结构的可动性与装配合理性，没有做过度的艺术化夸张变形，所有部件的连接关系都参照了现存古炮实物的机械逻辑。炮身部分采用整体式中空筒体结构，炮尾做了加厚封堵处理，对应实际火炮发射时的承压需求，炮身外壁设置了两道凸起的炮箍，既可以强化炮身的结构强度，也能作为炮身与炮架装配时的轴向定位基准，避免炮身在发射后坐过程中出现轴向窜动。炮架部分采用双纵梁加横向连接轴的框架结构，纵梁前端做了向上的弧形翘起，对应火炮调整射角时的俯仰避让空间，纵梁上开设的炮耳轴安装孔采用间隙配合设计，既可以保证炮身绕耳轴转动调整俯仰角度的顺畅度，也能控制配合间隙避免炮身出现横向晃动。

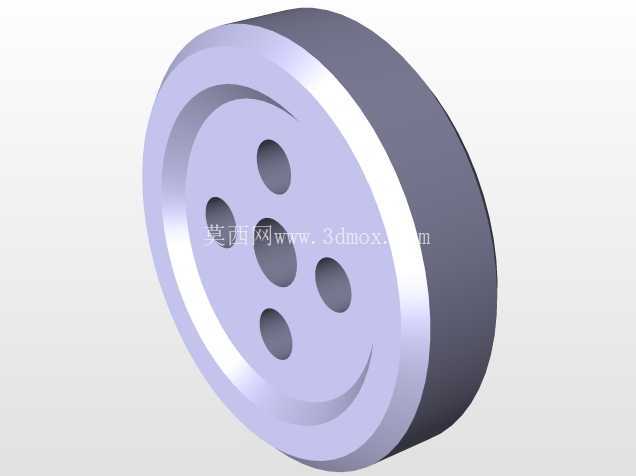

　　行走轮部分采用四组实心辐条轮结构，轮缘做了加厚处理，轮盘上开设的四个减重孔在不影响结构强度的前提下降低了整体重量，轮轴与纵梁之间采用穿销固定，没有设置额外的减震结构，完全匹配古战场硬质路面或平整场地的短距离移动需求。从实际应用场景来看，这类轮式古炮既可以作为城防工事的固定守备火器，也可以伴随野战部队做短距离阵地转移，轮式结构的设计核心就是解决小范围内的阵地调整问题，不需要额外的畜力或载具，三到四名操作人员即可推动完成炮位转移。

　　设计过程中对安装边界做了明确的尺寸约束：炮身轴线处于水平状态时，整体高度不超过轮径的1.2倍，保证整体重心落在轮轴支撑范围内，避免移动过程中出现侧翻；两轮之间的轮距设定为炮身最大外径的1.8倍，保证转向时的稳定性，同时不会因为轮距过宽影响狭窄工事内的通行；炮架尾部的支撑尾撑长度设定为轮距的0.7倍，当火炮放置到射击位置时，尾撑落地后可以与两个前轮形成稳定的三角支撑，抵消发射时的后坐力，不需要额外打桩固定就能满足小装药量发射的稳定性需求。

　　结构细节上，炮耳轴的位置设置在炮身重心靠前1/10炮身长度的位置，这样的设计可以让炮身俯仰调整时的操作力最小，操作人员只需要抬起炮尾就能完成射角调整，不需要额外的助力机构；炮身尾部上方设置了小型的点火孔凸台，对应前膛炮的引信安装位置，凸台做了加厚处理，避免点火时的燃气冲刷损坏炮身结构；所有连接销的端部都做了开口销安装孔位，保证装配后不会因为震动出现销钉脱落的问题。建模过程中所有配合面都做了公差预留，转动副的配合间隙控制在0.2毫米到0.5毫米之间，既可以保证3D打印或者机加工制作时的装配顺畅度，也不会因为间隙过大出现结构松旷。这类复古机械结构的设计，除了可以作为科普教具、文创展品的结构原型，也能为现代低后坐力支援武器的轻型架体设计提供结构参考，其重心分配、支撑稳定性的设计逻辑，在现代轻型装备的结构设计中依然有实用价值。需要说明的是，本次设计仅做机械结构的还原与建模，所有尺寸比例都参照了现存19世纪前膛野战炮的实物比例，没有做功能性的发射结构设计，整体结构完全服务于机械结构展示、装配教学以及文创模型制作的需求。
