多阶同轴传动锥轮结构设计

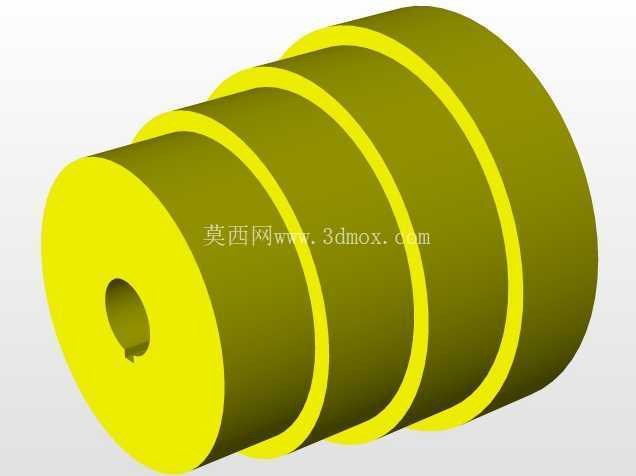

　　在中小功率的定速比传动场景里，阶梯锥轮是非常成熟的变速传动构件，常见于台式钻床、小型木工车床、老式纺织机械以及部分轻工输送设备的主轴传动单元中，这类构件不需要额外搭配调速电机或者复杂的变速齿轮箱，仅通过调整传动带在不同直径轮槽上的位置，就能快速获得多档固定输出转速，结构可靠性高，后期维护成本极低，非常适合对变速档位要求不多、工况负载波动不大的连续作业场景。这款阶梯锥轮采用同轴多阶一体式结构设计，从端面看是四级直径依次递增的轮体结构，相邻轮阶之间做了平滑的过渡圆角，避免传动带在跨阶移位时出现过度磨损或者卡滞问题，轮体中心设计有带键槽的安装通孔，键槽采用标准平键槽结构，能够直接和设备主轴配合，通过平键传递扭矩，避免轮体和主轴之间出现相对转动，保证传动过程的扭矩传递效率。

　　从设计逻辑上看，这款锥轮的各阶直径是按照固定传动比梯度设置的，每一级轮径的差值对应固定的转速变化比例，能够匹配常规V带的传动尺寸要求，轮体的各阶工作面都做了等宽设计，保证传动带在任意档位都能和轮面有足够的接触面积，减少传动过程中的打滑概率。轮体整体采用实心回转体结构，没有多余的减重孔或者复杂的内部型腔，一方面是因为这类锥轮本身的工作转速不算极高，实心结构的转动惯量能够起到一定的飞轮蓄能作用，在遇到瞬时负载冲击时可以维持转速稳定，另一方面实心结构的加工工艺更简单，采用普通车床一次装夹就能完成所有外圆面的车削加工，不需要二次装夹找正，能够有效控制各阶轮面的同轴度误差，避免高速转动时出现动平衡超差的问题。

　　安装边界方面，这款锥轮的轴向总长度和最大外圆直径是按照常规小型设备的主轴安装空间设计的，中心安装孔的孔径适配常规的设备输出轴径，安装时只需要将轮体沿轴向推入主轴，对齐键槽装入平键，再通过轴端的锁紧螺母固定即可，不需要额外设计定制的安装支座，轮体最大直径处的外圆和设备护罩之间预留了足够的安全间隙，不会出现运转时剐蹭护罩的问题。在实际使用过程中，这类阶梯锥轮的传动带移位操作不需要额外的拨叉结构，很多小型设备上都是通过手动调整传动带位置完成变速，调整时只需要稍微松开传动带的张紧机构，将传动带拨到对应直径的轮阶上，再重新张紧传动带即可完成档位切换，操作门槛极低，即使是没有经过专业培训的一线操作人员也能快速完成调速操作。

　　从结构强度角度看，一体式的阶梯锥轮不存在分体装配带来的连接松动问题，各阶轮体之间是连续的实体结构，能够承受的传动扭矩比分体装配式的锥轮更高，在长期满负载运转的工况下，也不会出现轮阶错位、连接螺栓断裂之类的故障。另外轮体的端面没有突出的凸缘结构，传动带在轮面上的位置可以有小范围的自适应调整，能够一定程度上补偿两传动轴之间的少量平行度误差，降低安装时的精度要求，适合一些加工精度不高的小型简易设备使用。在建模过程中，这类回转体零件优先采用旋转凸台的方式完成主体结构建模，之后再通过拉伸切除的方式加工中心孔和键槽，所有过渡圆角都按照实际加工的工艺要求设置，避免出现尖锐棱角导致的应力集中问题，建模完成后需要校验各阶轮面的同轴度、键槽的对称度等形位公差，保证生成的工程图能够直接指导车间加工生产，不需要额外做结构修正。
