红米Note3整机结构三维数模设计

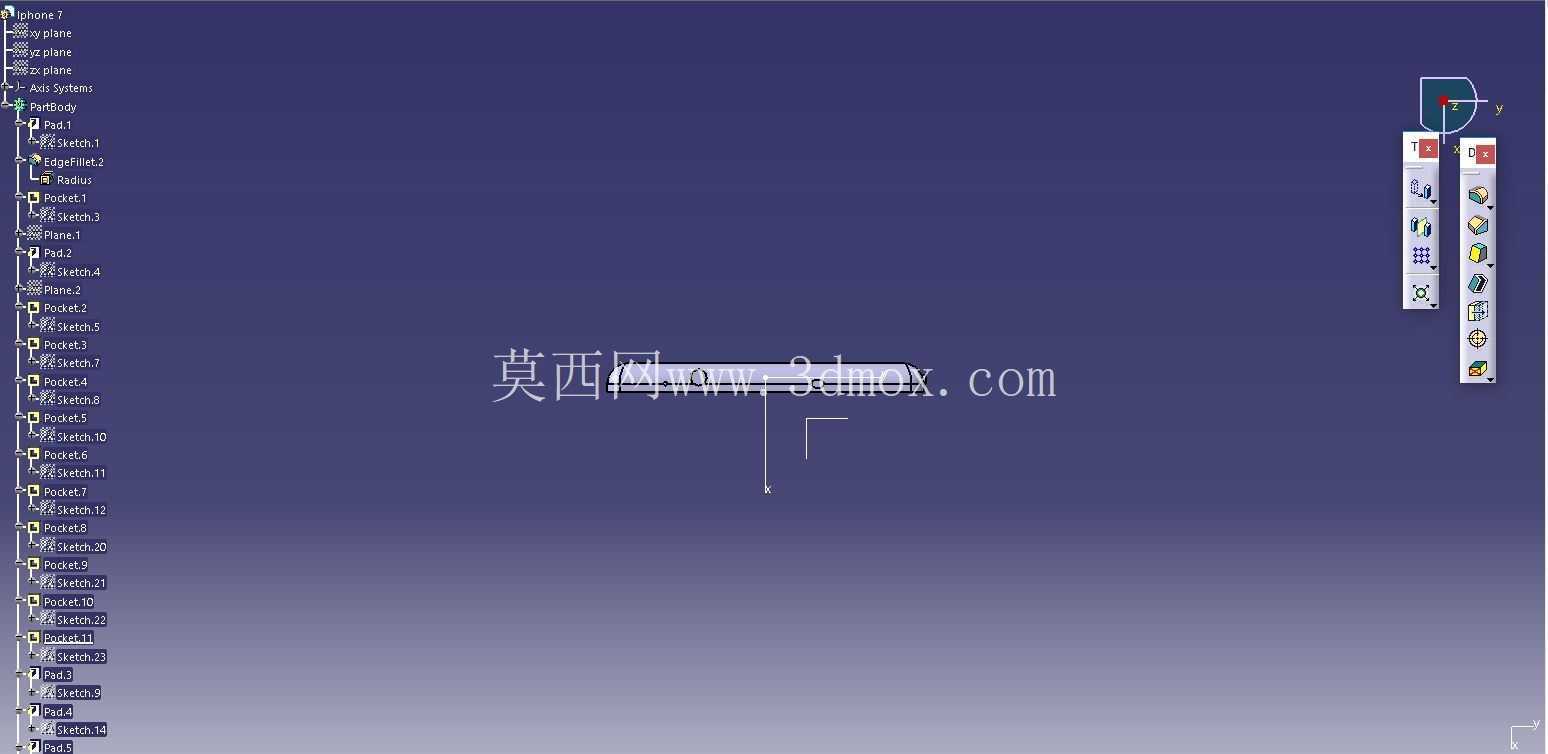

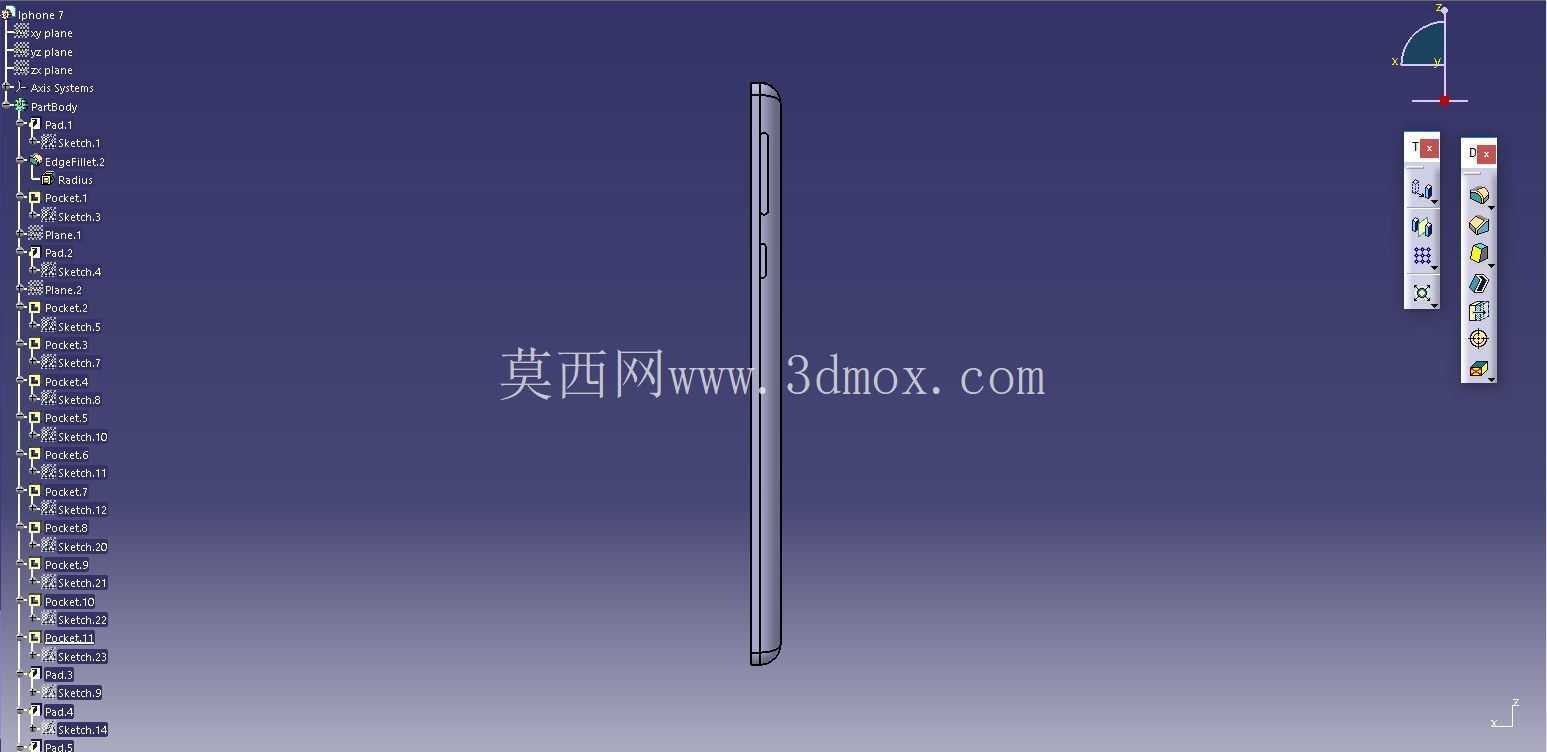

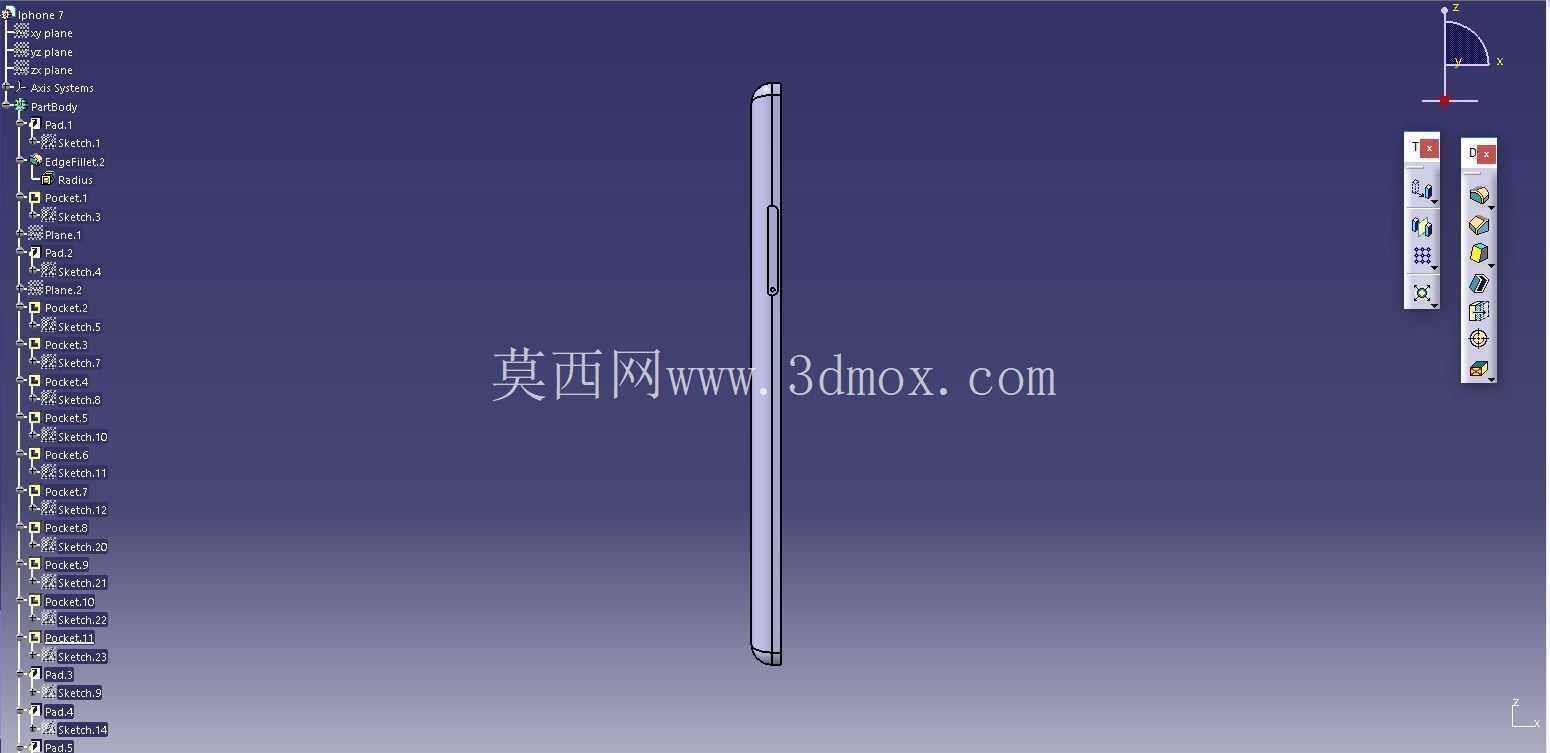

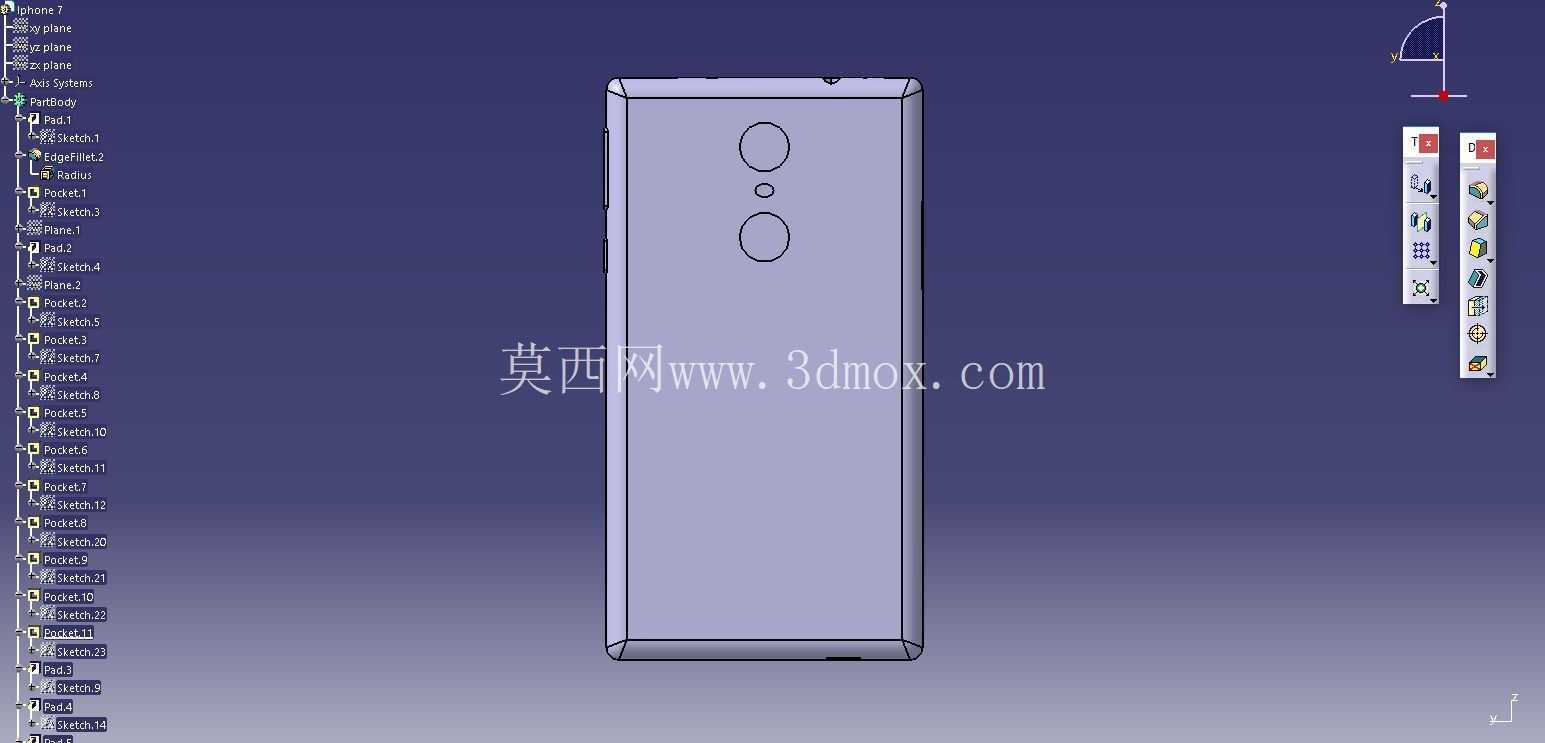

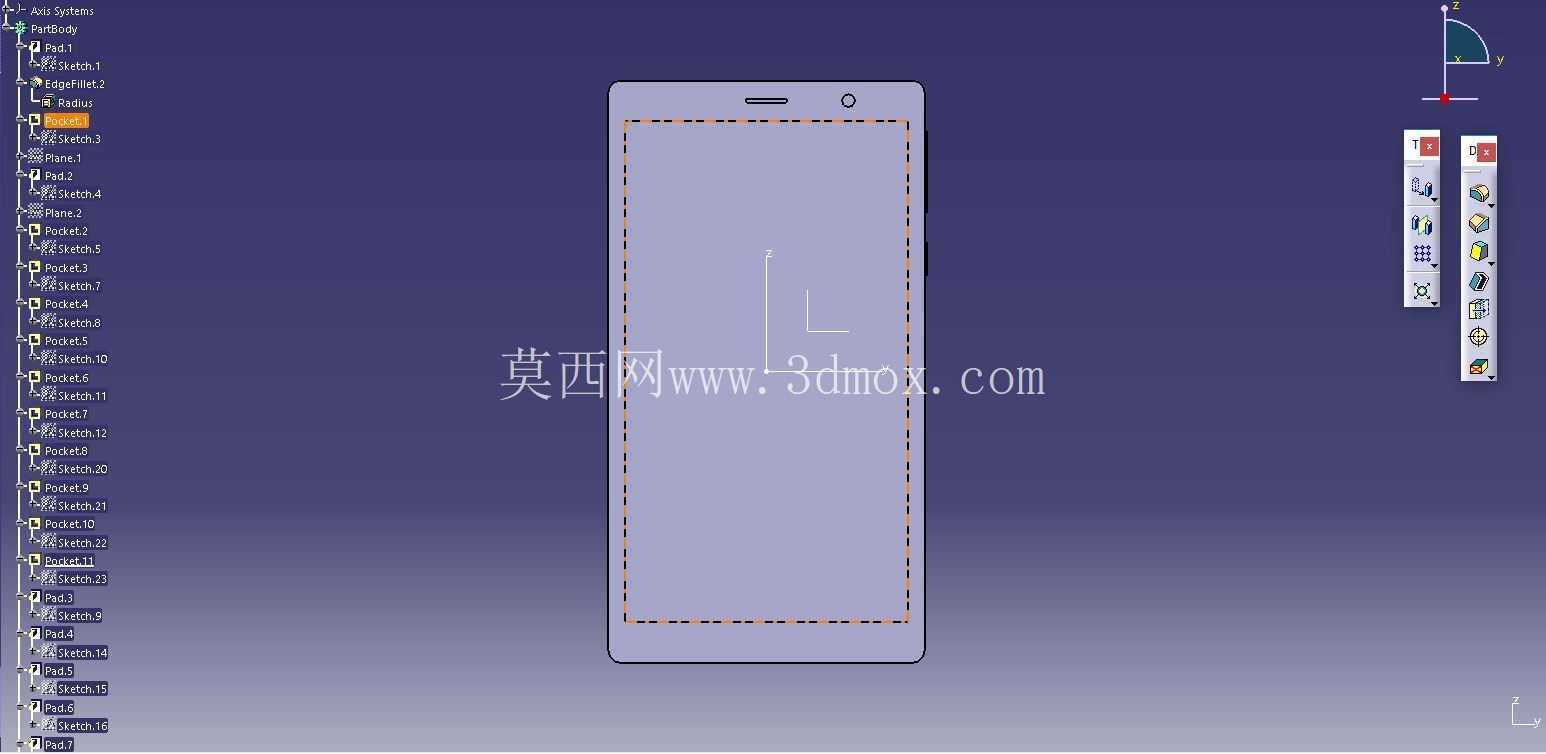

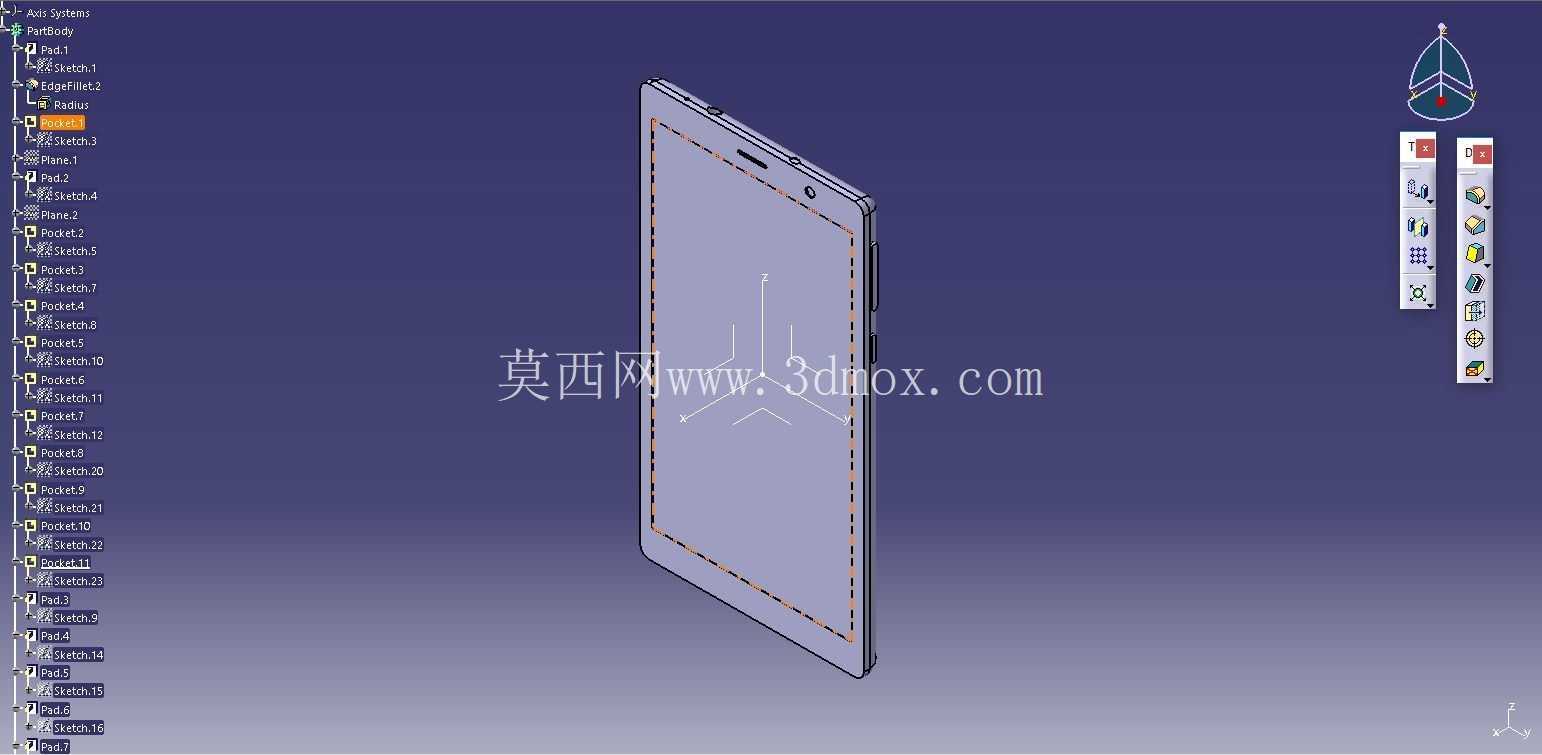

　　本次呈现的三维数模完整还原了红米Note3的整机结构细节，建模过程中严格遵循消费类手持通讯设备的结构设计逻辑，从整机堆叠的核心需求出发，先确定主板、电池、屏幕三大核心部件的安装基准面，再逐步向外拓展中框、后盖、按键、接口等外围结构的装配关系。在实际消费电子行业的应用场景中，这类整机数模可用于手机配件开发阶段的适配验证，比如保护壳开模前的贴合度校验、第三方替换电池的尺寸匹配、钢化膜的屏幕弧面适配，也可用于结构教学中讲解手持设备的堆叠设计思路，帮助初学者理解消费电子内部空间的极致利用逻辑。

　　从产品功能特性对应的结构设计来看，数模完整还原了机身的弧度过渡，后盖的金属曲面与中框的衔接处做了0.15mm的错位预留，这一细节是为了实际生产中抵消注塑与金属冲压的公差累积，避免组装后出现段差硌手的问题；机身底部的麦克风开孔、充电接口、扬声器出声孔的位置完全对齐内部元器件的避让空间，数模中可以看到每个开孔对应的内部密封筋位，这些筋位的高度设置为0.3mm，既可以满足装配时泡棉压缩的密封需求，又不会过度占用内部堆叠空间。设计思路上没有做多余的外观夸张处理，完全围绕量产可行性搭建结构：机身侧边的按键做了0.2mm的行程预留空间，按键与中框开孔的单边间隙控制在0.05mm，这个间隙值是经过大量量产验证的最优区间，既不会因为间隙过小导致按键卡滞，也不会因为间隙过大出现晃动感；摄像头区域的凸起结构做了阶梯式过渡，最外圈的装饰件高出后盖0.3mm，刚好可以保护镜头玻璃不被桌面直接摩擦，同时阶梯的斜度设置为15度，避免积灰且方便日常擦拭。

　　外形尺寸与安装边界方面，数模还原的整机长度为150mm，宽度为76mm，厚度为8.65mm，所有外部尺寸的公差带控制在±0.05mm，完全匹配量产机型的实际尺寸；内部的电池仓边界预留了0.1mm的双面胶粘贴空间，主板固定柱的位置与孔位完全对应螺丝锁付的受力点，每个固定柱的根部做了R0.2的圆角加强，避免跌落测试时出现柱根断裂的问题；屏幕总成的安装台阶深度为1.2mm，刚好容纳屏幕总成的厚度加上泡棉层的压缩量，屏幕与中框的贴合面宽度为0.8mm，足够支撑双面胶的粘贴强度，满足日常使用中屏幕不脱落的可靠性要求。

　　数模中还还原了机身顶部的红外发射窗口、耳机孔的内部挡边，这些细节结构虽然不影响核心功能，但直接关系到用户的实际使用体验，比如耳机孔内部的挡边可以避免耳机插头插入过深顶坏内部元器件，红外窗口的倾斜角度设置为10度，刚好匹配红外发射管的信号发散角度，保证遥控信号的覆盖范围。从结构工程师的视角看，这类整机数模的核心价值不在于外观的相似度，而在于装配关系的准确性，每个卡扣的扣合量设置为0.25mm，卡扣的导入角做了30度的斜度，方便组装时的滑入定位，同时卡扣的根部做了减胶处理，避免注塑时出现缩痕影响外观；后盖与中框的配合止口做了0.1mm的重叠量，既可以保证装配后的缝隙均匀，又能起到一定的防尘作用。
