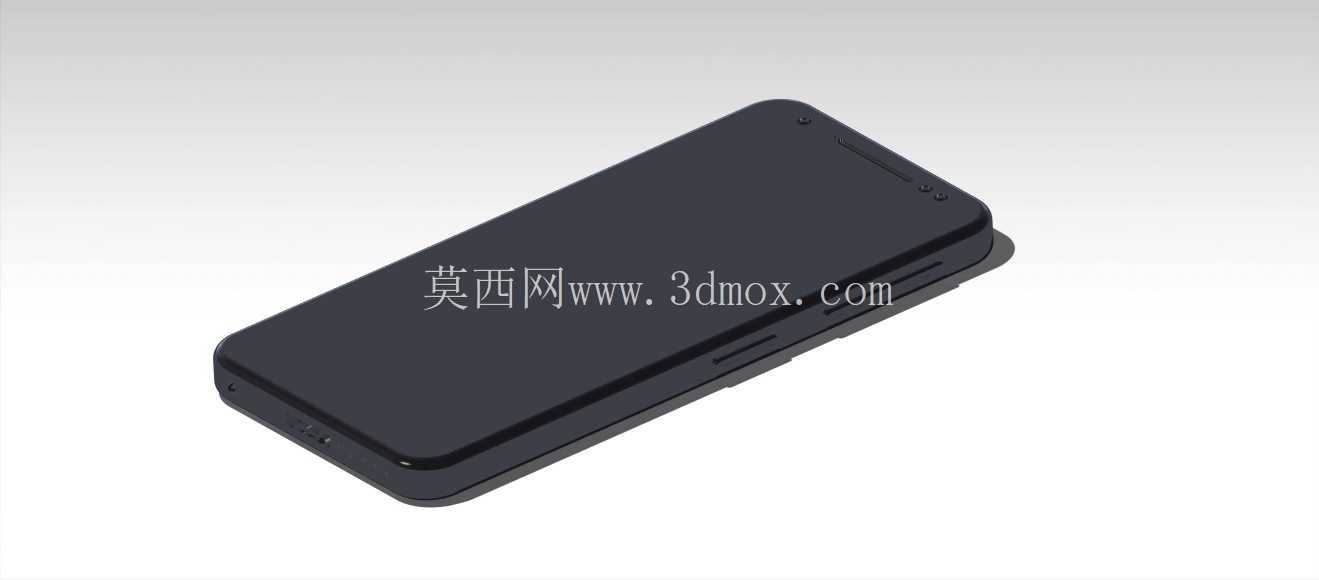

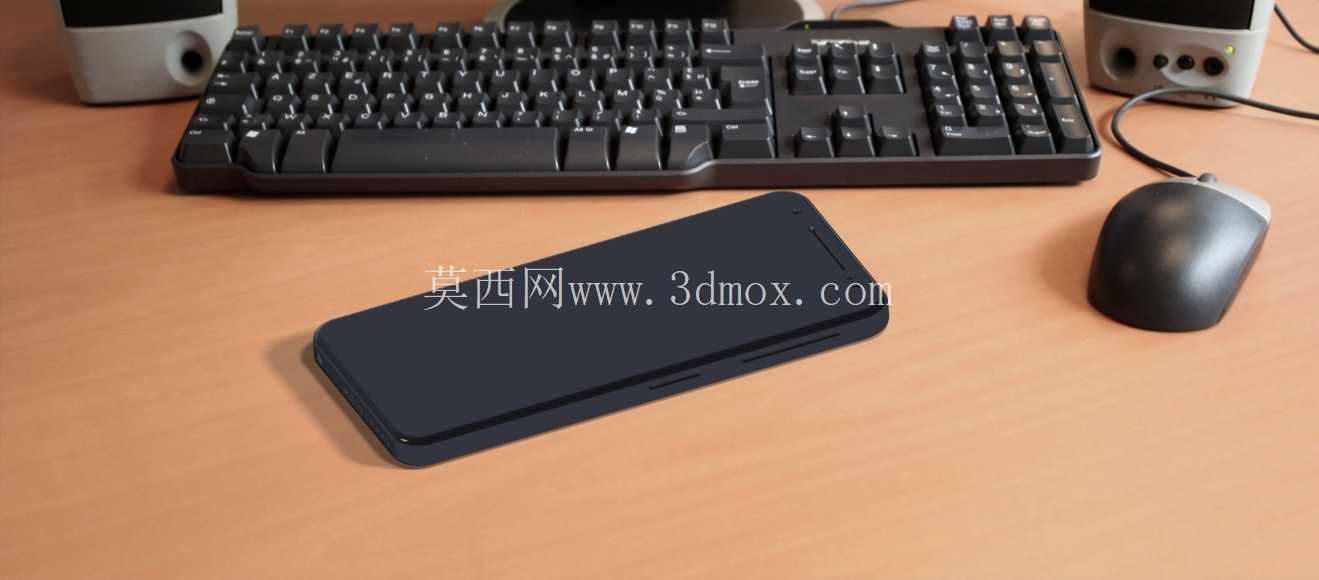

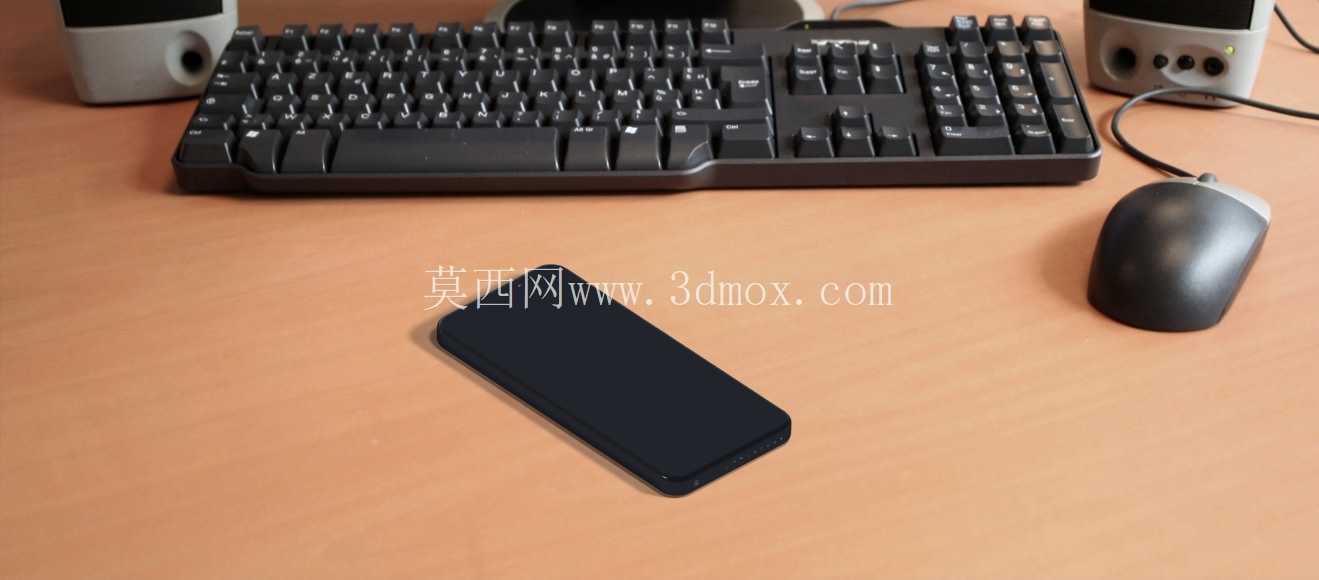

红米Note5Pro智能手机外观结构建模

　　日常做消费电子结构建模的时候，手持通讯类产品的外观还原是很考验细节把控的项目，这次做的这款千元定位直板智能手机的外观结构，首先要考虑的就是用户单手握持的实际使用场景，整机的轮廓圆角不能做的太生硬，不然长期握持的时候边角会硌手，也不能做的过度圆弧，不然放在倾斜的桌面容易滑落。先从整机的外轮廓尺寸边界开始定，整机长度控制在155mm左右，宽度控制在75mm上下，厚度控制在8mm以内，这个尺寸区间刚好覆盖大多数成年用户单手握持的拇指操作覆盖范围，不会出现单手够不到屏幕对角区域的问题。机身背部的弧度处理是重点，不能做成纯平的背板，要从靠近中框的位置开始做向内收的弧度过渡，让背板和手掌的贴合度更高，握持的时候受力均匀分散在整个掌面，而不是集中在中框的棱线上。中框的按键布局要符合大众的使用习惯，音量加减键放在机身右侧偏上的位置，电源键在音量键下方，按键的凸起高度控制在0.8mm左右，既保证盲按的时候能清晰分辨按键边界，又不会因为凸起过高放在口袋里出现误触的情况。

　　机身底部的开孔排布要规整，麦克风开孔、充电接口、扬声器出音孔要在同一水平轴线上，出音孔的孔径统一做0.5mm，孔间距保持一致，避免出现视觉上的杂乱感，同时要注意开孔不能穿透到机身内部的结构预留区域，给后续内部主板、电池的堆叠留出足够的安全壁厚，机身壁厚统一控制在1.2mm，既能保证整机的结构强度，又不会过度占用内部空间。机身顶部保留3.5mm耳机接口的位置，接口周围做0.3mm的凸台补强，避免频繁插拔耳机的时候出现接口开裂的问题。摄像头模组放在背部左上角的位置，模组整体凸起高度控制在1.5mm，模组周围做一圈0.2mm高的保护圈，当手机平放在桌面的时候，保护圈先接触桌面，避免镜头玻璃直接和桌面摩擦产生划痕。

　　屏幕和中框的贴合位置做0.1mm的台阶限位，保证屏幕装配的时候不会出现偏移，屏幕四周的黑边宽度控制均匀，上下边框的宽度保持对称，不会出现头重脚轻的视觉感受。建模的时候要特别注意各个拼接位置的断差控制，中框和背板的拼接缝隙预留0.05mm的装配间隙，既保证装配的时候能顺利扣合，又不会出现缝隙过大进灰的问题。机身侧面的SIM卡托位置做和中框齐平的设计，卡托弹出孔的孔径做0.4mm，位置和卡托的拨杆位置精准对应，避免出现卡针插进去顶不到拨杆的情况。整个外观建模完成后，要做多次的拔模角度检查，所有外观面的拔模角度不小于3度，保证后续如果做手板验证或者开模的时候能顺利脱模，不会出现外观面拉伤的问题。

　　还要做整机的重心模拟，把整机的重心控制在机身中心偏下的位置，单手握持的时候不会出现头重脚轻易滑落的情况，各个边角的R角过渡要做曲率连续检查，避免出现曲面不光顺，反射光影出现褶皱的问题，毕竟消费电子类产品的外观质感很大程度上取决于曲面的光顺度，哪怕是0.1mm的曲面不顺，在光线照射下都会很明显。另外还要考虑日常使用的防摔结构预留，四个边角的位置内部预留缓冲筋位的空间，外观上保持圆角过渡，跌落的时候边角先接触受力，能通过形变分散冲击力，减少屏幕和背板碎裂的风险。按键的手感反馈也要在建模的时候预留好行程空间，按键的按压行程控制在0.3mm，按压力度保持在1.5N左右，既不会太硬按不动，也不会太软没有反馈感。
