直板智能手机整机结构三维数模设计

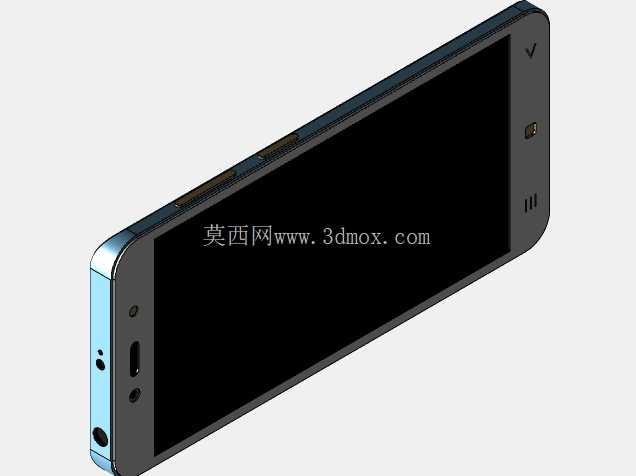

　　这款直板智能终端的三维结构设计，完全围绕消费电子量产落地的实际需求展开，建模过程全程贴合手持通讯设备的装配逻辑与使用场景。从日常使用的场景出发，整机正面采用大尺寸触控屏覆盖方案，屏幕黑边宽度控制兼顾结构强度与屏占比平衡，顶部预留听筒、前置感光元件的安装沉台，底部未设置实体按键，完全适配触控交互的操作逻辑，屏幕与中框的配合预留0.15mm的双面胶粘贴槽位，同时在屏幕四周设计0.2mm的限位凸台，避免装配过程中屏幕移位导致的显示偏移问题。机身侧边框采用金属与塑胶拼接的结构方案，左侧边框预留SIM卡托的插拔开口，卡托与边框的配合间隙控制在0.05mm以内，同时设计防水胶圈的安装槽位，满足日常泼溅防护的需求；右侧边框集成音量调节按键与电源按键，按键采用独立的POM材质按键帽设计，按键与边框开孔的单边间隙控制在0.1mm，既保证按键按压的顺畅度，又避免缝隙过大进灰的问题，按键下方对应锅仔片的位置设计0.3mm的凸点，保证按键触发的反馈手感清晰。

　　机身底部边框集中布置了Type-C充电接口、3.5mm音频输出接口、主麦克风拾音孔以及扬声器出音孔，每个开孔的位置都对应内部主板的接口位置做了同轴度校准，Type-C接口周围设计了金属加强筋，避免多次插拔导致的接口开焊问题，扬声器出音孔采用阵列式小孔设计，孔位内侧预留防尘网的粘贴台阶，防止灰尘进入腔体影响音质。机身背部采用三段式结构设计，上下两段为塑胶天线溢出区域，中间段为金属电池盖，左上角预留后置摄像头的安装沉台与闪光灯开孔，摄像头镜片的安装位置比背部平面高出0.3mm，同时在镜片周围设计0.5mm的保护凸圈，避免日常放置时镜片直接接触桌面产生划痕。

　　从内部结构的设计思路来看，整机采用中框作为核心承载构件，主板、电池、摄像头模组、扬声器腔体、振动马达都通过螺丝或者背胶固定在中框的对应定位柱上，中框的厚度根据不同区域的受力情况做了差异化设计，主板安装区域的中框厚度设置为1.2mm，保证主板安装的平面度，电池仓区域的中框厚度减薄至0.8mm，在保证结构强度的前提下尽可能压缩整机厚度，给电池留出更大的容量空间。整机的外形尺寸控制在142mm70mm8.6mm的范围内，完全适配单手握持的人体工学需求，机身边框的四个角都做了R8mm的圆角过渡，侧边与背部的衔接处做了15度的斜角倒角，握持时不会产生硌手的触感。

　　安装边界方面，整机所有外接接口的位置都符合通用配件的适配标准，Type-C接口的中心距底部端面的距离为6mm，保证通用充电线的插拔不会与桌面产生干涉，3.5mm音频接口的深度设计为14mm，适配市面上绝大多数三段式、四段式音频插头，SIM卡托的插拔行程控制在8mm，用通用卡针即可顺利弹出，不需要额外的专用工具。建模过程中所有的配合面都做了拔模角度处理，塑胶件的拔模角度设置为1.5度，金属件的CNC加工面预留了0.1mm的抛光余量，所有的螺丝柱都做了火山口防缩设计，避免注塑成型时表面产生缩痕影响外观质感，内部的走线槽宽度统一设置为3mm，深度1mm，所有的排线转弯处都做了R2mm的圆角处理，避免排线弯折过度导致的线芯断裂问题。扬声器腔体的设计采用密闭式音腔结构，音腔容积控制在0.8cc，出声孔的总面积达到音腔辐射面积的15%，保证低频音效的输出质量，麦克风的拾音孔内侧设计了密封泡棉的安装位，避免机身内部的杂音被麦克风拾取影响通话质量。振动马达的安装位置设置在机身下半部分靠近侧边的位置，采用泡棉压紧加背胶固定的方式，避免马达振动时产生多余的共振异响。
