曲面零件星形嵌入孔结构设计方案

　　在电力设备的结构设计场景中，曲面构件上的异形嵌入结构一直是加工与装配环节的难点，尤其是电源类设备的壳体、磁芯配套构件，常遇到非平面基材上需要加工规则嵌入槽的需求，这类结构如果处理不当，很容易出现装配间隙过大、贴合度不足、应力集中导致构件开裂的问题。本次设计的星形嵌入结构，就是针对曲面零件的异形嵌入需求开发的结构方案，核心解决曲面基材上非规则形状嵌入件的贴合与固定问题。

　　从实际应用场景来看，这类结构可用于电源变压器的曲面壳体标识嵌入、磁芯组件的定位嵌合、曲面外罩的功能性开槽嵌装，很多户外电力设备的曲面外壳上需要嵌入标识、导电接触片或者定位卡扣，传统的平面开孔思路直接套用在曲面上时，会出现孔位边缘与曲面不贴合、嵌入件安装后翘起、密封性能失效的问题，尤其是带弧度的冲压壳体或者注塑曲面件，异形嵌入结构的边界拟合精度直接影响后续的装配可靠性。

　　设计过程中首先要处理的是曲面与嵌入轮廓的匹配问题，不同于平面零件上直接投影拉伸切除的开孔方式，曲面零件的嵌入孔需要沿着曲面的法向进行轮廓投影，保证星形嵌入结构的每一条边都能与曲面基材保持垂直的配合面，避免出现单侧间隙过大的情况。星形结构的尖角位置做了微小的圆角过渡，这是考虑到实际加工过程中，不管是铣削加工还是注塑成型，尖角位置都容易出现应力集中或者加工缺陷，微小圆角既不影响星形结构的外形辨识度，又能提升构件的结构强度，避免尖角处受外力出现崩裂。

　　在功能特性上，这个嵌入结构采用了等距贴合的设计思路，嵌入件的底面完全贴合曲面的弧度，配合面的间隙控制在装配公差允许的范围内，不需要额外的填充胶层就能实现稳定嵌合，如果是需要密封的使用场景，配合面的贴合精度也能满足密封圈的安装要求。嵌入结构的深度根据曲面基材的壁厚做了适配，不会因为开槽过深穿透基材，也不会因为深度不足导致嵌入件固定不稳，侧壁设计了微小的拔模斜度，方便注塑或者冲压加工后的脱模，也便于嵌入件的压装作业。

　　从安装边界来看，设计时预留了足够的压装操作空间，星形结构的外轮廓距离曲面零件的边缘保持了足够的安全距离，避免压装时基材边缘出现开裂，嵌入结构的周边没有设计其他干涉特征，不管是采用压装、胶粘还是卡扣固定的方式，都有足够的操作空间。结构的整体尺寸适配常规电源变压器曲面壳体的常用规格，不需要对原有壳体结构做大幅修改就能直接套用，对于不同曲率的曲面零件，只需要调整投影方向和贴合面的偏移参数，就能快速生成适配的嵌入结构，大幅减少同类结构的重复建模工作量。

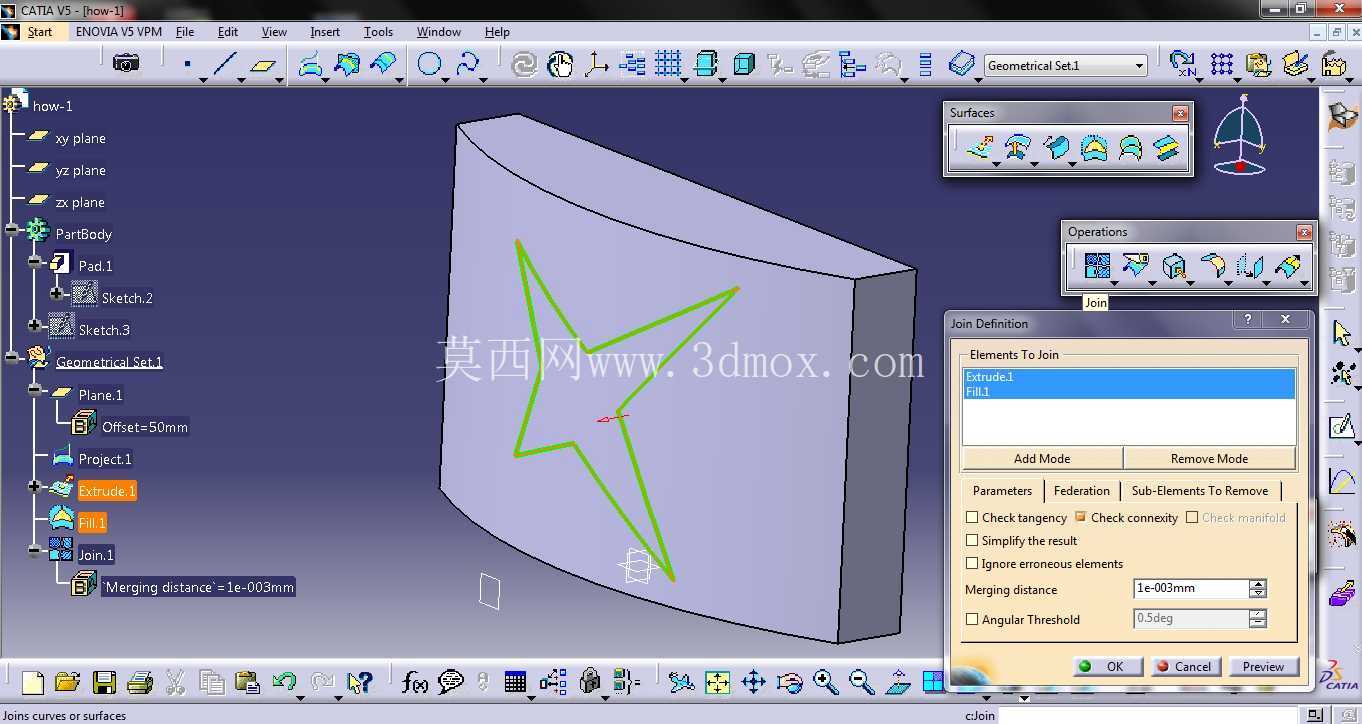

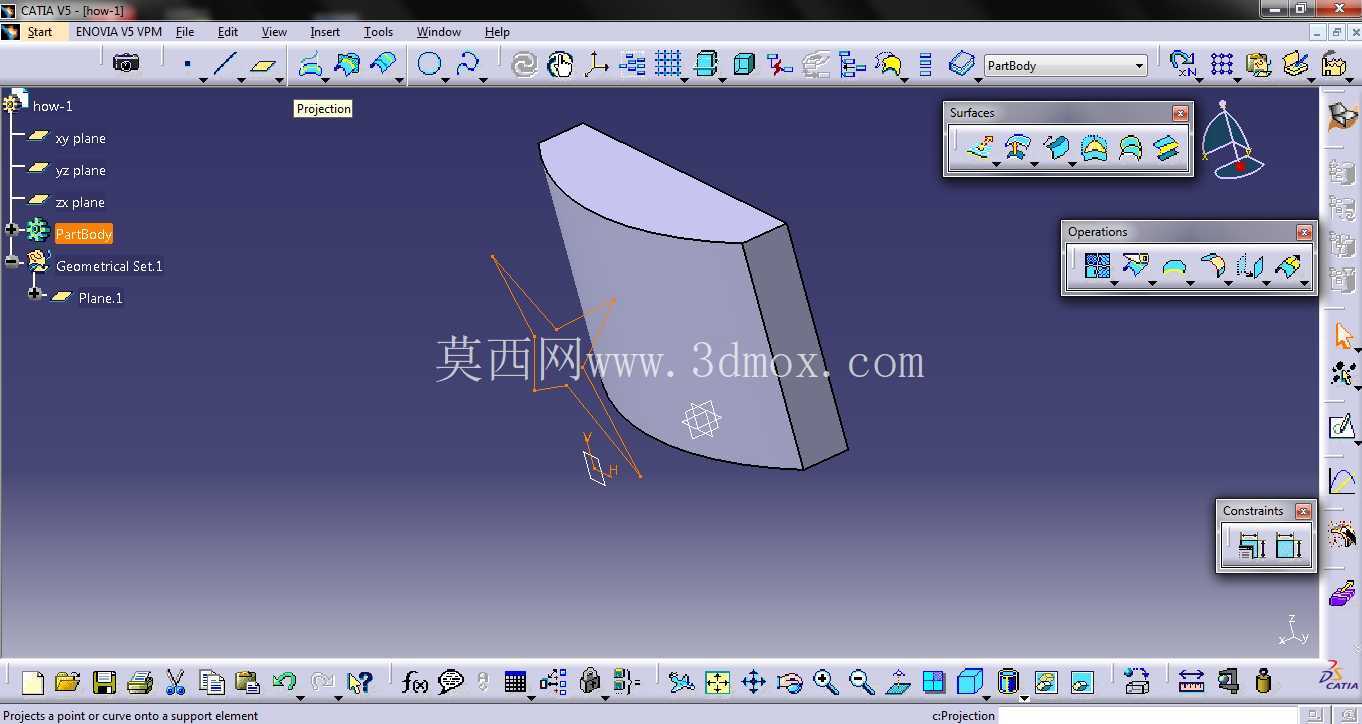

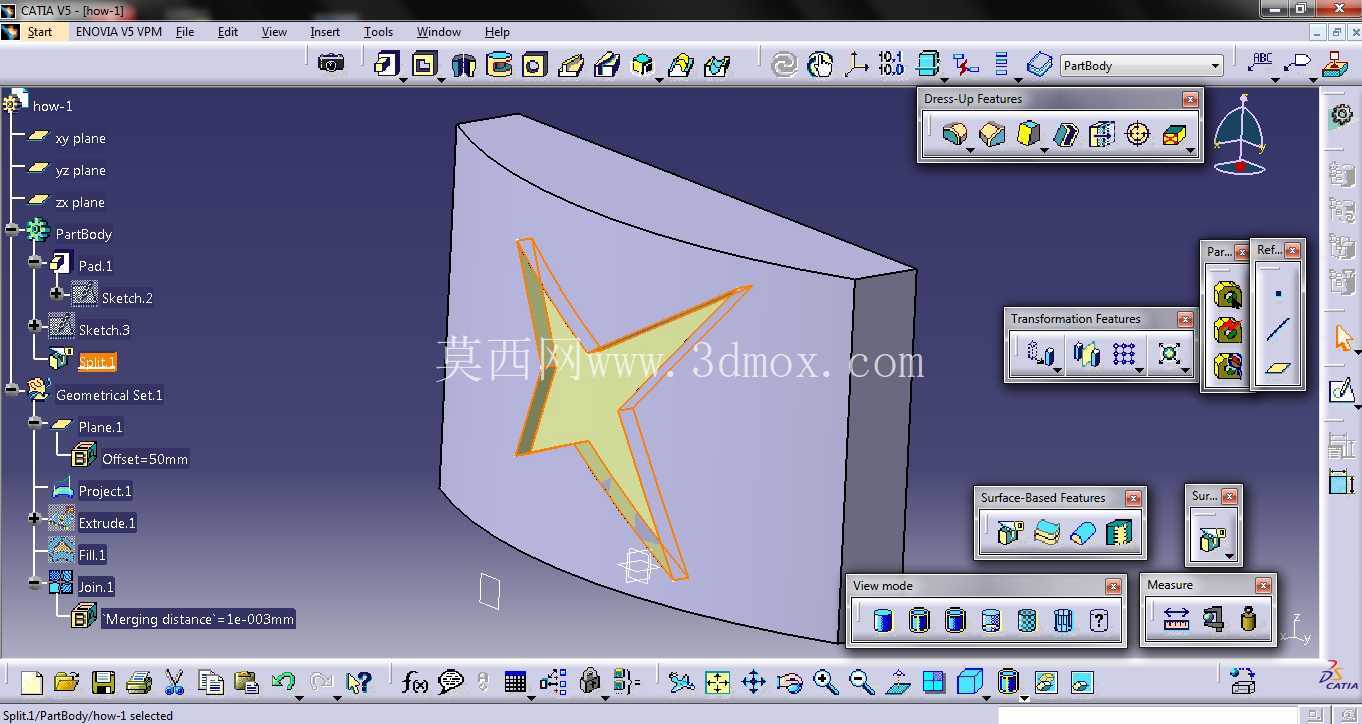

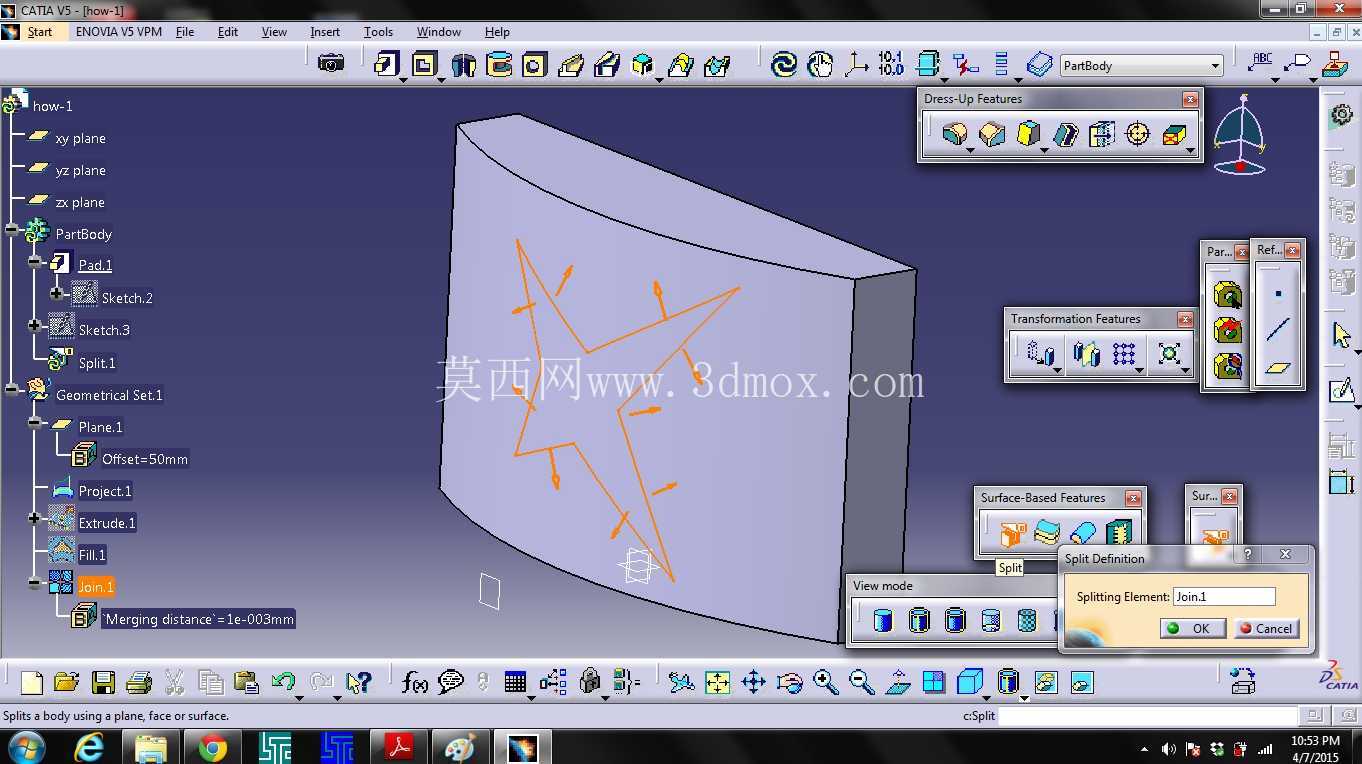

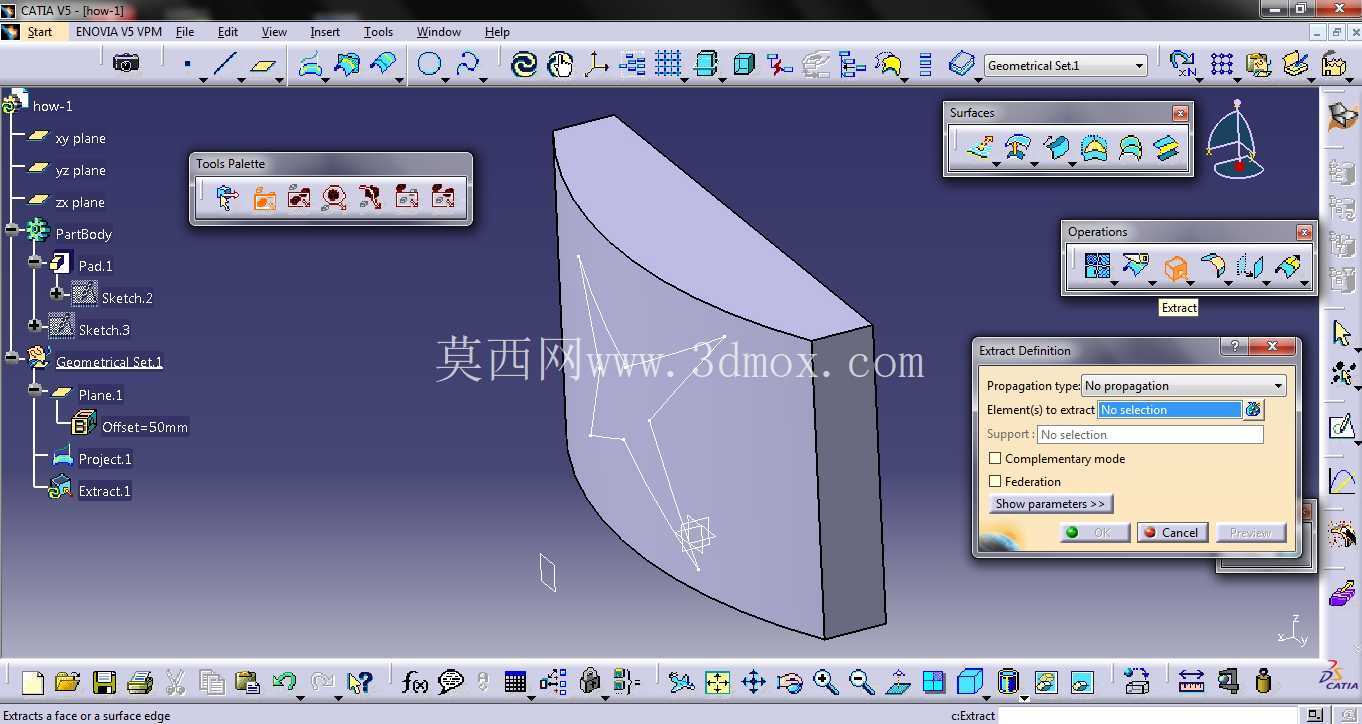

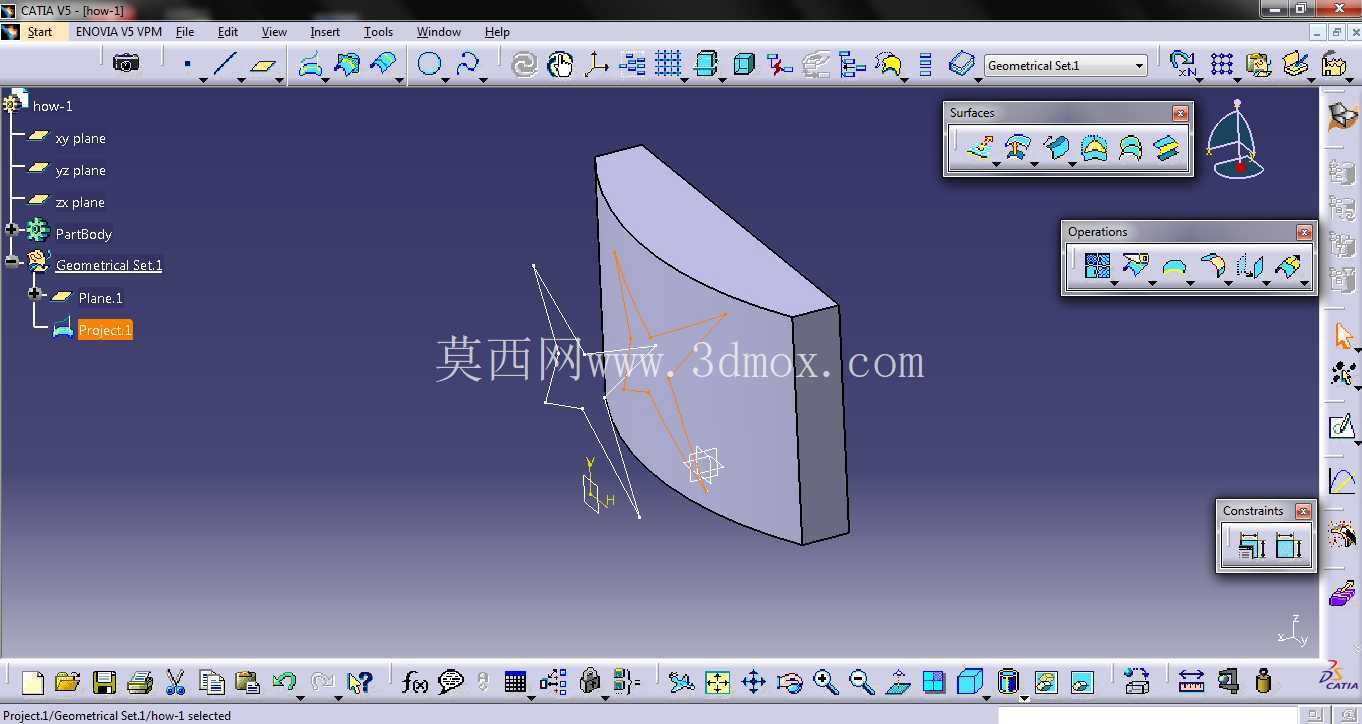

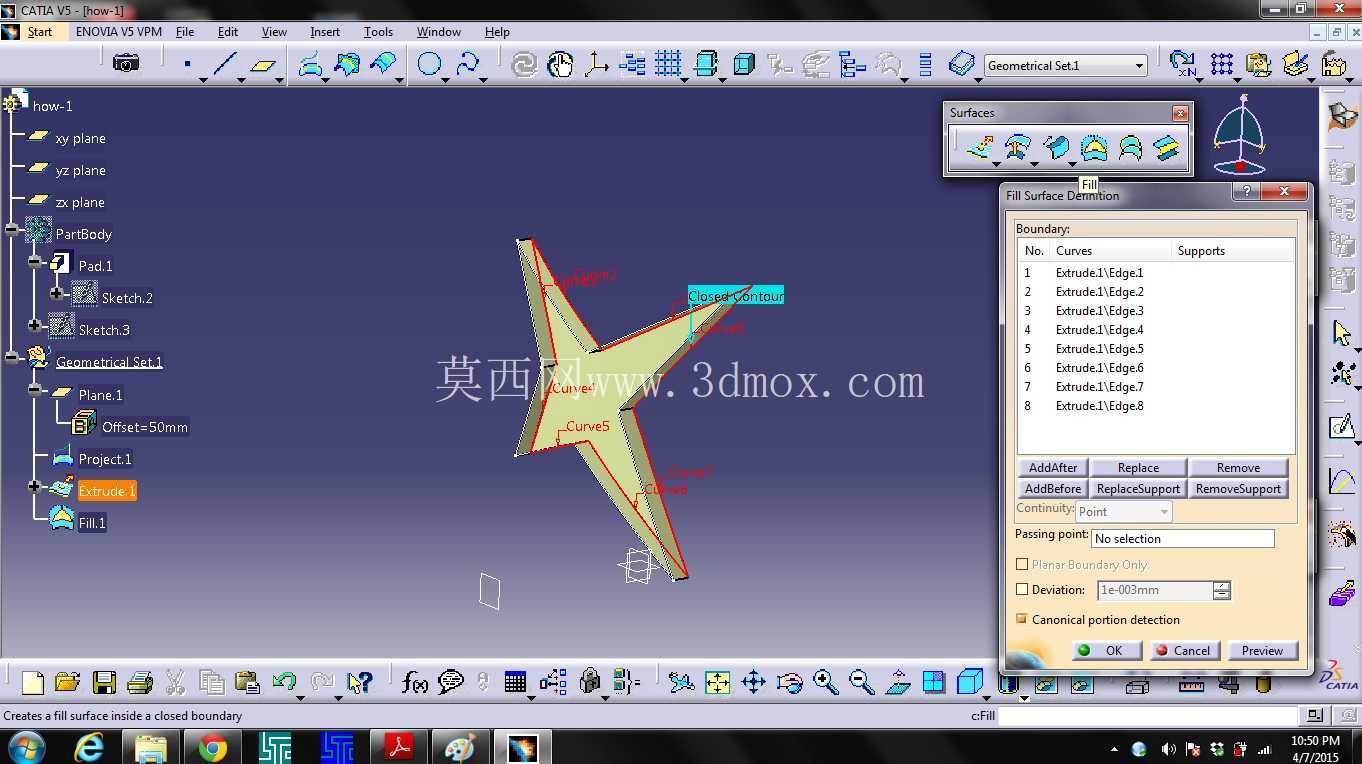

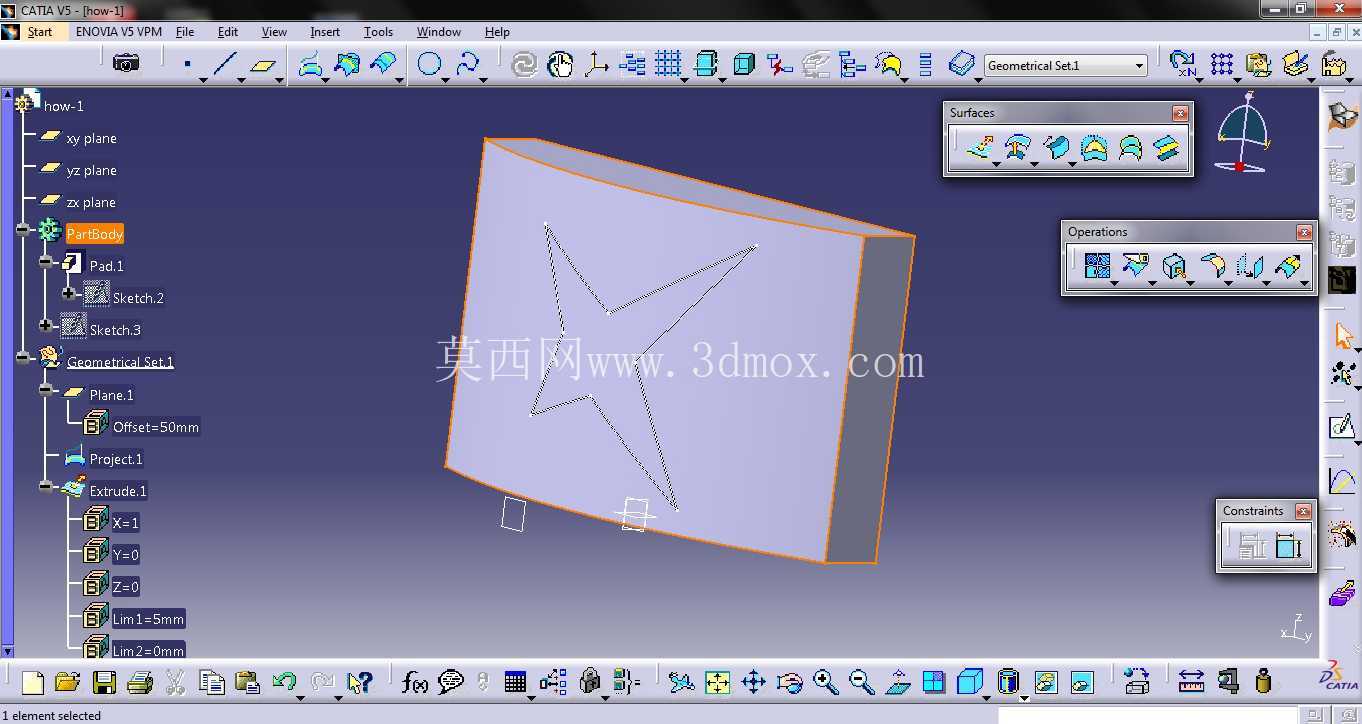

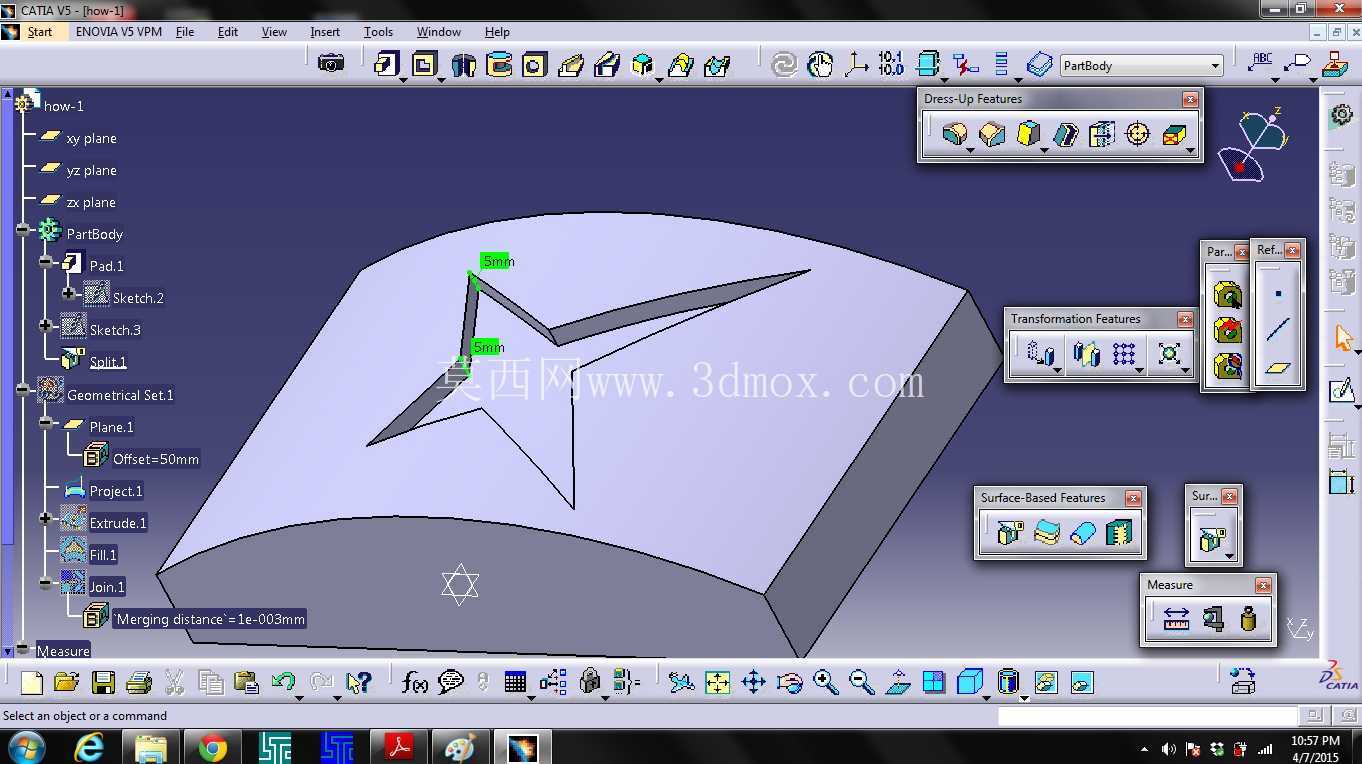

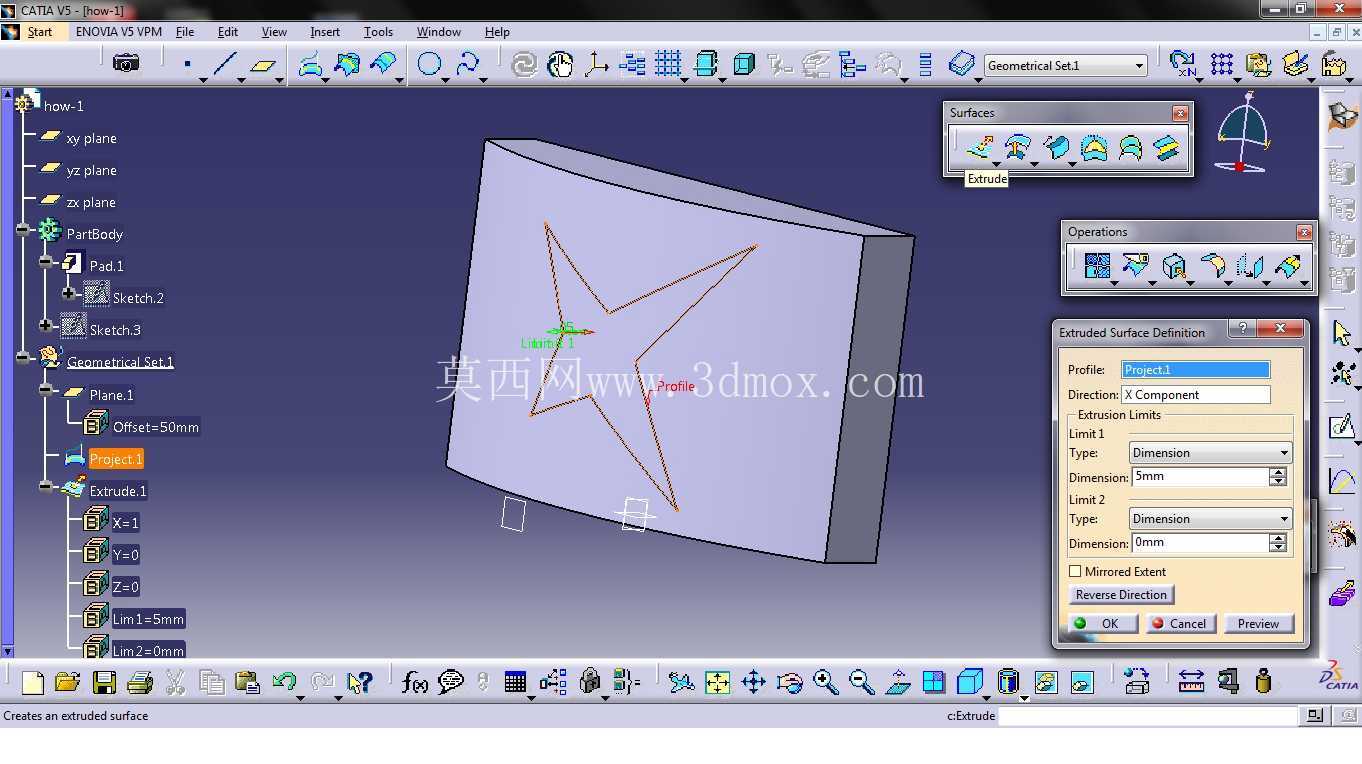

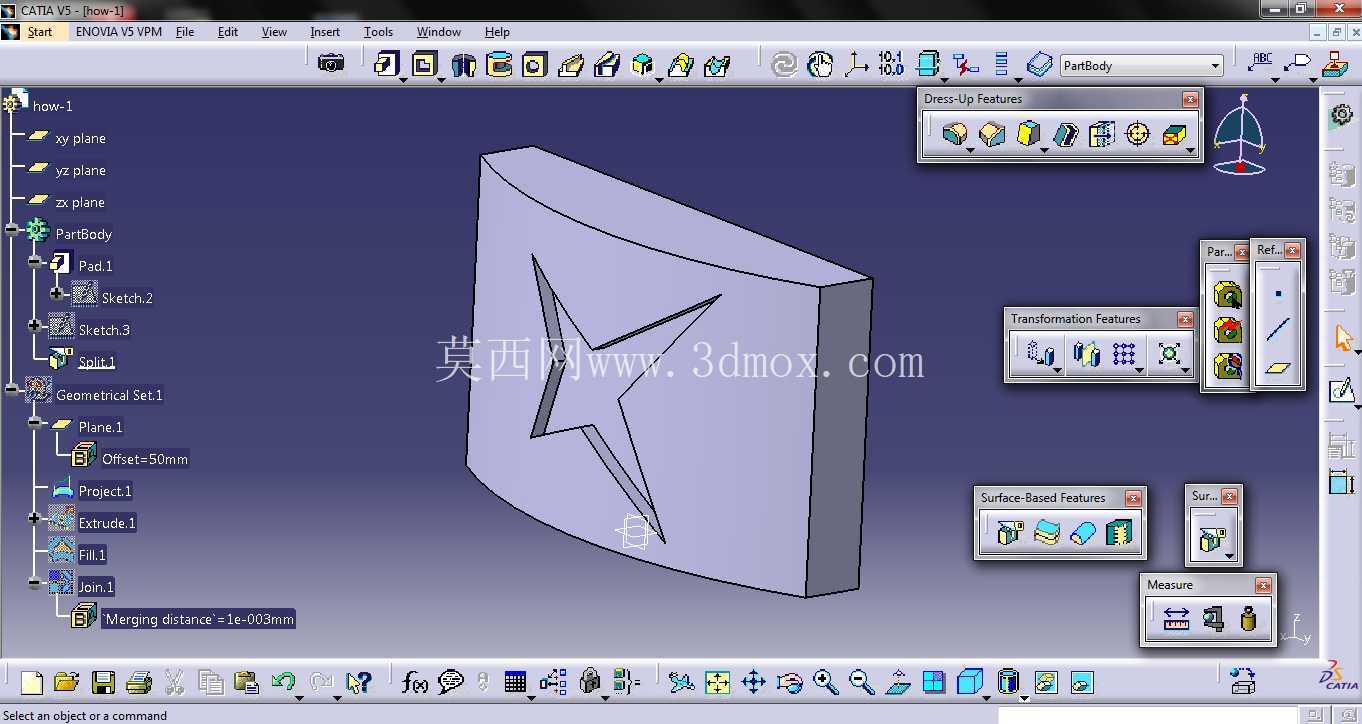

　　实际建模过程中，先构建基础曲面基材，再绘制星形轮廓草图，通过曲面投影的方式将轮廓映射到目标曲面上，之后沿着曲面法向进行切除拉伸，再对尖角和边缘做圆角处理，最后校验配合面的贴合度和壁厚强度，整个设计流程避开了传统平面开孔思路在曲面上的适配问题，所有特征都保留了参数化关联，后续调整星形大小、嵌入深度、曲面曲率时，只需要修改对应参数就能完成结构更新，不需要重新绘制全部特征。这类结构除了电力设备领域，在其他带曲面外壳的机电产品上也有广泛的适用性，只要是曲面基材上需要做规则形状嵌入的场景，都可以参考这个设计思路调整适配。
