方圆过渡变径连接结构件CATIA练习模型

　　在电力输配、工业流体输送、通风管路布设等场景中，经常会遇到不同截面形状管路或腔体的连接需求，这类方圆过渡的变径结构件，是解决圆形端口与方形端口对接问题的核心零件，尤其在变压器配套的风道连接、冷却管路转接环节，这类结构的设计合理性直接影响介质流通效率与结构装配精度。

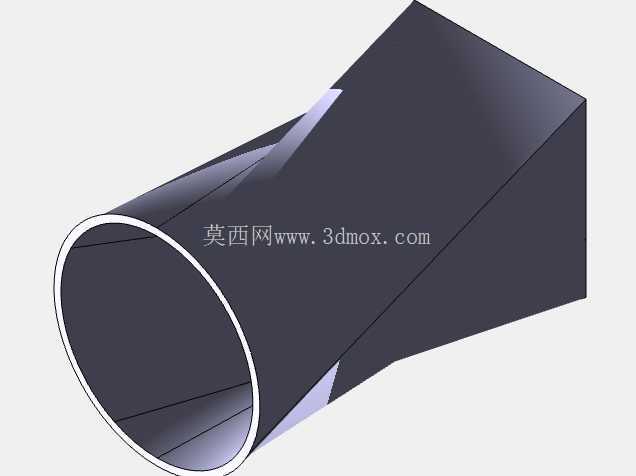

　　从实际使用场景来看，这类过渡结构一端为圆形开口，适配圆形管路、风机接口或者圆形腔体端口，另一端为方形开口，适配方形风道、方形设备壳体接口，中间通过连续的曲面完成截面形状的平滑过渡，避免截面突变带来的介质流动阻力激增问题，在变压器的冷却系统中，这类结构常被用于连接圆形的通风管道与方形的散热器接口，保证冷却气流能够顺畅通过，减少风阻带来的散热效率损耗。

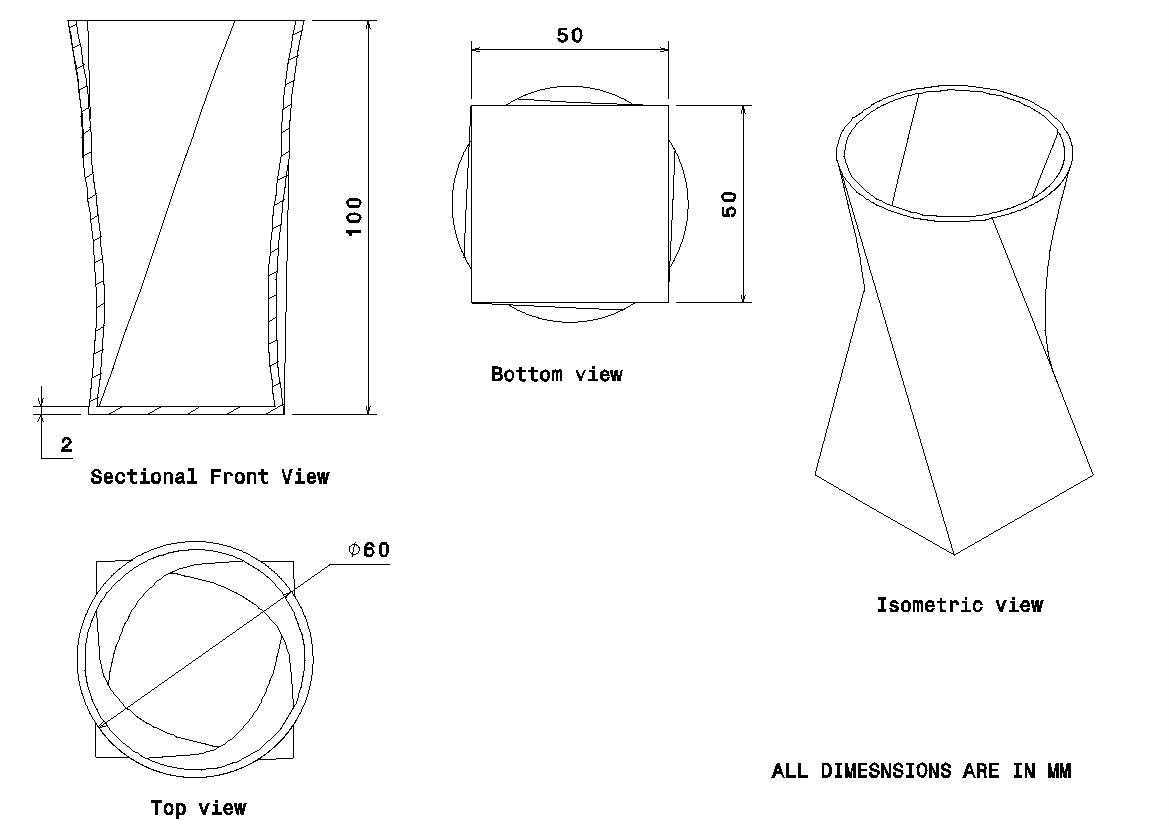

　　设计这类结构时，首先要确定两端接口的尺寸边界，圆形端的直径需要匹配对接管路的外径或者内径，根据连接方式的不同预留密封或者焊接的余量，方形端的边长需要匹配方形接口的安装尺寸，同时要保证两端接口的中心同轴度，避免安装后出现错位应力。建模过程中，先分别绘制两端的截面草图，圆形端的草图要保证圆度公差，方形端的草图要保证四边的垂直度与边长尺寸精度，之后通过多截面实体命令生成中间的过渡曲面，这里需要注意截面之间的耦合点设置，要保证过渡曲面的光顺性，避免出现扭曲、褶皱的曲面缺陷，否则后续生成实体后会出现应力集中的薄弱区域，在长期受介质压力或者振动载荷时容易出现开裂问题。

　　完成主体实体生成后，还需要根据实际安装需求设计外壳的连接结构，比如在圆形端和方形端的边缘设计翻边结构，用于安装螺栓或者焊接固定，翻边的厚度要根据整体结构的壁厚来确定，保证连接部位的结构强度，同时要对所有的棱边进行圆角处理，避免锐边带来的应力集中，也能减少安装过程中的划伤风险。

　　从安装边界来看，这类过渡结构的整体高度需要根据现场的安装空间来确定，在满足过渡曲面光顺的前提下，尽量压缩整体高度，减少占用的安装空间，同时要保证两端接口的安装平面度，避免安装后出现密封不严的问题，如果是用于通风场景，内壁的曲面要尽量光滑，减少气流流动时的涡流产生，降低运行过程中的风噪；如果是用于流体输送场景，还要根据输送介质的腐蚀性选择对应的材料，建模时预留防腐涂层的厚度余量。

　　在结构强度校核方面，这类变径结构的薄弱区域通常在截面变化率最大的中部位置，设计时要根据实际承受的压力或者载荷调整壁厚，对于承受正压的场景，要适当增加中部壁厚，或者在外部增设加强筋结构，加强筋的布置要顺着曲面的走向，避免破坏曲面的光顺性，同时要保证加强筋与主体结构的连接圆角足够大，减少应力集中。对于变压器配套使用的这类结构，还要考虑电磁兼容的要求，材料选择上要避免使用导磁材料，防止在结构件内部产生涡流损耗，影响变压器的运行效率。

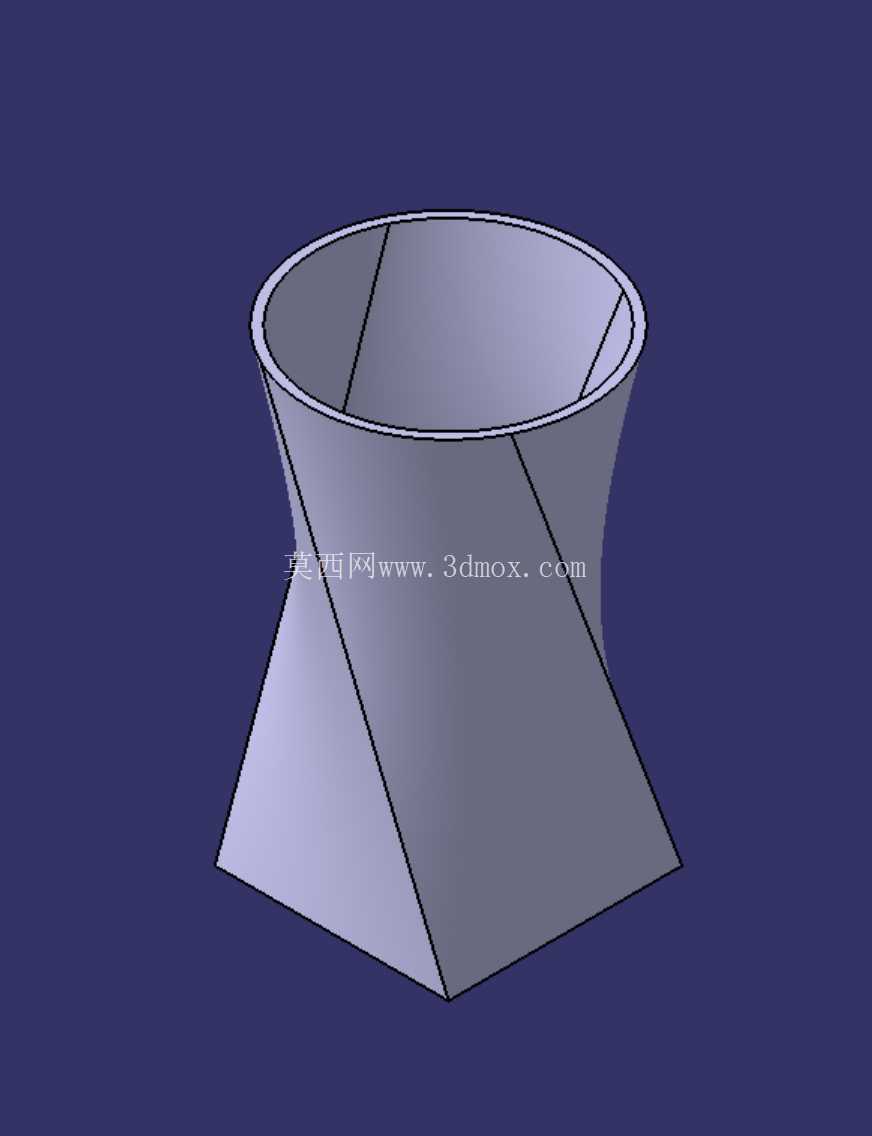

　　建模过程中使用多截面实体命令时，要注意两个截面的闭合点位置要对应，否则生成的实体会出现扭曲变形，需要反复调整闭合点的位置和截面的方向，预览生成的曲面是否光顺，确认没有问题后再生成实体。外壳命令的使用主要是对实体进行壁厚抽壳，抽壳时要保证壁厚均匀，避免出现局部壁厚过薄的问题，抽壳后要检查内壁的曲面质量，对于出现曲面瑕疵的位置，要通过曲面修补命令进行调整，保证内壁的光滑过渡。

　　这类结构虽然看起来造型简单，但是在实际工程应用中对曲面质量和尺寸精度的要求很高，一旦设计不合理，很容易出现安装错位、流阻过大、结构强度不足等问题，在建模练习过程中，需要重点掌握多截面实体的耦合方式、闭合点调整、抽壳壁厚控制等核心操作，才能在实际工程设计中快速完成这类变径过渡结构的设计，满足不同场景的使用需求。
