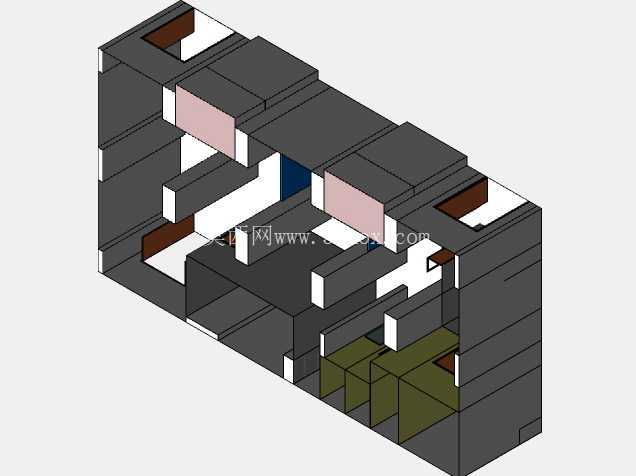

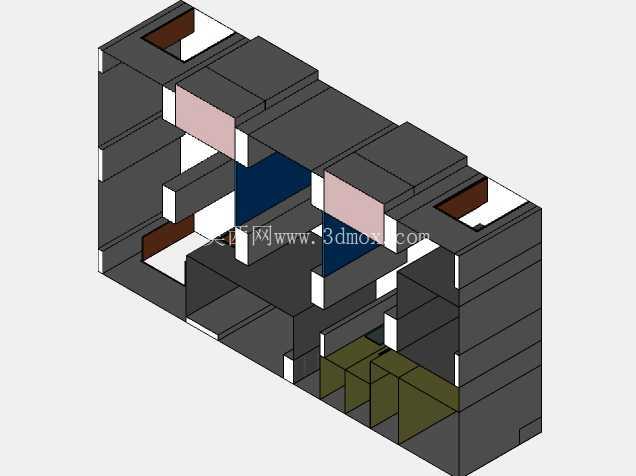

多绕组层叠式电源变压器骨架结构

　　在低压配电、工控板卡供电、消费类电源模块的量产设计环节，变压器的绕组排布结构直接决定了整机的绝缘性能、绕线生产效率与磁路耦合效率，本次呈现的层叠式骨架结构，正是面向多组独立输出电压场景开发的绕线承载构件。从实际产线应用来看，这类骨架多用于输出回路数量在3-5组的小功率电源场景，比如工业控制板的多路隔离供电、小型仪器仪表的内置电源模块，相比单槽骨架，它不需要额外增加绕组间的绝缘隔片，绕线工序中可以直接依托骨架本身的格挡完成不同绕组的分区排布，能减少绕线过程中的人工隔片装配步骤，降低批量生产时的工序复杂度。

　　设计之初首先要匹配对应磁芯的安装尺寸，骨架的中心开孔尺寸完全适配选定磁芯的中柱直径，外围的挡边高度要兼顾磁芯的安装间隙与安规要求的爬电距离，每一层绕组槽的宽度是根据对应绕组的线径与绕制匝数计算得出的，槽深控制在不会让绕线超出挡边高度的范围内，避免后续磁芯装配时刮破绕组漆包线的绝缘层。不同颜色标识的格挡区域，分别对应不同电压等级的绕组安装位，高压绕组与低压绕组之间的格挡厚度做了加厚处理，满足安规标准中对于初次级绕组的绝缘距离要求，不需要额外包裹绝缘胶带就能达到基础的绝缘强度，同时格挡上预留的过线缺口，是为了方便绕线过程中不同绕组的引线引出，避免引线在骨架内部交叉堆叠造成的绝缘隐患。从安装边界来看，骨架的整体外形尺寸要匹配电源板上预留的变压器安装位，底部的引脚排布间距符合常规PCB板的孔位设计标准，引脚的伸出长度控制在波峰焊工艺要求的合理范围内，既保证焊接时的焊锡浸润效果，也不会因为引脚过长造成板卡背面的元件干涉。结构上采用的模块化层叠设计思路，还可以根据实际输出绕组的数量灵活调整格挡的数量与位置，不需要重新开制整套骨架模具，只需要调整中间层的格挡模块就能适配不同参数的变压器设计需求，大幅缩短衍生型号的开发周期。

　　在绕线工序的适配性上，每个绕组槽的边角都做了圆角过渡处理，避免绕线时尖锐的边角刮伤漆包线的漆膜，造成绕组匝间短路的问题，槽壁的表面粗糙度控制在合理范围，既不会因为过于光滑造成绕线打滑移位，也不会因为表面粗糙度过大磨损漆包线绝缘层。实际装配时，磁芯从骨架的两侧对插装入，骨架外围的挡边刚好可以卡住磁芯的外侧边，不需要额外的固定卡扣就能完成磁芯的预定位，后续点胶固定时磁芯不会出现偏移错位，能保证磁路的气隙均匀性，降低变压器工作时的磁损与空载电流。

　　这类结构的骨架在小功率多路输出电源场景中，相比传统的单槽加隔片结构，绕组之间的耦合一致性更好，批量生产时的参数离散性更小，能有效降低电源产品的调试成本，同时因为减少了隔片的物料与装配工序，整体的物料成本与生产人工成本都有明显下降。在散热设计的考量上，骨架的格挡之间预留了微小的通风间隙，变压器工作时绕组产生的热量可以通过间隙间的空气对流散出，避免绕组内部积热造成的绝缘老化加速问题，提升变压器的长期工作可靠性。对于结构设计从业者来说，这类骨架的建模过程需要重点关注各个绕组槽的尺寸公差，槽宽的公差要控制在绕线设备的允许误差范围内，过线缺口的位置要对应绕线时的引线走向，避免绕线过程中出现引线被拉断或者绝缘层破损的问题，同时引脚的位置度公差要符合PCB装配的要求，避免插件时出现引脚无法对准焊盘的情况。
