多接口铰接式机械连接基座结构设计

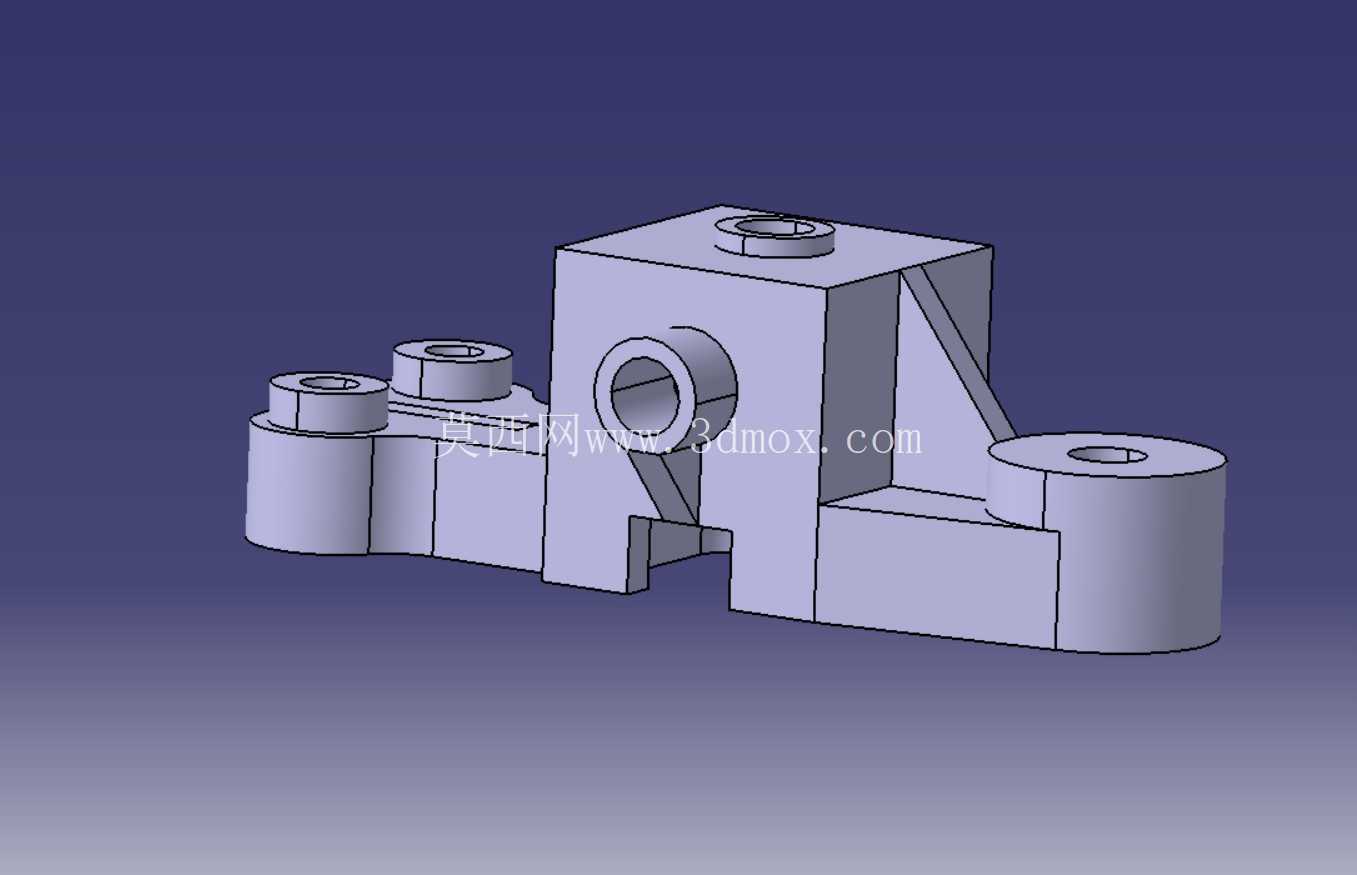

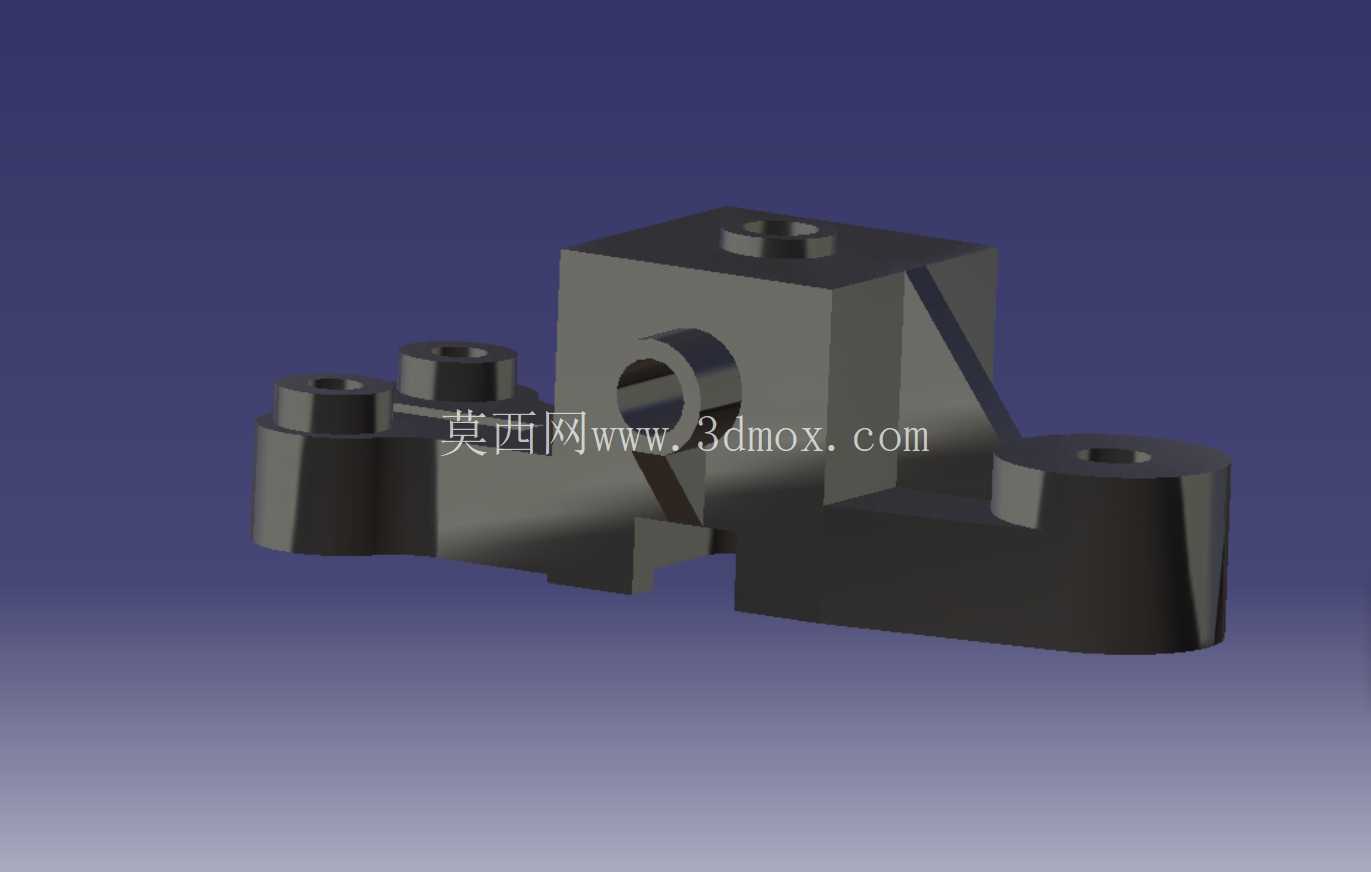

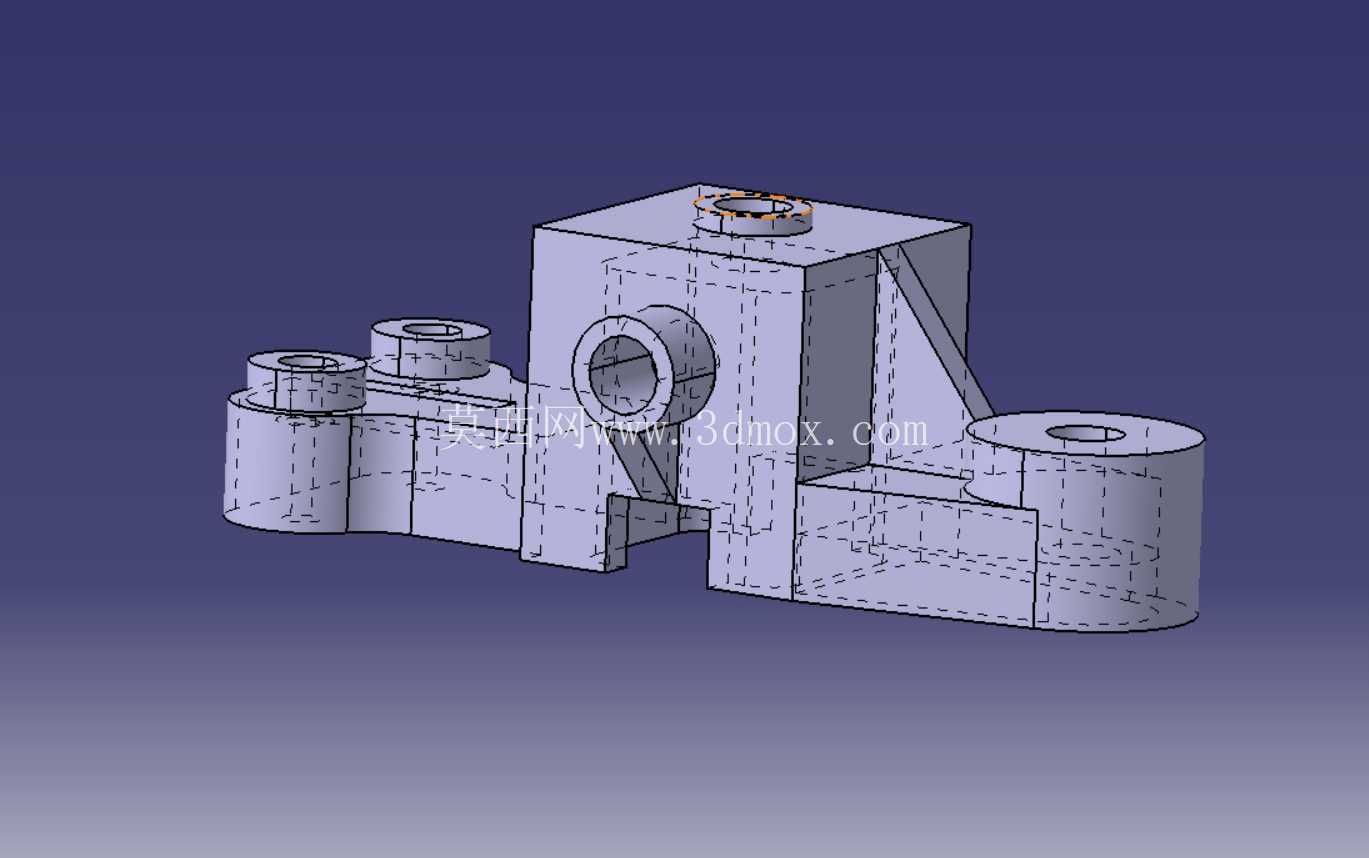

　　这类多接口铰接式连接基座，在工业自动化生产线的工位工装、小型输送线的侧装定位组件、非标检测设备的可调支架单元中应用十分广泛，核心作用是作为不同功能模块之间的转接承载件，既需要承担相邻部件的静态载荷，也要适配设备运行过程中产生的小幅角度偏转需求，避免刚性连接在设备振动、位置微调过程中出现应力集中导致的部件开裂或者连接失效。从结构功能来看，基座主体采用方块式主承载区设计，主腔体预留的同轴通孔是核心的轴类部件安装位，可穿装定位销轴或者动力输出小轴，孔位边缘做了加厚凸台处理，能提升轴孔配合面的接触面积，降低长期往复转动带来的磨损速率，延长部件的实际使用寿命。

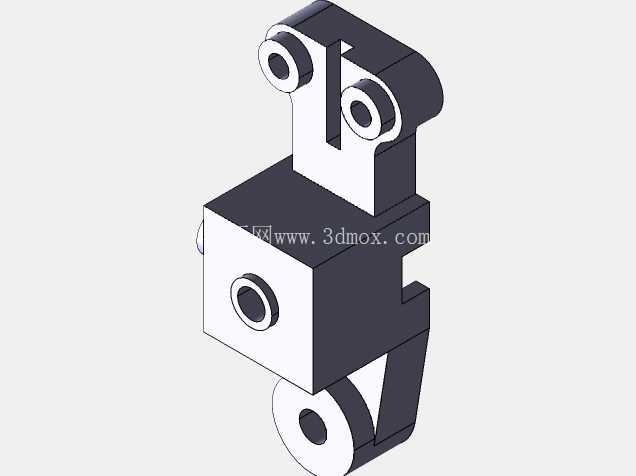

　　上部延伸的双凸耳铰接位，是和上方摆动类部件连接的接口，两个同轴的通孔加工精度要求较高，装配时需要保证和配套销轴的间隙配合公差控制在合理区间，既不能间隙过大导致连接晃量超标，也不能过紧造成铰接转动卡滞，双凸耳中间预留的开槽是为了给上方连接件的摆动留出运动空间，避免部件运动时出现结构干涉。下部延伸的单耳铰接位，主要用于和下方的支撑座或者驱动连杆连接，和上部双凸耳形成上下两个铰接支点，让整个基座可以在一定角度范围内实现俯仰调整，满足不同工位的角度定位需求，单耳和主腔体之间设置的三角加强筋，是结构设计中很典型的应力分散设计，因为下部铰接点在承受载荷时，筋位位置是应力集中的高发区域，通过三角筋的过渡，可以把局部集中的应力均匀分散到主腔体的侧壁上，避免长期受载出现筋位根部断裂的问题。

　　从安装边界的角度考虑，这类基座的整体外轮廓尺寸紧凑，主腔体的方形结构在安装时可以作为定位基准面，和相邻安装面贴合时能保证足够的接触面积，不需要额外设计复杂的定位结构就能保证安装的位置精度，各个铰接孔的中心距在设计时已经预留了标准件的装配空间，选用对应规格的标准销轴、卡簧就能完成装配，不需要单独定制异形连接件，能有效降低设备的装配和后期维护成本。设计这类构件的时候，首先要明确各个连接点的载荷方向和大小，主承载区的壁厚需要根据额定载荷做校核，既要保证结构强度足够，也要避免壁厚过大造成整体重量超标，尤其是在需要频繁摆动的应用场景下，过重的转接件会增大驱动端的负载，提升设备的运行能耗。

　　各个孔位的加工工艺性也是设计时需要重点考量的点，所有通孔都采用直孔设计，没有复杂的异形内腔，不管是采用机加工还是压铸成型的工艺，都能比较方便地完成加工，不需要特殊的定制刀具，能有效降低零件的加工成本。孔口位置都做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配时割伤操作人员，也能在销轴装配时起到导向作用，提升装配效率。在实际的设备装配场景中，这类转接基座往往需要和不同的功能部件配合，比如在小型工装的角度调整机构里，上部双凸耳可以连接夹紧气缸的安装座，下部单耳连接固定在工作台面的支撑座，通过调整铰接点的锁紧位置，就能改变气缸的工作角度，适配不同规格工件的夹紧需求；在小型输送线的侧边挡料机构里，这类基座可以作为挡料板的铰接支撑，通过上部的连接位固定挡料板，下部连接驱动气缸，实现挡料板的抬起和放下动作，完成工件的分料功能。结构上没有多余的装饰性设计，所有的结构特征都服务于承载和连接功能，各个转角位置都做了圆角过渡，避免热处理或者受力过程中出现应力集中的问题，表面没有复杂的曲面特征，建模过程中通过拉伸、切除、筋特征等基础建模命令就能完成，参数化设计过程中可以通过修改各个凸耳的长度、孔位的直径、主腔体的壁厚等参数，快速适配不同载荷等级、不同安装空间的使用需求，不需要重新搭建整体的模型框架，能大幅提升变型设计的效率。
