CATIA环境下的机械连接基座结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870809
  • CATIA环境下的机械连接基座结构设计
  • CATIA环境下的机械连接基座结构设计
  • CATIA环境下的机械连接基座结构设计

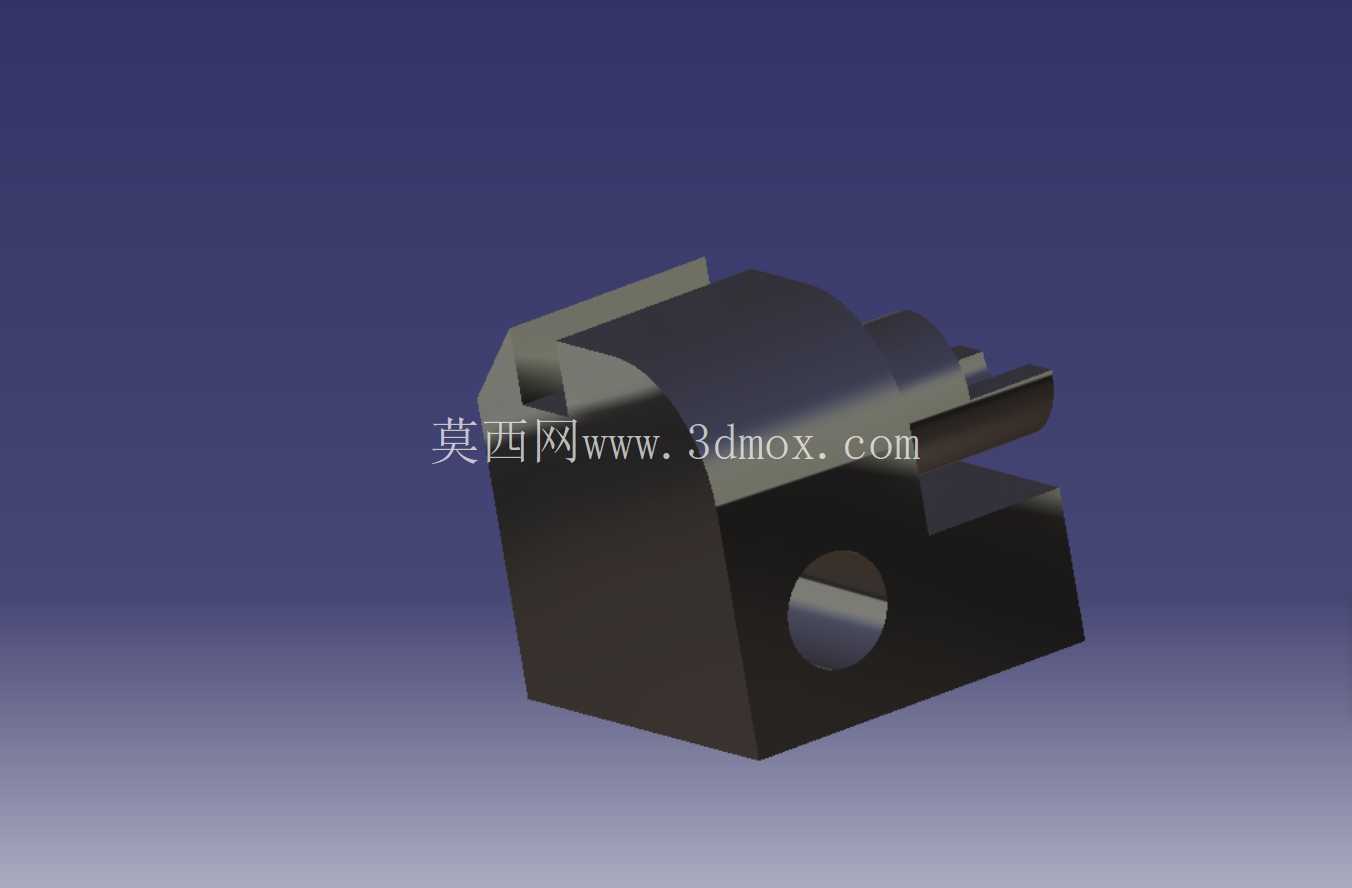

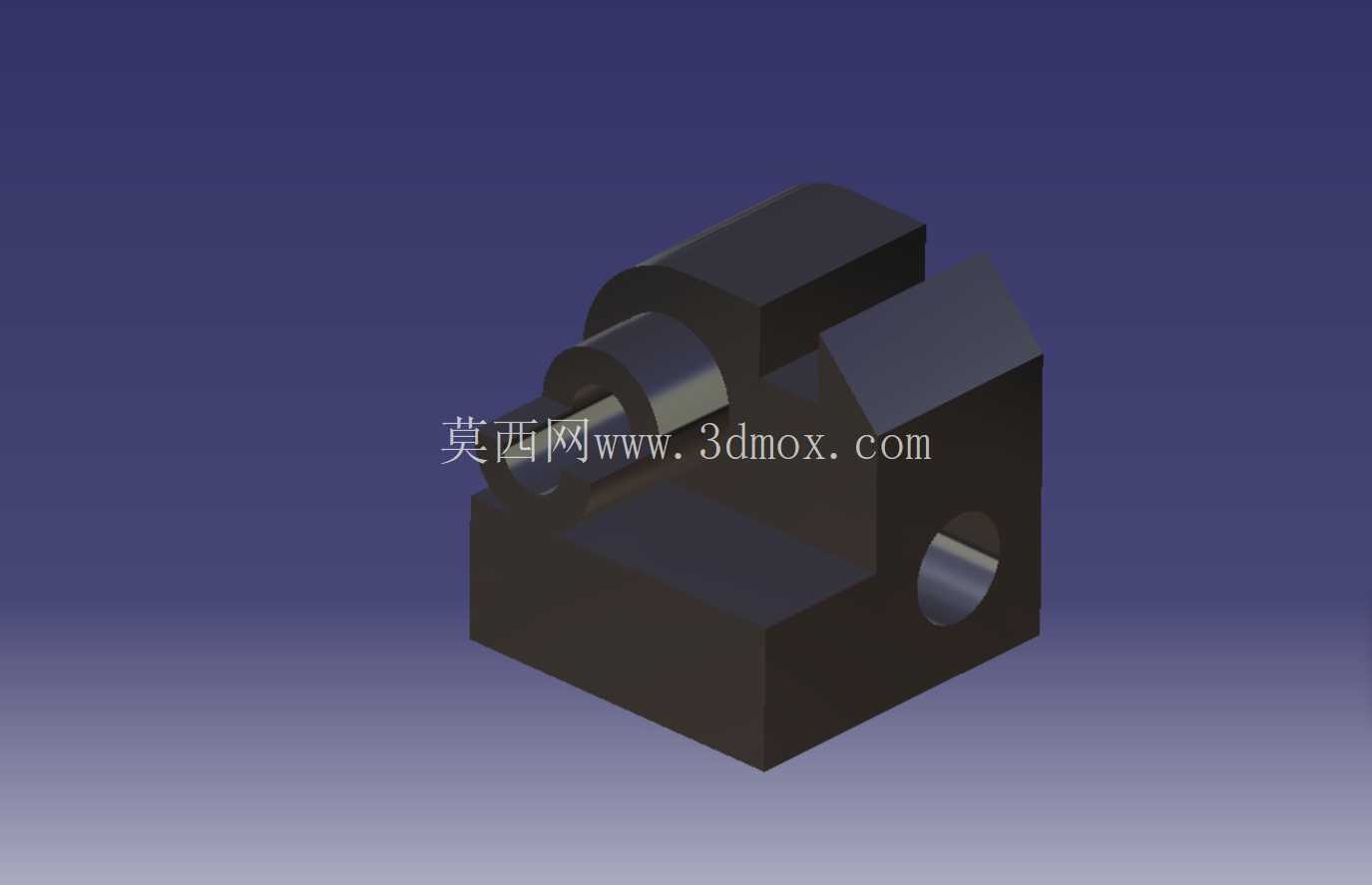

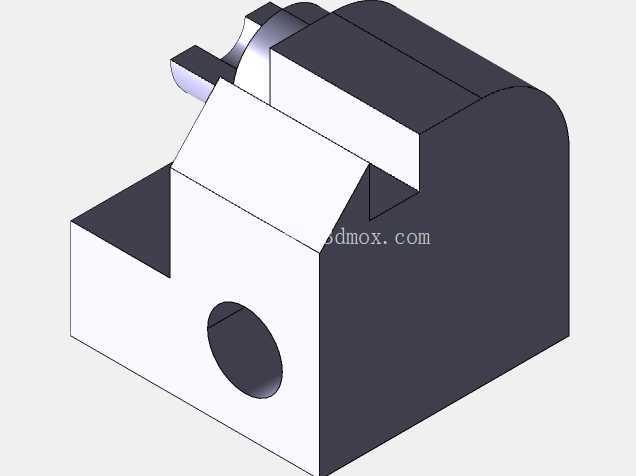

  这类块状带轴孔与凸台的结构件,在中小型机电设备的装配体系里属于典型的连接承载基座,日常多应用在小型动力传输单元、工装夹具定位模块、低压配电设备内部的构件固定场景中,承担着相邻部件的位置限定、载荷传递以及运动副支撑的实际作用。从结构功能来看,主体的方块基体是整个零件的承载核心,所有附加结构都依托这个基体延伸设计,侧面贯穿的光孔主要用于穿装固定螺栓或者铰接销轴,和安装基面形成稳定的锁紧连接,孔壁的粗糙度要求一般控制在Ra1.6到Ra3.2之间,保证销轴穿装后不会出现径向窜动,也能减少长期往复载荷下的孔壁磨损。上部延伸出的半圆弧凸台结构,是为了适配配套的圆柱类构件安装,比如小型转轴、定位销套或者管路固定卡箍,圆弧面的同轴度公差需要和对应配合件保持在0.02mm以内,避免装配后出现别卡、应力集中的问题。

  在实际设计过程中,首先要明确的是安装边界的约束条件,这类基座通常不会作为独立设备存在,而是嵌套在整机的装配链路里,所以基体的底面平面度需要控制在0.01mm/100mm范围内,保证和安装面贴合后不会出现倾斜,导致上部配合的构件位置偏移。设计时会优先做基体的毛坯特征搭建,先确定整体的外轮廓尺寸,根据实际承载的载荷大小核算基体的壁厚,常规工况下如果承受的静载荷不超过500N,基体壁厚保持在8-12mm就能满足强度要求,不需要额外做加强筋结构,避免增加不必要的加工成本。之后再依次加工侧面的贯穿孔、上部的圆弧凸台以及凸台侧方的定位缺口,那个侧方的缺口结构主要是为了安装时的防呆设计,避免装配工人装反方向,同时也能在缺口位置加装紧定螺钉,对穿装在凸台圆弧内的构件做周向固定,防止其工作时出现转动移位。

  从加工工艺的角度考量,这类零件如果采用45号钢作为毛坯材料,加工流程一般是先铣削六面保证基体的外形尺寸公差,之后在加工中心上一次装夹完成侧面孔、上部凸台以及缺口的加工,减少二次装夹带来的形位公差误差。如果是用于低载荷的工装场景,也可以采用铝合金6061材料加工,重量更轻,拆装也更方便,但是孔位的耐磨性能会稍差,需要在孔内加装铜套来提升使用寿命。在三维建模过程中,要特别注意各个特征之间的倒角处理,所有锐边都要做C0.5的倒角,避免装配时划伤操作人员,也能减少应力集中导致的零件开裂风险,尤其是在孔口和凸台的衔接位置,圆角过渡的半径不能小于1mm,否则热处理或者长期受载时很容易在衔接位置产生裂纹。

  实际选型应用的时候,要先核对这个基座的安装孔位间距和现场安装基面的螺孔位置是否匹配,上部凸台的圆弧直径要和配套的圆柱构件外径保持间隙配合,间隙量控制在0.02-0.05mm之间,既方便装配,也不会出现过大的晃动。如果是用于有振动的工况环境,侧面的固定孔需要加装弹簧垫圈,防止螺栓在长期振动下出现松脱,凸台位置的紧定螺钉要采用内六角凹端紧定螺钉,顶紧后不会在圆柱构件表面留下过大的压痕,后期拆解维护也更方便。这类结构虽然看起来造型简单,但是在整个装配链路里的作用非常关键,一旦基座的形位公差超差,会直接导致上部连接的构件出现位置偏移,轻则造成设备运行卡顿、异响,重则会导致整个传动链路卡死,损坏其他核心零部件,所以建模阶段就要把各个公差要求标注清楚,加工完成后还要对孔位同轴度、底面平面度做专门的形位公差检测,确认合格后才能投入装配使用。
