多通路集成式法兰安装流体转接座结构

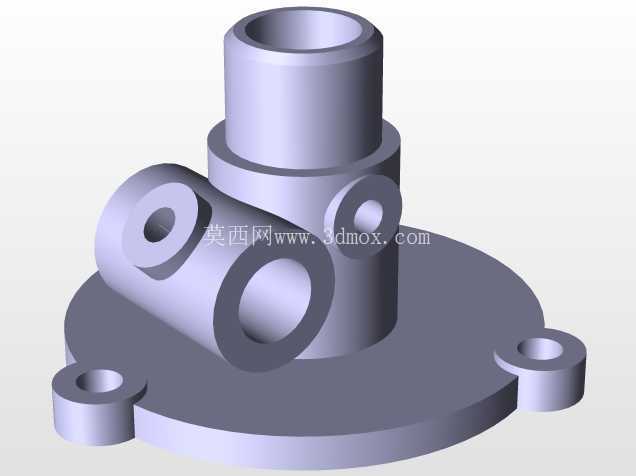

　　主体向上延伸的主通路是整个转接件的主流通通道，内径尺寸适配常规10mm通径的管路，能够满足常规工况下的流体、压缩空气或者低压液压油的通流需求，主通路的外壁做了阶梯式的加厚处理，靠近法兰的位置壁厚更大，能够抵消管路安装时产生的侧向弯矩，避免长期受力后根部出现开裂。侧向伸出的斜向通路是这个转接件的核心功能结构，和主通路呈一定夹角布置，能够实现主路介质的侧向分流，或者作为压力检测、温度传感器的安装接口，斜向通路的端部同样做了内孔倒角，方便管路接头旋入时的对中，不会出现密封圈被切边的问题。在流体输送、小型液压回路、气动控制单元的现场布设场景里，这类多通路集成式转接结构的使用频率一直很高，很多一线装配人员在做管路排布时，都会优先选用集成式的转接件来减少管路接头数量，降低整个回路的泄漏风险。从结构本身来看，底部的圆形安装法兰是整个零件的安装基准，法兰上对称布置的两个安装孔，能够适配常用的M6、M8规格紧固件，安装时可以直接固定在设备基座、阀块表面或者泵体的输出端面上，法兰端面的平面度公差需要控制在0.05mm以内，才能保证安装后密封面完全贴合，避免出现介质渗漏的问题。

　　主通路侧壁上的两个小型凸台接口，是预留的辅助通路，可以用来接排气阀、泄压阀或者小型压力表，不用额外在主通路上开孔焊接，减少了二次加工带来的结构强度下降风险。整个零件的所有外边缘都做了R1到R2的圆角过渡，没有尖锐的棱角，一方面是避免装配时划伤操作人员，另一方面也能减少铸造或者机加工过程中的应力集中，提升零件的抗疲劳强度。在做这类零件的三维建模时，首先要确定主通路的中心轴线作为整个模型的基准轴，所有侧向接口的位置都要以这个基准轴为参照来标注角度和位置尺寸，避免后续加工时出现位置度超差；法兰上的安装孔需要做位置度约束，保证和配对安装面的孔位完全对齐，不会出现安装时螺栓穿不进去的问题。

　　建模过程中要特别注意各个通路相交位置的内孔倒圆，直角相交的位置会产生流阻突变，介质流过时会产生紊流和噪音，倒圆处理后能够让介质流动更顺畅，降低压力损失。从实际使用的边界条件来看，这类转接件通常用在压力不超过1.6MPa的回路中，材质如果选用铝合金的话，重量更轻，适合在移动设备、小型气动设备上使用；如果选用不锈钢材质，则可以用在有腐蚀性介质的化工流体回路中。安装时需要注意，各个接口的管路拧紧力矩不能超过对应管径的推荐值，过大的力矩会导致接口处的螺纹变形，反而出现密封失效的问题；法兰和安装面之间需要根据介质类型选择对应的密封垫片，压缩量控制在垫片厚度的30%左右就能达到理想的密封效果。

　　在设备维护过程中，这类集成式转接件相比多个单独接头拼接的结构，拆卸更方便，只需要拆掉法兰上的两个固定螺栓，就能把整个转接单元拆下来检修，不用逐一拆卸每一根管路，能够大幅缩短设备的停机维护时间。很多刚入行的结构设计人员在做这类转接件设计时，容易忽略各个通路之间的壁厚，导致两个相交孔之间的壁厚太薄，长期受压后出现击穿泄漏，建模时需要逐一核查每个通路之间的最小壁厚，保证在通径1.5倍以上才能满足强度要求。另外，所有接口的外端面都要预留足够的扳手操作空间，不然现场装配时扳手卡不住接头，会给安装带来很大的麻烦，这个细节在三维建模阶段就要做干涉检查，模拟扳手的活动范围，避免出现设计完成后无法装配的问题。
