双螺母螺杆连接组件结构设计方案

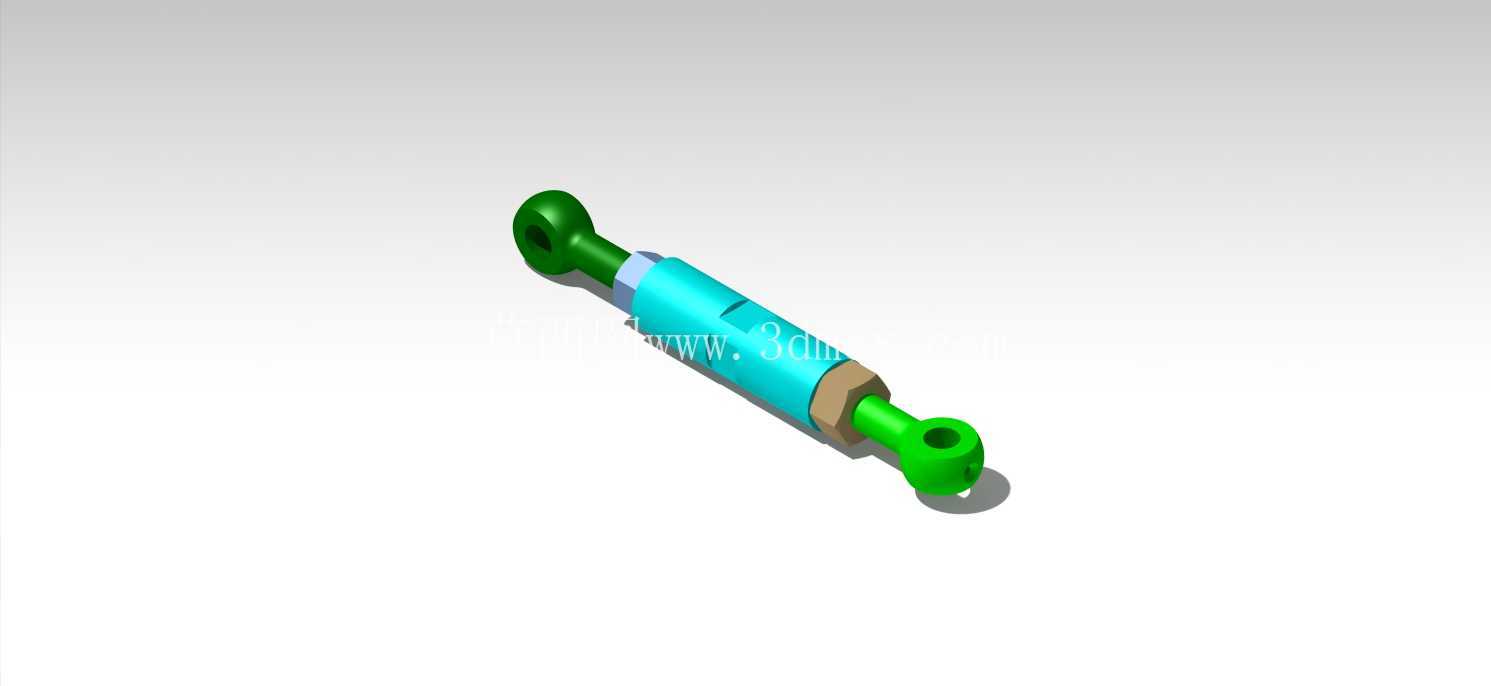

　　从结构细节来看，螺杆两端采用了带铰接孔的环首设计，这种结构并非用于普通的平面压紧连接，而是适配需要铰接联动的机构场景，比如小型气动执行机构的连杆连接、轻型工装的可调支撑结构、实验设备的传动拉杆部位，两端的铰接孔可以配合销轴实现与相邻部件的转动连接，中间的螺纹段搭配两个六角螺母，既可以通过调整两个螺母在螺杆上的位置来改变整体的有效连接长度，也能通过双螺母对顶锁定调整后的尺寸，保证工作状态下长度不会发生偏移。设计过程中，螺纹段的长度预留了足够的调节余量，能够覆盖一定范围内的安装尺寸偏差，降低现场装配时的配作加工需求，两端铰接孔的轴线保持共线，且与螺杆轴线垂直，保证铰接转动时不会出现卡滞、别劲的情况，避免附加弯矩对螺纹副造成额外载荷。在各类机械装配场景中，螺纹连接是应用最广泛的可拆卸紧固方式，双螺母螺杆结构凭借其可靠的防松性能，在振动工况、交变载荷场景下的装配作业中有着不可替代的作用。这套双螺母螺杆组件的设计，核心围绕螺纹副的受力均匀性、安装便捷性以及长期使用的防松可靠性展开，区别于普通单螺母紧固结构，双螺母配置通过对顶预紧的方式，消除螺纹副之间的轴向间隙，即便设备运行过程中存在持续振动、载荷反复变化的情况，也能避免螺母出现回转松脱的问题，大幅降低连接失效的风险。

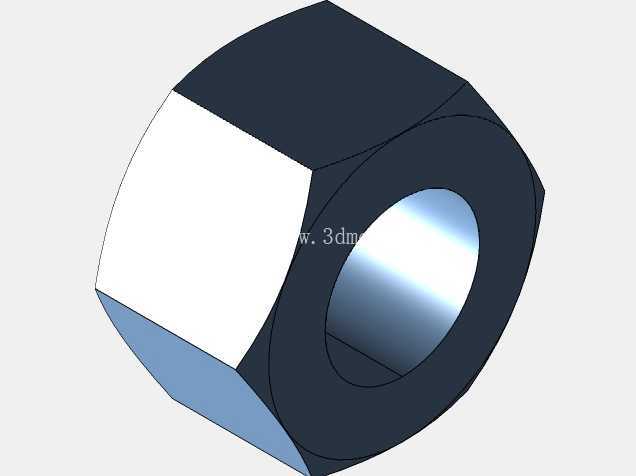

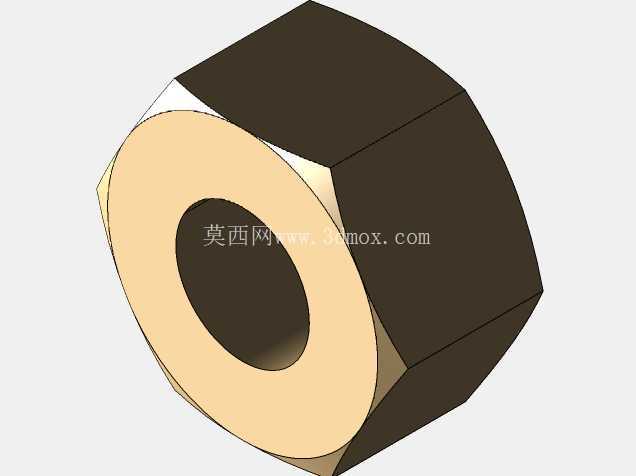

　　螺杆主体的光杆部分与螺纹部分采用过渡圆角衔接，避免应力集中导致的螺杆断裂问题，螺母的对边尺寸按照标准紧固件的通用规格设计，能够适配常规的开口扳手、套筒扳手进行拧紧作业，不需要定制专用工装，现场维护的便利性更强。从安装边界来看，这套组件的整体径向尺寸由螺母的对边尺寸决定，安装时需要预留足够的扳手操作空间，两端铰接孔的孔径与配套销轴采用间隙配合，保证转动灵活的同时不会出现过大的晃动量，螺杆的总长度可以根据实际安装需求在调节范围内调整，双螺母锁定时需要按照规定的预紧力矩依次拧紧，先将内侧螺母调整到目标位置施加预紧力，再将外侧螺母与内侧螺母对顶拧紧，让两个螺母之间的螺杆段处于受拉状态，螺纹副的接触面紧密贴合，即便受到外部振动载荷，螺纹之间的摩擦力也能持续保持，不会出现松脱。

　　在实际应用中，这类结构常见于小型自动化设备的可调连杆、教学实验台的机构演示部件、轻型输送线的张紧调节结构、小型液压气动元件的附件连接部位，相比普通的螺栓螺母连接，它同时具备长度可调、铰接转动、防松可靠的多重特性，不需要额外增加防松垫圈、开口销等附件，就能在中等载荷、存在振动的工况下长期稳定工作。建模过程中，螺纹部分采用了真实的牙型轮廓建模，能够清晰展示螺纹副的配合状态，两端铰接孔的内表面做了简化的光面处理，符合实际零件的加工特征，螺母的棱角处做了微小的倒角处理，既符合加工工艺要求，也能避免安装时划伤操作人员。

　　整个组件的各零件之间装配关系清晰，没有出现过定义或者干涉的情况，能够直接用于装配模拟、运动仿真以及工程图的导出，对于刚接触机械设计的人员来说，也可以通过这个模型理解螺纹连接的防松原理、铰接结构的设计要点，掌握可调长度连接组件的设计思路。在选型使用时，需要根据实际承受的拉载荷大小匹配对应的螺杆直径，铰接孔的销轴强度也要与螺杆强度匹配，避免出现销轴剪断或者螺杆拉断的失效情况，双螺母拧紧时的预紧力不能超过螺杆材料的屈服强度，防止出现螺纹滑牙或者螺杆塑性变形的问题。
