基于曲面造型的经典拼接结构足球设计

　　做三维结构设计久了，总免不了接触各类非规则曲面的建模需求，这次的足球造型设计，本质上是球面多面体拼接结构的典型练习，这类曲面拼接逻辑其实在很多工业领域都有实际应用，比如球形储罐的分瓣设计、球面天线的单元拼接、游乐设施球形舱体的板块拆分，甚至部分特种压力容器的封头分块加工，底层的曲面拟合、接缝对齐、曲率连续控制逻辑都是共通的。

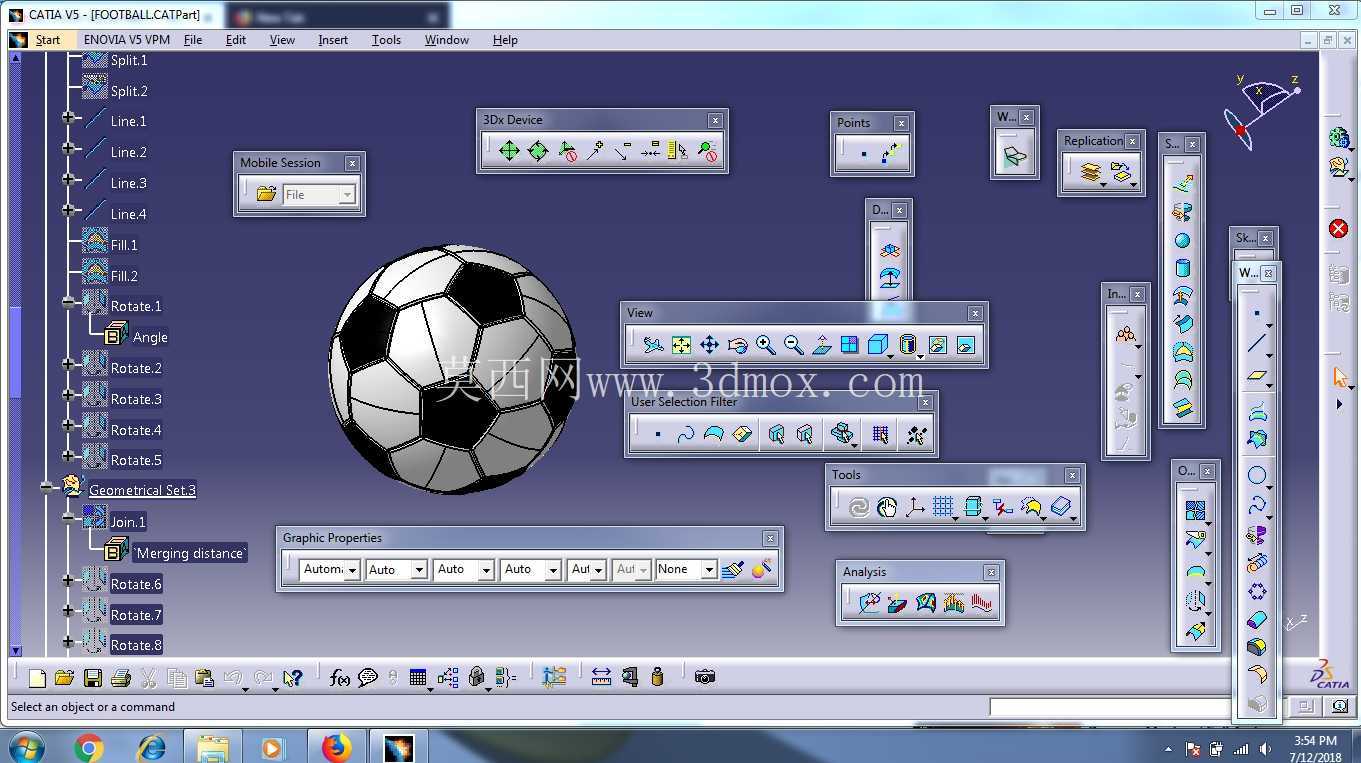

　　实际建模过程中，首先要解决的是球面基准的搭建，标准足球的球面是严格的等半径球体，所有拼接单元的外表面都要贴合这个基准球面，不能出现局部凸起或者凹陷，否则后续做实体加厚、接缝处理的时候就会出现壁厚不均的问题，这一点和工业上球形壳体的分瓣加工要求完全一致——每一块瓣片的外弧曲率必须和整体球面完全匹配，否则现场焊接或者拼接的时候就会出现错边，直接影响整体结构强度和外形精度。

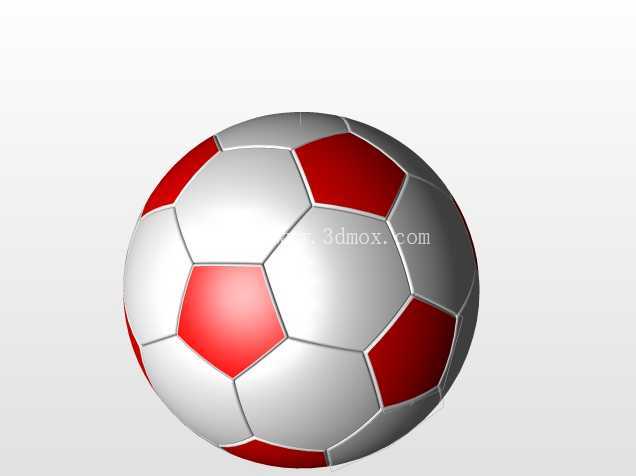

　　接下来是两种拼接单元的结构处理，经典足球是正五边形和正六边形的球面拼接，这里不能直接用平面多边形投影到球面上，那样会导致多边形的边在球面上出现曲率偏差，相邻单元的接缝无法完全贴合。实际操作中要先在球面上定位五边形的五个顶点，保证每个顶点到球心的距离完全相等，相邻顶点之间的弦长公差控制在0.01mm以内，再通过曲面边界混合生成五边形的球面片体，之后以五边形的每条边为基准，生成相邻的六边形球面片体，要反复调整每个六边形的顶点位置，保证每一条公共边都能和相邻的片体完全重合，做到G1连续，避免出现硬棱或者缝隙。

　　很多人做这类球面拼接模型的时候容易忽略安装边界的问题，放在工业场景里，不管是球形储罐的瓣片还是球形装饰的板块，每一块单元都要有明确的安装定位基准，所以建模的时候要给每一块五边形、六边形单元预留拼接止口的位置，也就是在片体的边缘做向内的折边结构，折边的角度要和相邻单元的折边完全匹配，保证拼接的时候可以互相卡合，不需要额外做大量的调整就能对齐，这和实际生产中板材拼接的止口设计逻辑是一样的，既能提升装配效率，也能保证拼接后的整体结构刚度。

　　从功能特性上来说，这种球面拼接结构的优势很明显，首先是整体受力均匀，外部冲击力作用在球面上的时候，会通过拼接的接缝分散到各个单元片体上，不会出现局部应力集中的问题，这也是为什么足球采用这种结构能承受高频次的冲击而不变形，同样的逻辑用在工业球形壳体上，也能提升整体的承压能力，降低局部变形的风险。其次是加工便利性，不管是冲压加工足球的外皮片材，还是切割球形储罐的钢板瓣片，这种五边形、六边形的平面展开料形状规则，材料利用率高，裁切、冲压成型的难度都比整球成型低很多，适合批量生产。

　　建模过程中还要注意壁厚的均匀性，完成所有外曲面的拼接之后，做实体加厚的时候要统一向内偏移相同的距离，不能出现局部壁厚过薄的问题，否则不管是做3D打印验证，还是做实际的板材加工，都会出现强度不足的问题。另外，所有片体之间的接缝要做统一的倒圆角处理，圆角半径要和实际产品的接缝宽度匹配，不能过大导致球面轮廓变形，也不能过小失去接缝的真实感，这一点和工业产品的焊缝处理要求类似，既要保证连接强度，也要保证外形的流畅性。

　　其实这类球面多面体建模的练习，本质上是在训练曲面边界约束、曲率连续控制、单元阵列装配的能力，很多刚接触曲面建模的工程师觉得足球建模只是个玩具类的练习，实际上把这里面的曲面拟合、公差控制、拼接止口设计的逻辑摸透了，再去做工业领域的球形罐体、球面天线、球形舱体这类产品的时候，就能避开很多常见的问题，比如片体之间无法缝合、加厚失败、装配错位、曲率不连续导致的外观缺陷等等。

　　从尺寸边界上来说，标准足球的外径是固定的，建模的时候要严格控制整体球径，所有片体的顶点都不能超出这个外径范围，向内的折边和加厚结构也不能超出内径的边界，保证整体的尺寸公差符合要求，这和工业产品设计中的安装边界控制是一个道理——任何结构特征都不能超出产品给定的外形尺寸限制，否则后续装配的时候就会出现干涉问题。另外，在做单元阵列的时候，要注意五边形和六边形的排布规律，每一个五边形周围都要相邻五个六边形，每一个六边形周围交替相邻三个五边形和三个六边形，这个排布规律不能出错，否则最后球面闭合的时候就会出现缝隙或者单元错位，这也是球面拓扑结构最基础的要求，和工业分瓣结构中瓣片排布的逻辑完全一致，一旦排布规律错了，最后根本无法拼成完整的球体。
