双柱铰接式弧形连接限位结构件

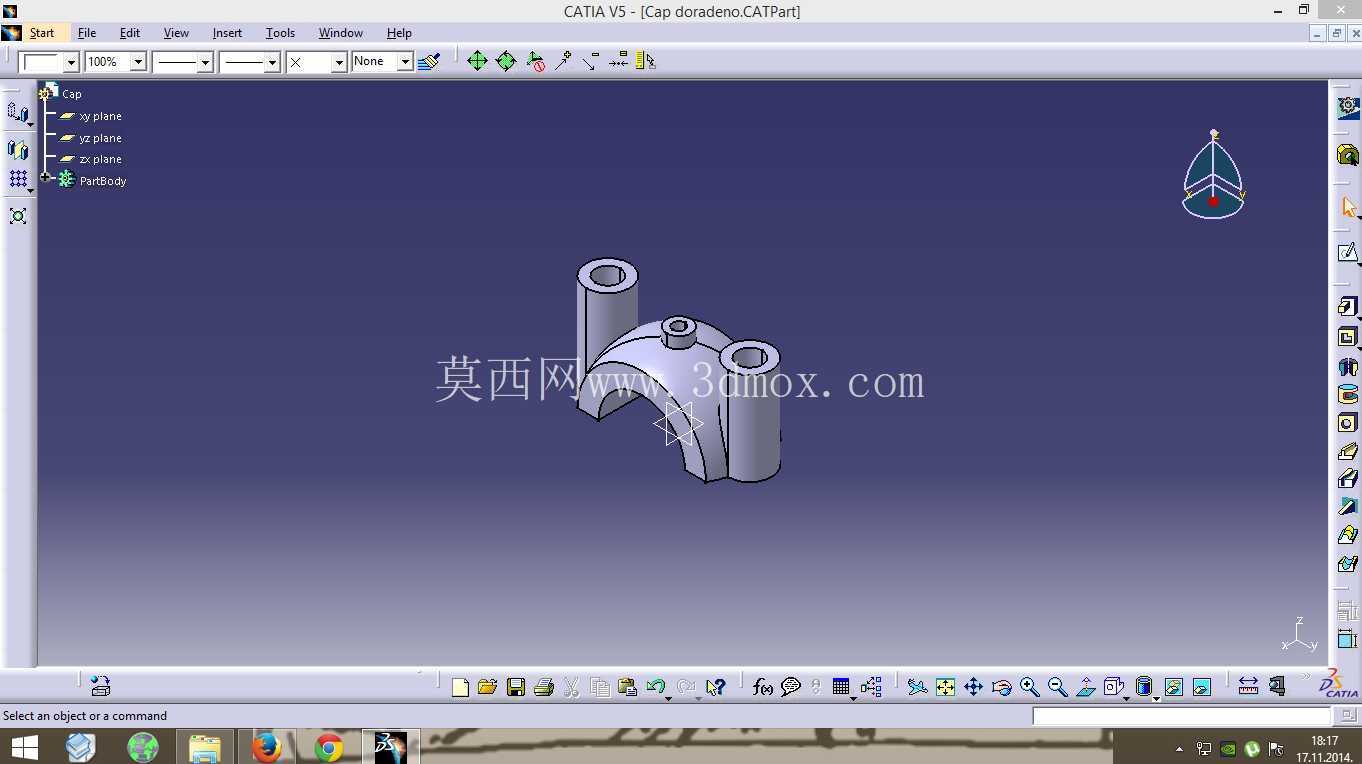

　　该结构件属于机械系统中常见的铰接限位类连接件，在轻工输送设备、小型工装夹具、自动化生产线的工位定位模块中应用广泛，主要用于实现两个相对运动部件之间的角度限位与铰接支撑，避免运动部件超程碰撞，同时承担径向与轴向的复合载荷。从结构形态来看，主体采用弧形过渡的块状基体，两侧对称布置两个带同轴内孔的圆柱凸台，凸台内孔为铰接销轴的安装位，内孔表面粗糙度要求控制在Ra1.6以内，保证销轴转动时的顺滑度，减少长期往复运动带来的磨损。

　　基体中部设置有一个带内孔的凸起定位柱，该定位柱主要用于安装限位顶丝或者缓冲阻尼件，在部件转动到极限角度时，定位柱会与配套的限位块接触，实现角度硬限位，定位柱与两侧圆柱凸台的中心距公差控制在±0.02mm，保证限位角度的一致性，避免出现单侧受力过大的情况。设计过程中优先考虑了载荷分布的合理性，弧形基体的壁厚采用渐变式设计，靠近圆柱凸台的位置壁厚加厚3mm，分散铰接点传递的集中应力，基体中部的壁厚适当减薄，在保证结构强度的前提下降低整体重量，减少运动过程中的惯性冲击。

　　两侧圆柱凸台的外圆与基体连接处采用R2的圆角过渡，避免应力集中导致的疲劳断裂，凸台的高度根据配套销轴的安装长度确定，保证销轴装入后两端有足够的卡簧安装槽位，防止销轴轴向窜动。安装边界方面，该结构件的整体包络尺寸控制在较小范围内，适合在紧凑的安装空间内使用，两个铰接凸台的同轴度公差要求为Φ0.01mm，避免销轴安装后出现卡滞现象，基体底部为平面安装基准面，平面度公差0.03mm，安装时可通过定位销或者螺栓固定在运动部件上，底部安装面与铰接孔中心的高度公差控制在±0.015mm，保证运动部件的转动中心高度一致。

　　在实际使用场景中，这类结构件常配套不锈钢销轴使用，铰接孔内可根据工况选择加装铜套或者自润滑轴承，在有粉尘或者潮湿的工况下，还可在凸台外侧加装防尘密封圈，避免杂质进入铰接孔内加剧磨损。设计时还考虑了加工工艺性，整体结构可采用棒料铣削加工成型，也可通过压铸工艺批量生产，弧形外轮廓的加工走刀路径平滑，无陡峭的加工死角，普通三轴数控铣床即可完成全部加工工序，不需要特殊的工装夹具，有效降低加工成本。结构的受力分析显示，在承受100N·m的径向扭矩时，最大应力出现在凸台与基体的过渡圆角处，应力值远低于常用45号钢或者铝合金的屈服强度，安全系数可达到2.5以上，满足一般工业设备的使用强度要求。中部的定位柱高度可根据实际需要的限位角度进行调整，不需要改动整体基体结构，具备一定的通用性，可适配多种不同行程的摆动机构，在小型自动化设备的翻板机构、夹具的压紧臂铰接位、输送线的挡料机构中都能见到这类结构的应用。
