电源变压器配套连接结构件三维设计

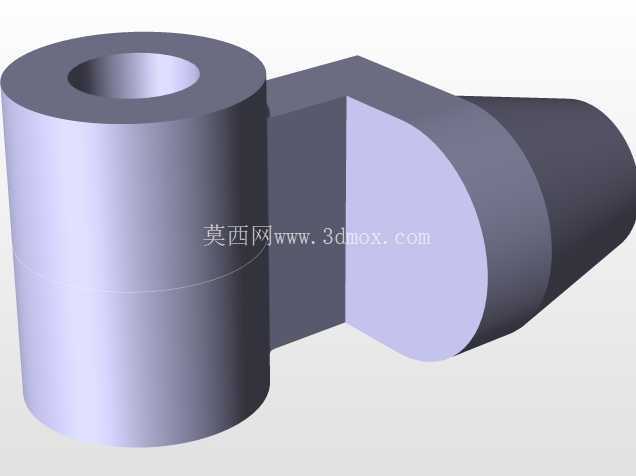

　　在低压配电、工控设备内置电源模块的场景里，这类和线圈绕组配合的连接结构件，是电源变压器组装环节里容易被忽略但直接影响装配可靠性的部件。日常做小功率工频电源变压器的结构设计时，很多新手会把注意力全放在硅钢片叠厚、绕组线径计算上，往往忽略了绕组出线端和外接端子的连接固定结构，最后打样组装时才发现出线端没有定位支撑，焊线后受外力拉扯很容易扯断漆包线，或是不同绕组的出线端距离过近，耐压测试时出现爬电距离不足的问题。这个结构件的设计，刚好是针对这类小功率罐型磁芯配套变压器的出线连接需求做的优化。从结构形态上看，左侧的筒状结构是和线圈骨架内孔配合的定位段，设计时这个圆柱段的外径要比骨架中心孔的公称尺寸小0.1到0.15毫米，既可以保证装配时能顺利插入，不会因为注塑件的拔模斜度出现卡滞，也不会因为间隙过大导致线圈安装后出现径向窜动。筒壁的厚度控制在1.2毫米，既可以保证足够的结构强度，在绕组浸漆烘干的过程中不会因为温度升高出现形变，也不会因为壁厚过大挤占线圈的绕线空间，毕竟小功率变压器的骨架绕线窗口本来就十分紧张，每0.1毫米的壁厚占用都可能导致最后几圈线绕不进去。

　　右侧的半圆柱凸台是接线端子的安装位，设计时特意把这个安装位和左侧的线圈定位筒做了一体化的连接筋，连接筋的厚度做了1.5毫米的过渡，避免两个结构衔接处出现应力集中，在设备受振动时出现断裂。半圆柱安装面的平面度控制在0.05毫米以内，保证焊接接线端子时能完全贴合，不会出现虚焊或是端子歪斜的问题。实际做结构选型时，要注意这个结构件的安装边界：整个零件轴向总长度要控制在磁芯组装配后的总长度范围内，不能突出磁芯端面，否则装入设备外壳时会和内壁发生干涉；径向方向上，半圆柱凸台的最大外圆直径不能超过线圈外径3毫米，否则会挡住外围的绝缘胶带缠绕路径，导致绝缘层无法完全包覆线圈。

　　很多人做这类结构设计时，会把接线端的位置做的和线圈外圆齐平，最后组装时发现焊好的接线端子突出线圈表面，套热缩管时会出现鼓包，或是装入设备的安装槽时被槽壁顶住，无法完全就位。从功能特性上看，这个结构件除了起到接线定位的作用，还能在绕组和外接线路之间形成物理隔离，避免外接线路的拉扯力直接作用在漆包线绕组上——以往没有这类结构件的时候，电源变压器的出线都是直接从线圈侧面引出，设备运输过程中的振动很容易导致漆包线在骨架棱角处被磨破，造成匝间短路，加上这个结构件之后，出线端先固定在半圆柱台的端子上，再通过端子连接外接线路，所有的外部拉扯力都由结构件承担，不会传递到脆弱的漆包线上。设计时还要注意两个安装段的同轴度要求，左侧定位圆柱和右侧半圆柱的同轴度公差要控制在0.1毫米以内，不然装配后接线端会出现歪斜，和设备上的接线座对孔时会出现错位，批量组装时会大幅提升装配的调试时间。另外在结构的衔接处，所有的棱角都做了R0.3的圆角过渡，避免尖锐的棱角割破绕组的绝缘层，毕竟漆包线的绝缘漆层厚度只有几微米，稍微尖锐的边角在装配受压时就可能划破漆层造成短路。

　　在不同的应用场景下，这个结构件的尺寸还可以做适配调整：比如用在高湿度环境下的电源变压器，就可以把连接筋的厚度适当增加，同时在筒状定位段上增加两个溢胶槽，浸漆时绝缘漆可以顺着溢胶槽填满结构件和骨架之间的间隙，提升整体的绝缘防潮性能；如果是用在有振动要求的车载设备上，还可以在半圆柱接线台的侧面增加一个小的固定卡扣，直接卡在磁芯的外包铁带上，进一步提升结构的抗振性能。做这类小结构件的三维建模时，不要只照着外形轮廓拉伸，要把装配时的公差配合、工艺圆角、安装避让都考虑进去，很多新手建模时把所有尺寸都做成公称值，没有预留装配间隙，也没有做圆角过渡，最后3D打印出来的样件要么装不进去，要么棱角太锋利划破绝缘件，完全没法实际使用。这个结构的建模逻辑其实很清晰：先确定线圈骨架的内孔尺寸，拉出定位圆柱的基础特征，再根据接线端子的安装尺寸确定右侧半圆柱台的大小，然后做连接筋的过渡，最后添加工艺圆角和安装避让的特征，整个建模过程要反复核对和周边零件的干涉情况，尤其是和线圈、磁芯、外壳这三个相邻零件的间隙，最小间隙不能小于0.2毫米，避免组装时出现过盈挤压的问题。
