壁挂式桌面小型送风风扇结构设计

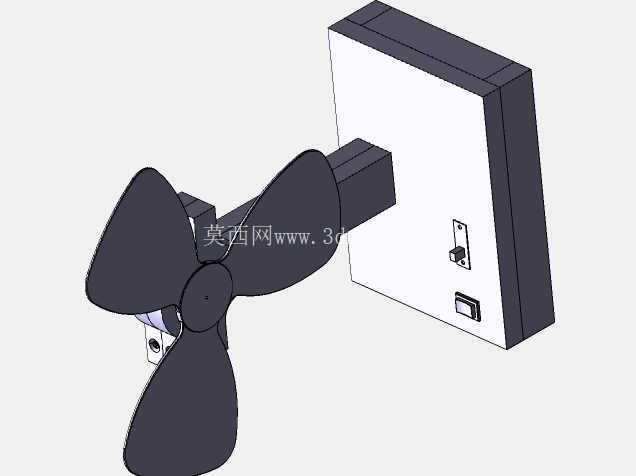

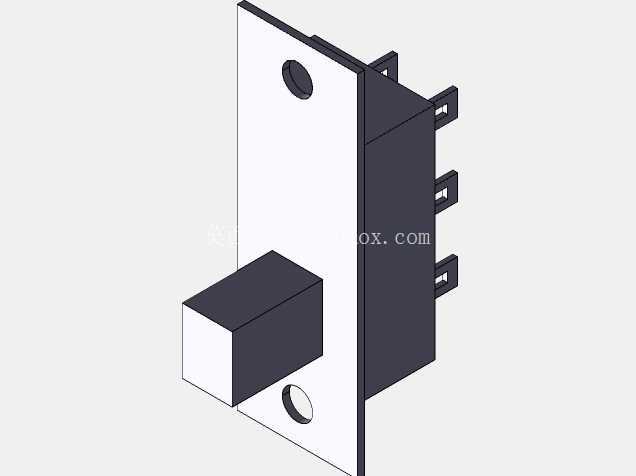

　　这款壁挂式小型送风设备，最初的设计出发点是解决狭小工位、桌面边角区域的局部送风需求，在工业场景中也可适配设备操作岗、检修工位的定点降温，避免大空间全域送风造成的能耗浪费，同时不会占用宝贵的桌面操作面积。从结构拆分来看，整套装置分为壁挂固定基座、动力连接段、扇叶组件三个核心部分，固定基座采用方正的盒体造型，背部预留平整安装面，可通过膨胀螺丝或者强力背胶固定在墙面、设备侧立面、工位隔断板上，基座正面集成了档位拨杆与电源接口，拨杆采用凸起式防滑设计，操作人员戴薄劳保手套也能轻松切换档位，不会出现打滑误操作的情况。

　　动力连接段采用方型截面的延伸臂设计，相比常见的圆管悬臂，方型结构的抗扭转性能更强，长期使用不会出现扇叶下垂、悬臂晃动的问题，延伸臂长度经过测算，刚好让扇叶部分避开墙面突出的插座、线盒等障碍物，安装时不需要额外调整周边布线位置，降低现场安装的适配难度。扇叶部分采用三叶式结构，叶片采用大弧度后掠设计，相比直叶片结构，相同转速下送风距离更远，同时运行噪音更低，叶片根部做了加厚过渡处理，和中心轮毂的连接位置做了圆弧倒角，避免应力集中导致长期高速转动下叶片断裂，中心轮毂位置设计了嵌入式锁紧结构，不需要额外工具就能徒手拆卸扇叶，方便后期清理叶片积灰。

　　从安装边界来看，固定基座的整体厚度控制在较薄的区间，安装完成后突出墙面的尺寸不会对过往人员造成磕碰，延伸臂向外伸出的长度经过优化，扇叶转动时的覆盖范围刚好对准人员上半身区域，不会吹到桌面的纸质文件、细小零件造成散落。材质选择上，扇叶采用硬质木材加工，动平衡表现更好，转动时的震动更小，基座和悬臂部分采用软质木材搭配表面防护涂层，整体重量更轻，对安装墙面的承重要求更低，哪怕是石膏板隔断墙也能稳固安装，不会出现脱落风险。结构设计阶段特意做了安全间隙校核，扇叶转动时和墙面、基座之间的预留间隙足够，不会出现剐蹭墙面的情况，基座内部的动力模块和外部结构之间做了隔离设计，日常清洁时不小心溅到少量水渍也不会影响内部电路运行。

　　在实际应用场景中，除了家用桌面、床头的局部送风，这类小型壁挂风扇还可以用在小型设备机柜的侧边散热，针对机柜局部发热点位定点送风降温，比机柜自带的散热风扇针对性更强，也可以用在仓储分拣工位、流水线操作岗的人员降温，安装在工位侧上方，不会占用流水线的操作空间，送风角度可以通过调整悬臂的固定角度来改变，不需要额外加装转向云台，结构更简单可靠，后期维护成本更低。整套结构的建模过程中，所有配合位置都做了公差预留，木质部件的加工公差控制在合理区间，组装时不需要额外打磨修配就能完成装配，扇叶和动力输出轴的配合位置设计了定位卡槽，安装时不需要反复调整动平衡，卡入到位就能保证转动平稳。
